Injap Penjimatan Vakum ZP2Vs
Injap Penjimatan Vakum Siri ZP2VS
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Koma ZP2VS injap logik vakum keluli tahan karat — beli secara borong daripada pengilang pada harga terbaik. Injap jujukan vakum M5 padat ini mengekalkan vakum sistem apabila satu penjana menyuap berbilang cawan sedutan, jadi satu cawan yang tidak dicengkam tidak lagi boleh meruntuhkan paras vakum pada yang lain. Pembinaan SUS304 serba tahan karat menjadikannya sesuai untuk zon bebas zink dan bebas tembaga dalam automasi makanan, farmaseutikal, elektronik dan bilik bersih. Tiga saiz orifis tetap (0.3 / 0.5 / 0.7 mm), penapis terbina dalam dan empat varian porting meliputi cawan sedutan sehingga Ø125 mm — pesan dalam talian atau minta sebut harga hari ini.
Susun atur kata kunci 100 aksara pertama (untuk rujukan)
Koma ZP2VS injap logik vakum keluli tahan karat — beli secara borong daripada pengilang pada harga terbaik
- Perkataan jenama: Koma
- Kata kunci produk: ZP2VS, keluli tahan karat, injap logik vakum
- Perkataan tingkah laku beli: beli, borong, pengilang, harga
Injap Penjimatan Vakum ZP2Vs ialah injap logik vakum keluli tahan karat (penghad vakum / injap jujukan) yang direka untuk sistem pengendalian vakum berbilang cawan di mana satu penjana vakum menyediakan beberapa cawan sedutan.
Dalam sistem konvensional, cawan yang gagal mengambil bahan kerja terus menarik udara dan menyeret tekanan vakum keseluruhan sistem — melemahkan cengkaman pada bahagian yang dipegang. ZP2VS menyelesaikannya secara automatik: semasa cawan kosong, aliran udara menolak elemen injap tertutup dan sedutan hanya melalui orifis tetap; sebaik sahaja cawan mengelak pada bahan kerja, aliran sedutan yang dikurangkan membolehkan spring membuka elemen injap dan aliran sedutan penuh diteruskan. Tiada pendawaian kawalan, tiada kerja pensuisan, tiada pelarasan manual apabila bahan kerja bertukar.
Prinsip Kerja
1. Tiada bahan kerja (injap tertutup): Aliran udara melalui cawan kosong menolak elemen injap resin tertutup. Aliran sedutan dihadkan kepada orifis tetap (0.3 / 0.5 / 0.7 mm), jadi cawan hanya menarik aliran udara yang kecil dan jelas dan vakum sistem dipelihara.
1. Bahan kerja dipegang (injap terbuka): Aliran sedutan menurun secara mendadak apabila cawan mengelak; daya spring mengatasi daya aliran udara dan membuka elemen injap, melepaskan aliran sedutan penuh antara elemen dan perumah untuk daya pegangan maksimum.
1. Pelepasan hembusan: Membekalkan udara termampat melalui port yang sama mengeluarkan bahan kerja dengan cepat dan positif.
| # | Kelebihan | Faedah Pelanggan |
| 1 | Badan dan spring SUS304 tanpa karat semua | Diluluskan untuk aplikasi tanpa zink / tanpa tembaga (makanan, farmasi, elektronik, bateri, bilik bersih) |
| 2 | Menghalang kejatuhan vakum pada cawan kosong | Satu penjana vakum selamat menghidangkan berbilang cawan; cengkaman yang boleh dipercayai walaupun dengan bahan kerja yang hilang atau tidak rata |
| 3 | Pensuisan sifar berfungsi apabila bahan kerja bertukar | Operasi kawal selia kendiri sepenuhnya pasif — tiada pengaturcaraan semula atau penukaran manual diperlukan |
| 4 | Penapis terbina dalam (40 μm) | Melindungi elemen injap dan orifis daripada pencemaran; selang penyelenggaraan yang lebih lama |
| 5 | Antara muka padat M5 × 0.8, hex 8 mm | Memasang terus pada kelengkapan cawan atau blok manifold dalam perkakas hujung lengan robotik yang ketat |
| 6 | Berkebolehan meniup | Menyokong tiupan udara tekanan positif untuk pelepasan bahan kerja yang cepat dan bersih |
| 7 | Tiga saiz orifis (0.3 / 0.5 / 0.7 mm) | Padanan halus dengan saiz cawan dan kapasiti penjana vakum |
| 8 | Sampul surat operasi yang luas | −100 ~ +0.7 MPa tekanan sisi vakum, 5–60 °C (tiada beku) cecair dan suhu ambien |

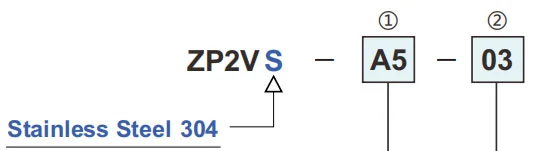

Cara Memesan
- Bahan keseluruhan adalah keluli tahan karat 304, yang boleh digunakan dalam situasi di mana zink dan tembaga dilarang.
- Boleh menyekat pengurangan tekanan vakum walaupun tiada bahan kerja.
- Operasi pensuisan tidak diperlukan semasa menukar bahan kerja.
- Penapis terbina dalam (40 μm).

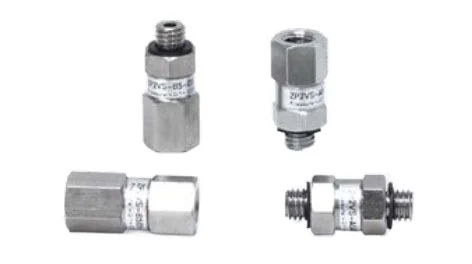

| ① Benang Sambungan | |||
| Simbol | Benang | Bahagian Penjana Vakum | Sisi Pad |

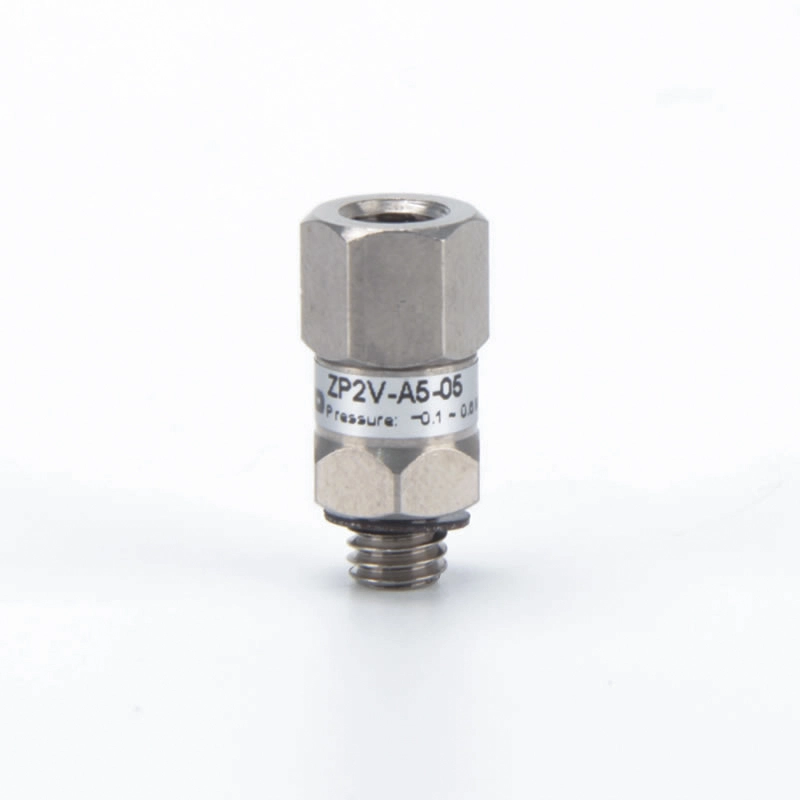

| A5 | M5×0.8 | Benang perempuan | Benang lelaki |

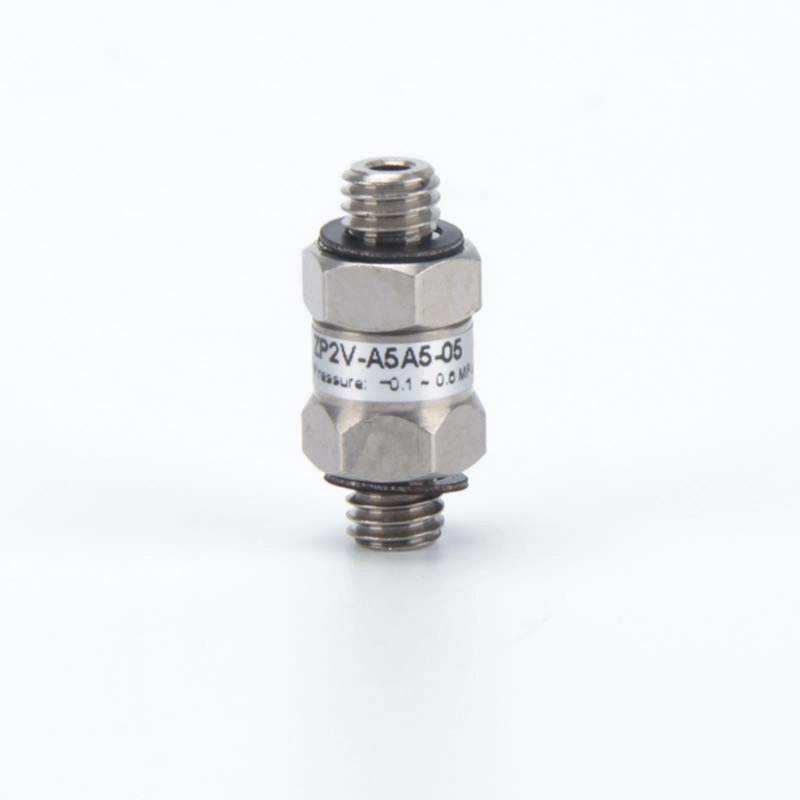

| A5A5 | M5×0.8 | Benang lelaki | Benang lelaki |
| B5 | M5×0.8 | Benang lelaki | Benang perempuan |
| B5B5 | M5×0.8 | Benang perempuan | Benang perempuan |
| ② Saiz Orifis Tetap (mm) | |
| 03 | ø0.3 |
| 05 | ø0.5 |
| 07 | ø0.7 |
Spesifikasi
| Saiz orifis tetap (mm) | 0.3 | 0.5 | 0.7 |
| Cecair | Udara | ||
| Maks. julat tekanan operasi (MPa) | 0 ~ 0.7 | ||
| Maks. julat tekanan vakum operasi (kPa) | 0 ~ -100 | ||
| Suhu ambien dan bendalir (℃) | 5 ~ 60 (Tiada pembekuan) | ||
| Kadar penapisan nominal elemen (μm) | 40 | ||
| Min. kadar aliran operasi (L/min) | 3 | 5 | 8 |
| Diameter pad yang berkenaan (mm) | ≤25 | ||
Pembinaan
| Tidak. | Penerangan | bahan |
| 1 | Badan A | SUS304 |
| 2 | Badan B | SUS304 |
| 3 | Injap | damar |
| 4 | Musim bunga | SUS304 |
| 5 | unsur | SUS304 |
| 6 | Gasket | damar |
Aplikasi Biasa

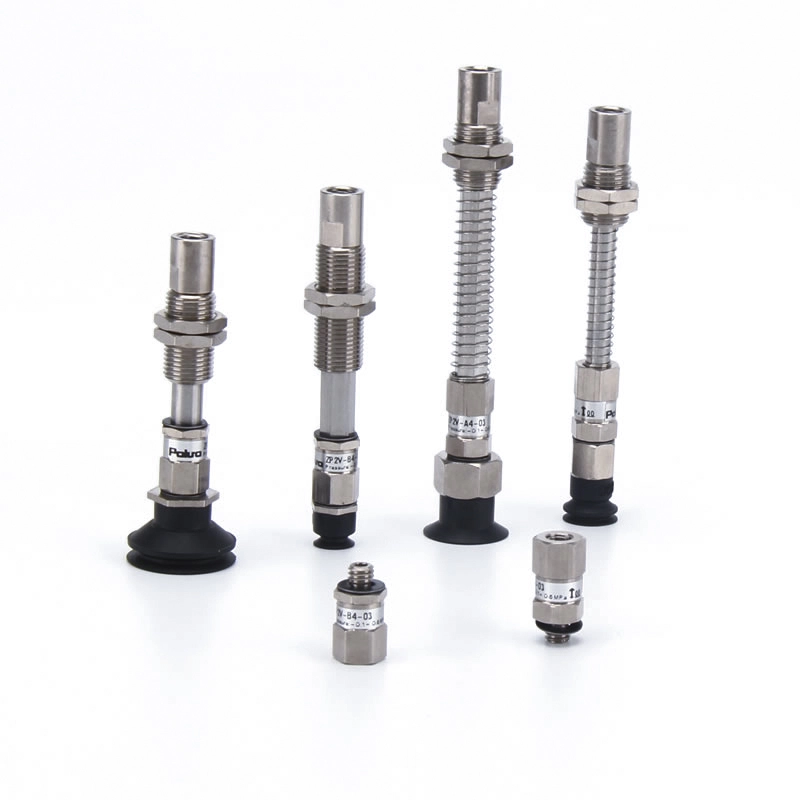

• Pilih-dan-tempat robot dengan pencengkam berbilang cawan (cadar, kaca, PCB, dulang makanan)
• Mengendalikan garisan dengan bahan kerja yang hilang atau berubah-ubah — cawan yang terlepas bahagian tidak lagi merosakkan vakum untuk selebihnya
• Persekitaran terkawal bebas zink / bebas tembaga: pembungkusan makanan & minuman, pengisian farmaseutikal, semikonduktor dan pembuatan bateri
• Pengagihan vakum yang dipasang manifold pada perkakas hujung lengan
