Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).
Cawan Penyedut Vakum Bersama Bola Asas ZP
Sebagai pengeluar terkemuka China, kami menyediakan Cawan Penyedut Vakum Bersama Bola Asas Tersuai ZP (Ø10-32mm) untuk bahan kerja yang tidak teratur. Menampilkan kepala pusing, pukulan penampan (6-50mm) dan getah silikon/anti-statik berkualiti tinggi, stok pembekal terus kilang kami memastikan kestabilan dan pengurangan hingar. Terbaik untuk talian bateri litium dengan pilihan keluli tahan karat.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk

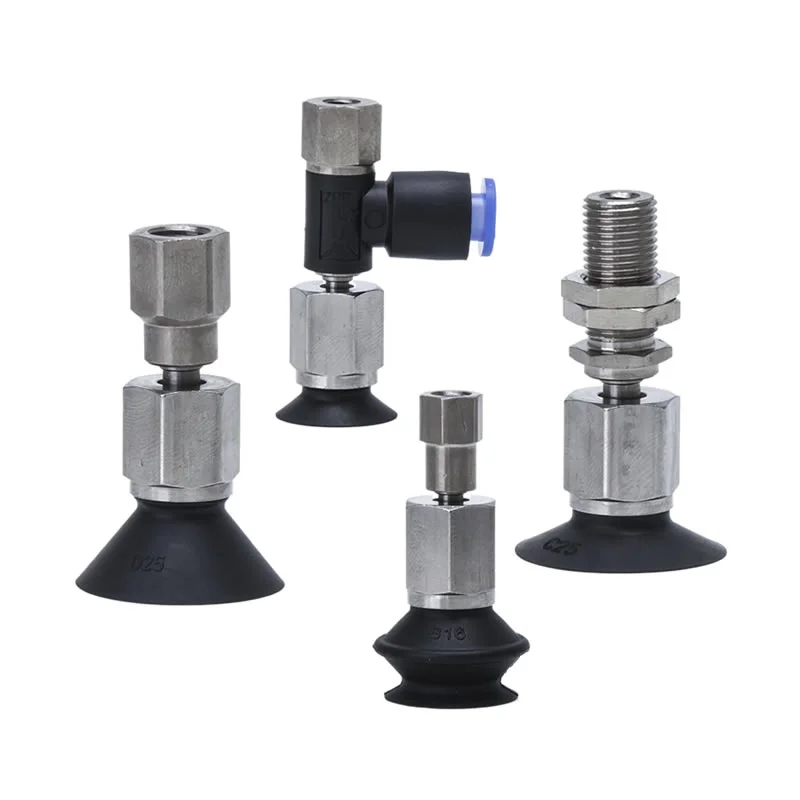

Cawan Penyedut Vakum Bersama Bola Asas ZP
Jenis Sambungan Bola Siri ZPTF Dengan Pad Vakum Penyesuai
Jenis Sambungan Bola Siri ZPTF Dengan Pad Vakum Penampan
Jenis Sambungan Bola Siri ZPRF Dengan Pad Vakum Penyesuai
Jenis Sambungan Bola Siri ZPRF Dengan Pad Vakum Penampan
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Commaelec ialah pengeluar terkemuka China, Piala Penyedut Vakum Sendi Bola Jenis Asas Siri ZP ialah komponen pneumatik berprestasi tinggi yang direka khusus untuk mencengkam bahan kerja yang tidak sekata, condong atau melengkung. Reka bentuknya menggabungkan mekanisme sambungan bebola-mengingatkan sendi manusia-di titik sambungan cawan sedutan; ciri ini membolehkan penjajaran automatik, membolehkan sendi bola berputar dengan bebas apabila cawan bersentuhan dengan permukaan condong. Ia secara automatik mengimbangi sisihan sudut semasa operasi mencengkam robot, dengan itu menghalang kebocoran vakum yang disebabkan oleh pengedap yang tidak sempurna. Tersedia dalam diameter antara 10 mm hingga 32 mm, siri ini juga menawarkan model pilihan yang dilengkapi dengan mekanisme penampan (Buffer), yang menampilkan lejang antara 6 mm dan 50 mm, untuk melindungi bahan kerja daripada kerosakan yang disebabkan oleh kesan mekanikal.
Keunggulan Teknikal
Cawan Penyedut Vakum Bersama Bola Asas ZP bukan sekadar komponen standard; ia adalah alat serba boleh yang direka untuk persekitaran berprestasi tinggi.
1. Reka Bentuk Kepala Pusing Suai
Kelebihan teras model ZPTF ialah mekanisme pusing sendi bebolanya. Ini membolehkan cawan sedutan condong dan berputar, menjajarkan secara automatik dengan sudut bahan kerja. Ciri ini meningkatkan dengan ketara kestabilan pengendalian industri, terutamanya untuk bahagian badan automotif atau plastik acuan.
2. Julat Saiz & Bentuk Komprehensif
Untuk memenuhi keperluan aplikasi yang pelbagai, kami menawarkan pilihan yang luas:
Julat Diameter:Saiz ketepatan dari minimum 10mm hingga 32mm.
Jenis cawan:Tersedia dalam jenis rata, rusuk, akordion (belos) dan dalam untuk mengendalikan segala-galanya daripada kepingan nipis hingga objek bertekstur berat.
3. Cawangan & Pemasangan Vakum Fleksibel
Kekangan ruang dalam jentera moden memerlukan susun atur yang fleksibel. Ciri ZP Cawan Penyedut Vakum Bersama Bola Asas kami:
Pilihan Dwi Outlet:Salur masuk vakum menegak dan mendatar untuk penyepaduan lancar ke dalam ruang padat.
Kepelbagaian Pemasangan:Pilihan untuk memasukkan penyesuai atau kurungan penimbal khusus untuk pemasangan yang disesuaikan.
Kelebihan Teras
Kestabilan Cengkaman:Terutamanya apabila mengendalikan panel badan kereta melengkung, bahagian acuan suntikan berbentuk tidak sekata, atau kotak pembungkusan, reka bentuk sambungan bebola Asas Cawan Sedut Vakum Bersama Bola ZP memastikan tahap vakum kekal tinggi secara konsisten.
Pengurangan Bunyi dan Kejutan:Apabila dipasangkan dengan pelekap penimbal, ia menyerap tenaga kinetik dengan berkesan apabila bersentuhan, dengan itu memanjangkan hayat perkhidmatan keseluruhan sistem.
Kebolehsuaian kepada Keadaan Operasi Khusus:Sebagai contoh, dalam industri bateri lithium-ion, ia boleh dibuat secara tersuai sepenuhnya daripada keluli tahan karat; sebaliknya, dalam industri elektronik, bahan anti statik boleh digunakan.
Senario Aplikasi
Bahagian Automotif:Mencengkam komponen melengkung seperti cermin depan atau panel pintu.
Pengisihan Logistik:Mengendalikan bungkusan dengan permukaan yang tidak rata.
Elektronik 3C:Mencapai sedutan tepat dalam ruang terkurung melalui pelarasan sendi universal.
Cara Memesan

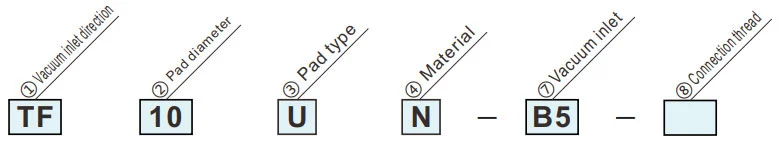

Jenis sambungan bola dengan penyesuai
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Uretanarubber |
| F | FKM |
| GN | KonduktifNBR |
| GS | Conductivesiliconerubbe |
Simbol hijau ialah model tersuai
|
③ Jenis pad
② Diameter pad(mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Jenis Rata | ● | ● | ● | ● | ● | ● | |||||||
| C | Jenis Rata dengan Tulang Rusuk | ● | ● | ● | ● | ● | ● | |||||||
| B | Jenis Belos | ● | ● | ● | ● | ● | ● | |||||||
| ①Arah masuk vakum | D | Jenis Deep | ● | — | ● | — | ● | — | ||||||
| TF | Menegak |
|
⑦Saluran vakum | Benang perempuan | B5 | M5 x0.8 | ● | ● | ||||||
| ⑧Benang sambungan | Benang lelaki | A8 | M8 x1.0 | ● | — | |||||||||
| A10 | M10 x1.0 | — | ● | |||||||||||
|
⑦Saluran vakum | Benang perempuan | B5 | M5 x0.8 | ● | — | ||||||||
| B8 | M8 x1.25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | sisi |
|
Pemasangan satu sentuhan | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Benang sambungan | Femalethread | B5 | M5 x0.8 | ● | ● | |||||||||
| B8 | M8 x1.25 | — | ● | |||||||||||

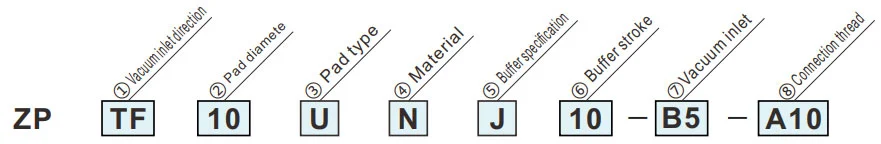

Jenis sambungan bola dengan penimbal
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai
|
③ Jenis pad
② Diameter pad(mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Jenis Rata | ● | ● | ● | ● | ● | ● | ||||||
| C | Jenis Rata dengan Tulang Rusuk | ● | ● | ● | ● | ● | ● | ||||||
| B | Jenis Belos | ● | ● | ● | ● | ● | ● | ||||||
| D | Jenis Deep | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Lejang penampan | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Arah masuk vakum | 50 | 50 mm | ● | ● | |||||||||
| TF | Menegak |
|
⑦Saluran vakum | perempuan benang |
B5 | M5x0.8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Pemasangan satu sentuhan | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Benang sambungan | Benang lelaki | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14x1.0 | 一 | ● | ||||||||||
| RF | sisi |
|
⑦Saluran vakum | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Benang sambungan | Benang lelaki | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14×1.0 | 一 | ● | ||||||||||
| ⑤Spesifikasi penimbal | |
| J | Berpusing |
| K | Tidak berputar |
Spesifikasi
| Gelang kunci/ Jenis pad | Diameter/dimensi pad | Permohonan | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Tanpa Cincin Kunci | Jenis Rata (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Untuk bahan kerja dengan permukaan rata dan tidak cacat |
| Jenis Bujur (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Untuk bahan kerja dengan had pada permukaan penjerapan | |
| Jenis Rata Nipis (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Untuk bahan kerja yang lembut seperti kepingan nipis atau vinil . Kedutan atau ubah bentuk semasa penjerapan boleh dikurangkan. | |
| Jenis Rata Nipis dengan tulang rusuk (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Untuk bahan kerja yang lembut seperti kepingan nipis atau vinil . Bahan kerja boleh ditanggalkan mudah terima kasih kepada tulang rusuk |
|
| Jenis Belos (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Untuk kegunaan di mana tiada ruang untuk penampan atau untuk bahan kerja dengan permukaan condong | |
| Dengan Cincin Kunci | Jenis Rata (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk bahan kerja dengan permukaan rata dan tidak cacat |
| Jenis Rata dengan tulang rusuk (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk bahan kerja yang mudah berubah bentuk. Bahan kerja boleh ditanggalkan dengan mudah terima kasih kepada tulang rusuk | |
| Jenis Belos (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk kegunaan di mana tiada ruang untuk penampan atau untuk bahan kerja dengan permukaan condong | |
| Jenis Deep (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Untuk bahan kerja dengan permukaan melengkung atau untuk bahan kerja sfera | |
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
