Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).
Cawan Penyedut Vakum Ketegaran Tinggi ZP
Sebagai pengeluar terkemuka China, kilang kami menawarkan Cawan Penyedut Vakum Ketegaran Tinggi Tersuai ZP (Ø40-125mm) untuk tugasan berat. Sebagai pembekal utama, kami menyediakan bahan NBR, silikon dan anti statik dengan reka bentuk kusyen untuk mengurangkan kesan. Sesuai untuk permukaan rapuh dan talian bateri litium.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk

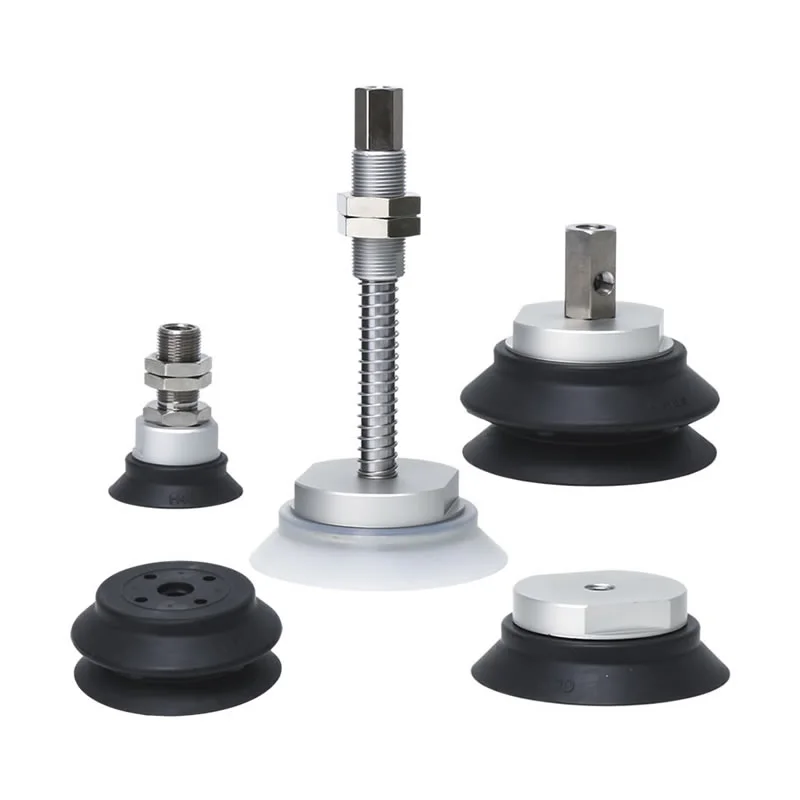

Cawan Penyedut Vakum Ketegaran Tinggi ZP
Unit Pad Tugas Berat Siri ZP
Siri ZPT Tugas Berat Dengan Pad Vakum Penyesuai
Siri ZPT Tugas Berat Dengan Pad Vakum Penyesuai
Tugas Berat Siri ZPX Dengan Pad Vakum Penyesuai
Tugas Berat Siri ZPX Dengan Pad Vakum Penampan
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Cawan Penyedut Vakum Ketegaran Tinggi ZP mewakili penyelesaian cengkaman industri yang direka khusus untuk mengendalikan bahan kerja bersaiz besar, berat atau mudah diubah bentuk. Sebagai pengilang khusus di China, kami telah mereka produk ini dengan struktur asas cawan sedutan bertetulang dan pemasangan pendakap; ini memastikan rintangan luar biasa terhadap daya sisi dan mengekalkan kestabilan unggul apabila mencengkam beban berat, menjadikannya komponen pneumatik tersuai yang amat diperlukan dalam bidang automasi industri berat.
Spesifikasi Teknikal & Serbaguna
1. Pilihan Diameter Besar untuk Angkat Maksimum
Untuk menampung keperluan beban yang berbeza-beza, Cawan Penyedut Vakum Ketegaran Tinggi ZP tersedia dalam beberapa diameter berskala besar:
φ40, φ50, φ63, φ80, φ100 dan φ125mm.
Saiz ini membolehkan kawasan sentuhan vakum yang tinggi, memberikan daya angkat yang diperlukan untuk komponen industri berat.
2. Pemilihan Pelbagai Bahan untuk Persekitaran Pelbagai
Persekitaran kerja menentukan bahan. Kami menawarkan pelbagai elastomer berkualiti tinggi untuk memastikan cawan sedutan anda berkembang pesat dalam aplikasi khususnya:
NBR (Getah Nitril):Rintangan minyak yang sangat baik untuk persekitaran automotif dan pemesinan.
Getah silikon:Ideal untuk aplikasi suhu tinggi dan keselamatan gred makanan.
Poliuretana & Fluororubber:Rintangan haus yang tinggi dan kestabilan kimia untuk pembersihan industri khusus atau garis salutan.
Bahan Anti-statik:Kritikal untuk pemasangan elektronik dan pengendalian semikonduktor.

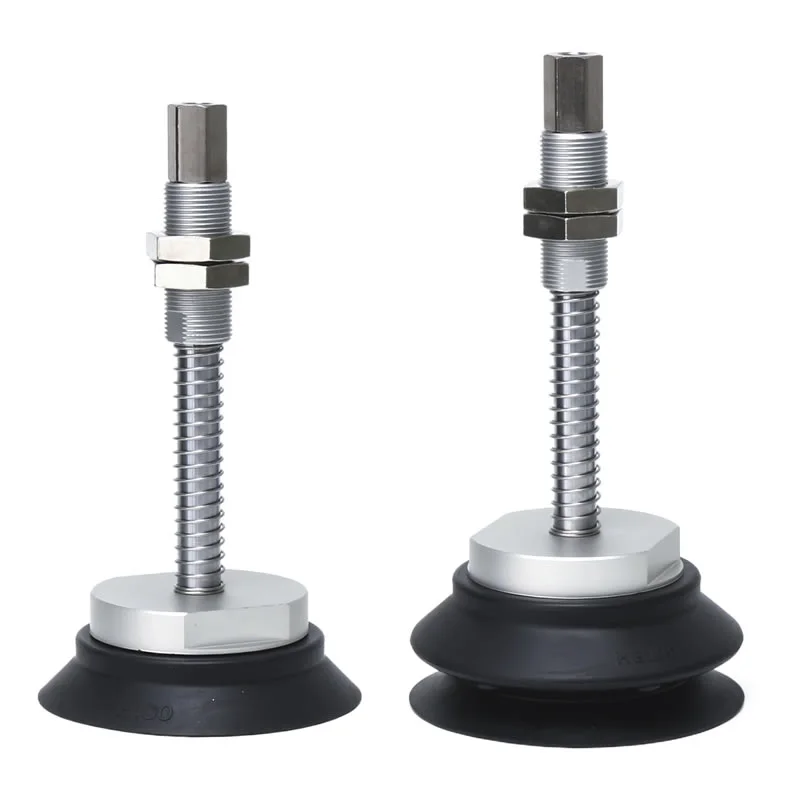

3. Kusyen & Pemasangan Bersepadu
Keselamatan dan ketepatan berjalan seiring. Cawan Penyedut Vakum Ketegaran Tinggi ZP kami menawarkan:
Versi Kusyen:Mengurangkan daya hentaman secara berkesan semasa sentuhan, melindungi permukaan rapuh dan mengurangkan getaran sistem.
Versi Tidak Kusyen:Untuk aplikasi yang tegar, hubungan langsung lebih disukai.

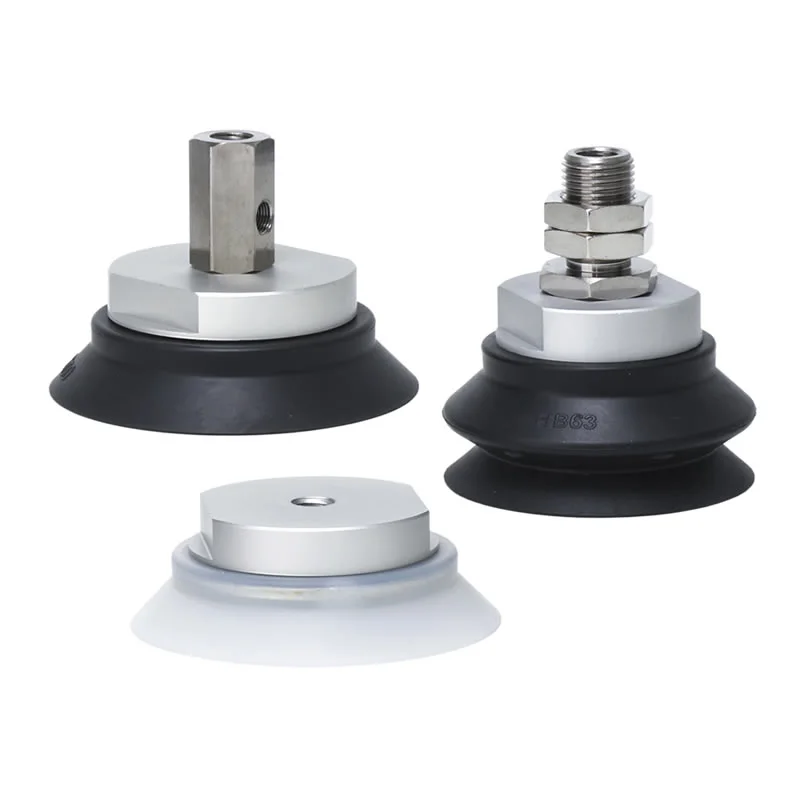

Pemasangan Fleksibel:Tersedia dengan benang luaran atau dalaman dan alur keluar vakum menegak agar sesuai dengan susun atur jentera sedia ada anda.
Mengapa memilih Cawan Penyedut Vakum Ketegaran Tinggi Kilang Commaelec ZP?
1. Reka Bentuk Asas Bertetulang:Cawan Penyedut Vakum Ketegaran Tinggi Commaelec ZP menampilkan ketegaran yang dipertingkatkan pada titik sambungan antara cawan sedutan dan pemasangan, dengan berkesan menentang daya ricih sisi.
2. Pelbagai Saiz:Tersedia dalam pelbagai saiz dari φ40 hingga φ125 mm, cawan sedutan ini direka khusus untuk mengendalikan objek berat seperti kepingan logam tugas berat, batu dan kaca kawasan besar, memastikan lekatan pepejal batu.
3. Sebagai pembekal dengan kemudahan pembuatan sendiri, Commaelec menawarkan tiga pilihan bahan:
Anti statik:Direka khusus untuk industri elektronik dan semikonduktor untuk mengelakkan kerosakan pada komponen sensitif daripada nyahcas statik.
Komponen Keluli Tahan Karat Semua:Sangat sesuai untuk industri bateri lithium-ion, memenuhi keperluan untuk bahan bebas kuprum dan zink, dengan rintangan kakisan dan kebersihan yang tinggi.
Getah Fluorokarbon (FKM) dan EPR:Sesuai untuk persekitaran kimia atau operasi suhu tinggi (seperti merobohkan bahagian acuan suntikan), menawarkan kestabilan kimia yang sangat baik dan rintangan cuaca.

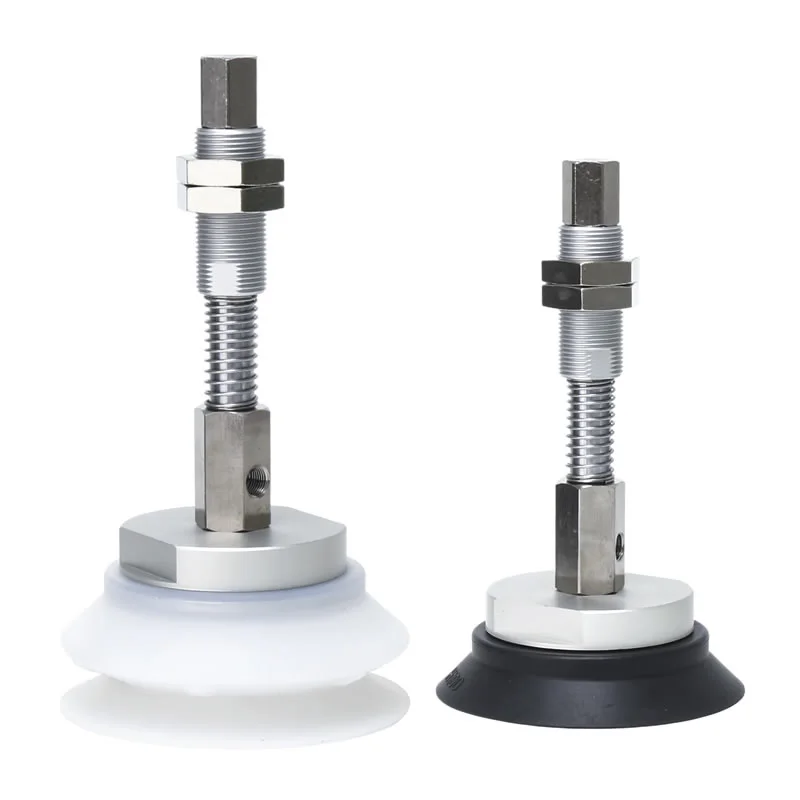

4. Teknologi kusyen ketepatan:Tersedia dalam Versi Kusyen, dengan julat lejang 6mm–50mm. Apabila cawan sedutan menyentuh permukaan rapuh (seperti kaca ultra-nipis), kurungan kusyen menyerap tenaga hentaman serta-merta, mengurangkan bunyi bising dengan ketara dan memanjangkan jangka hayat peralatan.
5. Penyelesaian Vakum Berbilang Arah:Pendakap pelekap untuk Cawan Penyedut Vakum Kekakuan Tinggi ZP menyokong konfigurasi port vakum menegak dan sisi, dengan pilihan benang dalaman dan luaran yang boleh ditukar; reka bentuk ini memudahkan susun atur ruang dan proses pemasangan pada antara muka perkakas hujung lengan (EOAT).

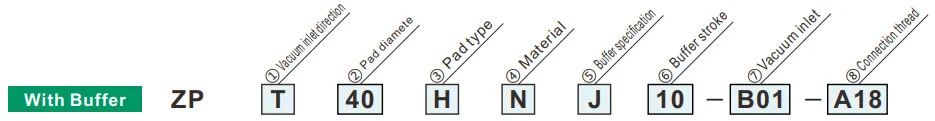

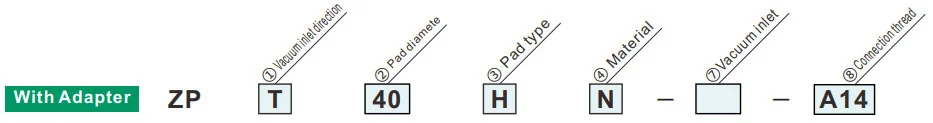

Cara Memesan
| ②Diameter pad | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Jenis pad | |
| H | Rata dengan rusuk |
| HB | Jenis belos |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
Simbol hijau ialah model tersuai
| ①Arah masuk vakum | Diameter pad | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Menegak |
|
⑦Vacuuminlet | Benang perempuan | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1.25 | ● | ● | — | |||||||||
| B10 | M10x1.5 | ● | ● | — | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
|
B16 | M16x1.5 | — | ● | ● | ||||||||
| ⑧ | Benang lelaki | A14 | M14x1.0 | — | — | ||||||||
| A16 | M16x1.5 | — | ● | ● | |||||||||
| X | sisi |
|
Benang perempuan | B8 | M8x1.25 | ● | — | — | |||||
| B10 | M10x1.5 | ● | ● | ● | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Diameter pad | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
Simbol hijau ialah model tersuai
| ③Jenis pad | |
| H | Rata dengan rusuk |
| HB | Jenis belos |
| ①Arah masuk vakum | |
| T | Menegak |
| X | sisi |
| ③Jenis pad | |
| H | Rata dengan rusuk |
| HB | Jenis belos |
| ⑤Spesifikasi penimbal | |
| J | Berputar (Aluminium, Tanpa Sesendal) |
| JB | Berputar (Loyang, Dengan Sesendal) |
| JF | Berputar (Keluli, Dengan Sesendal) |
| KB | Tidak berputar (Loyang, Dengan Sesendal) |
| ⑦Saluran vakum | |
| B01 | Rc1/8 |
| ②Diameter pad | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
Simbol hijau ialah model tersuai
| Diameter pad | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Lejang penampan | 10 | 10mm | ● | ● | ● | ||||||
| 20 | 20mm | ● | — | — | |||||||
| 25 | 25mm | — | ● | ● | |||||||
| 30 | 30mm | ● | ● | ● | |||||||
| 50 | 50mm | — | ● | ● | |||||||
| 75 | 75mm | — | ● | ● | |||||||
| ⑧Benang sambungan | Benang lelaki | 100 | 100mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1.5 | — | ● | — | |||||||
| A22 | M22x1.5 | — | — | ● | |||||||
Daya reaktif musim bunga
| Benang sambungan | Tork mengetatkan±5%[N·m] | Lejang penampan(mm) | Daya reaktif spring[N] | |||
| Aluminium(J) | Loyang, Dengan Sesendal(JB/KB) | Keluli, Dengan Sesendal(JF) | Pada 0stroke | Pada pukulan penuh | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1.5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1.5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
