Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).

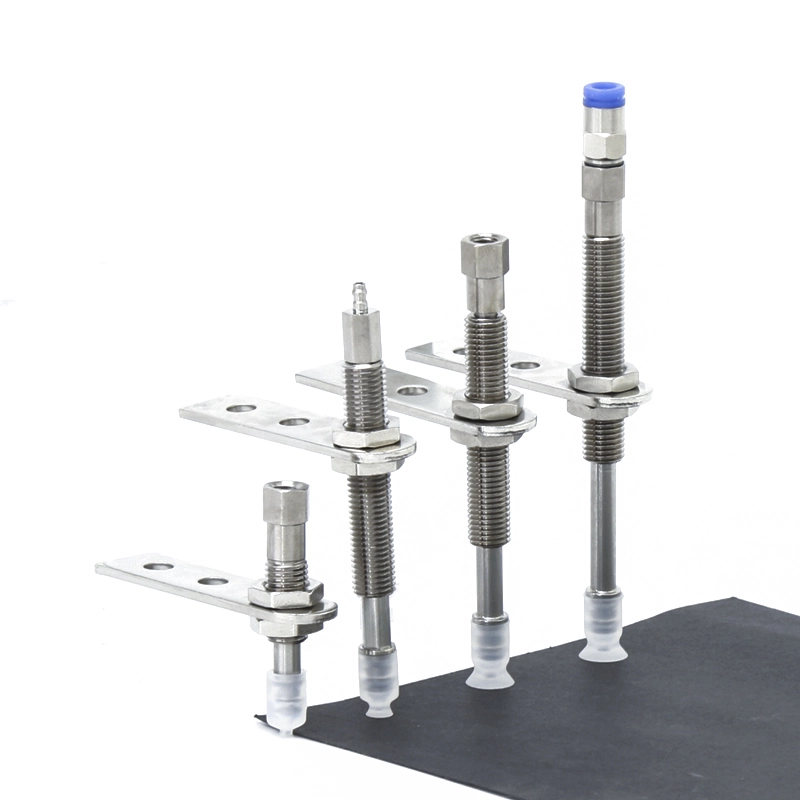

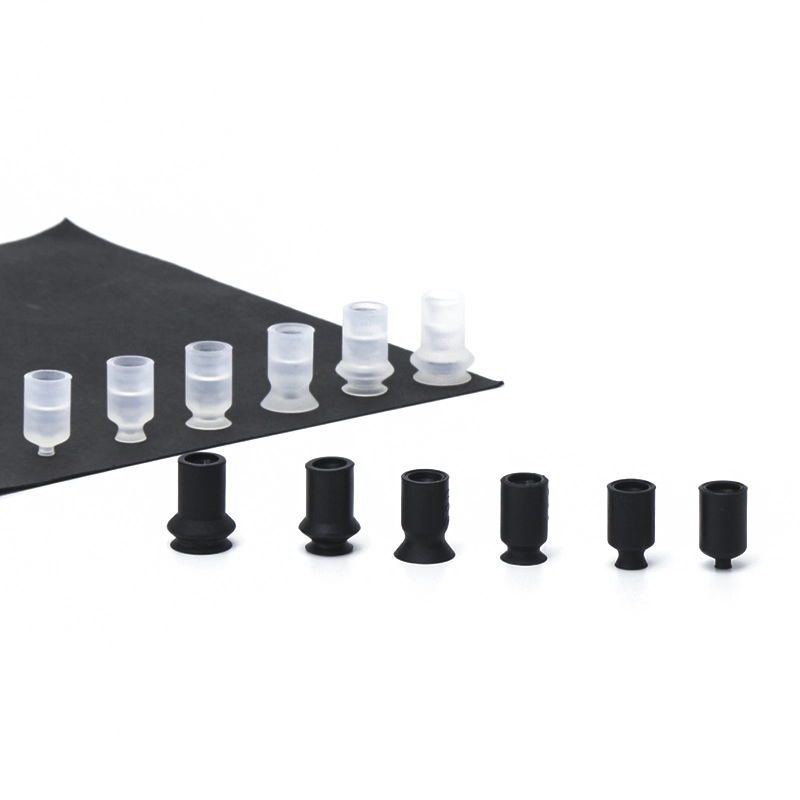

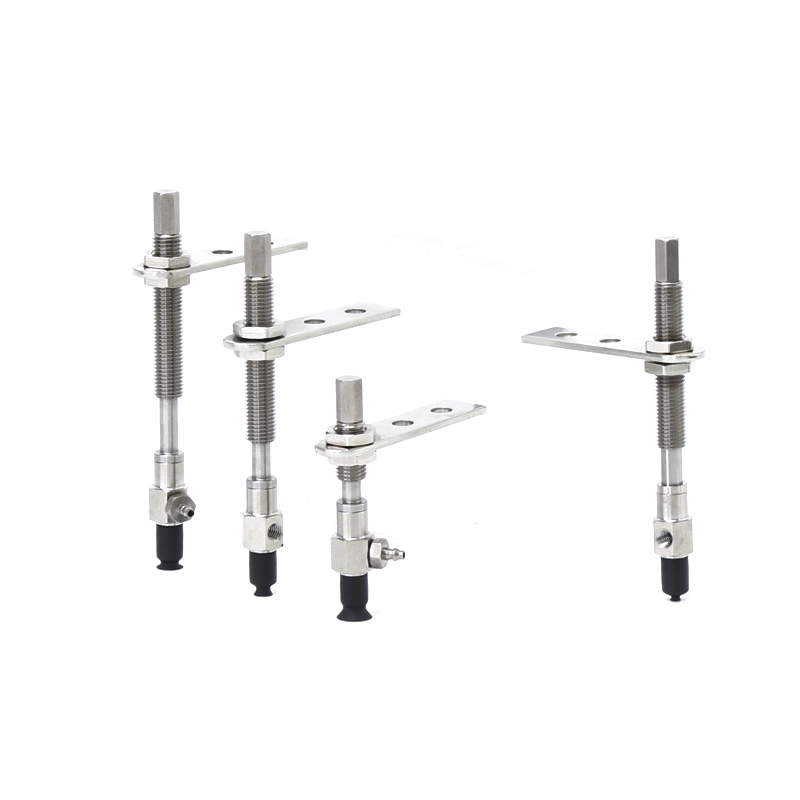

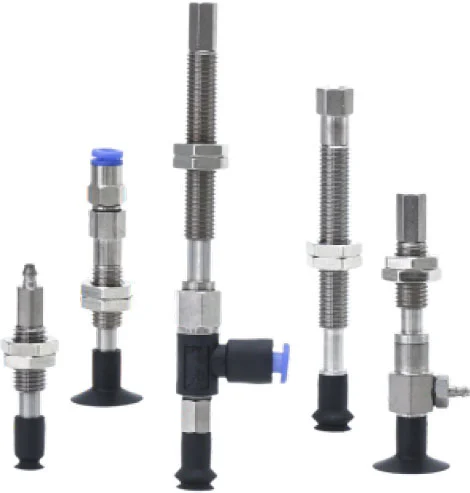

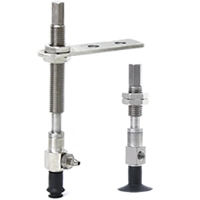

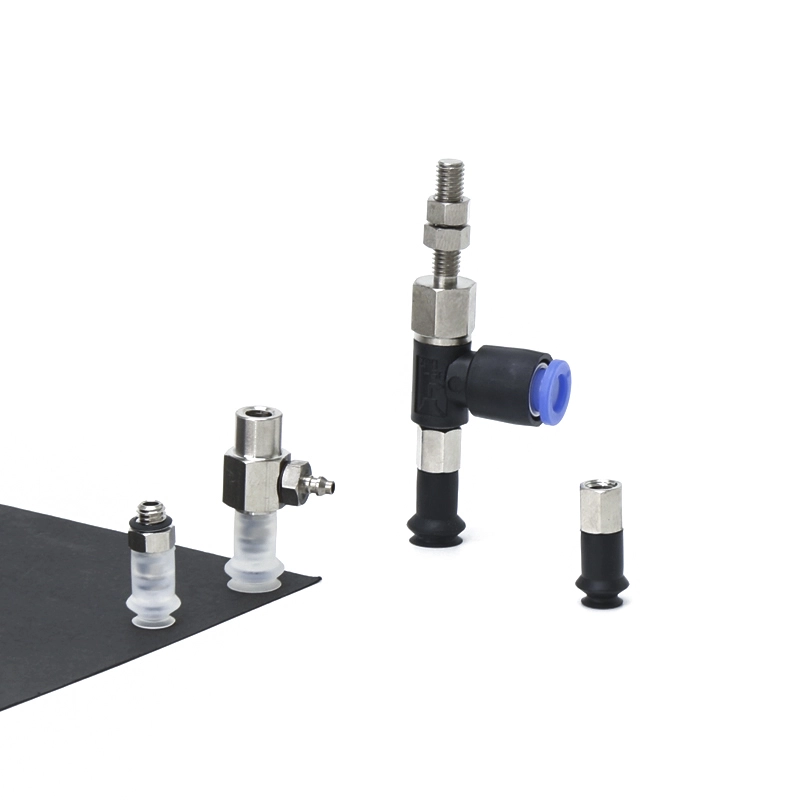

Cawan Penyedut Vakum Gelang Kunci Asas Tanpa ZP
Cawan Penyedut Vakum Tanpa Cincin Kunci buatan China ZP mempunyai kelebihan dan nilai jualan yang ketara: Pertama, ia menawarkan keberkesanan kos yang tinggi. Dengan memanfaatkan asas pembuatan yang matang, mereka mengawal kos dengan berkesan sambil memastikan prestasi produk, sekali gus mengurangkan perbelanjaan perolehan untuk pelanggan; Kedua, mereka menyediakan pelbagai kategori produk dengan pelbagai spesifikasi dan model; Ketiga, teknologi mereka sudah matang. Menggunakan bahan premium seperti silikon dan teknologi pegangan tekanan vakum termaju, mereka memastikan lekatan dan kestabilan yang kuat, menjamin pengendalian bahan yang selamat; Keempat, rantaian bekalan mereka adalah stabil, disokong oleh rantaian industri domestik yang teguh dan kapasiti pengeluaran yang kukuh untuk memastikan penghantaran tepat pada masanya. Kelebihan ini menjadikan cawan sedutan vakum yang dihasilkan dalam negara sangat berdaya saing dalam bidang automasi perindustrian.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Asas Tanpa Kunci Ring Pad Alat ZP
Unit Pad Siri ZP
Siri ZPT Dengan Pad Vakum Penyesuai
Siri ZPT Dengan Pad Vakum Penampan
Siri ZPR Dengan Pad Vakum Penyesuai
Siri ZPR Dengan Pad Vakum Penampan
Siri ZPY Dengan Pad Vakum Penyesuai
Siri ZPY Dengan Pad Vakum Penampan
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Apakah itu Asas Tanpa Gelang Kunci Cawan Sedut Vakum ZP?
Definisi & Fungsi
• Alat Mencengkam Vakum:Mencipta pengedap dengan permukaan bahan kerja untuk membolehkan pengangkatan dan kedudukan
• Aplikasi Fleksibel:Sesuai untuk permukaan licin, rata atau sedikit melengkung
• Sokongan Automasi:Digunakan dalam lengan robot, penghantar dan sistem pengendalian
Ciri-ciri Struktur
• Diperbuat daripada elastomer tahan lama seperti silikon atau poliuretana
• Reka bentuk ringan untuk mengurangkan beban pada sistem robotik
• Tersedia dalam pelbagai diameter dan bentuk untuk aplikasi yang berbeza
Kelebihan Teras
Pemasangan Fleksibel & Mudah
• Tiada struktur gelang kunci memudahkan pemasangan dan penggantian
• Mengurangkan masa pemasangan dan usaha penyelenggaraan
Prestasi Pengedap yang Boleh Dipercayai
• Memastikan cengkaman vakum yang stabil pada permukaan licin dan tidak berliang
• Mengekalkan sedutan yang konsisten semasa operasi berkelajuan tinggi
Penyelesaian Kos Berkesan
• Struktur ringkas mengurangkan kos pembuatan dan penggantian
• Sesuai untuk aplikasi berskala besar atau kitaran tinggi
Tahan Lama & Tahan Haus
• Bahan berkualiti tinggi memberikan hayat perkhidmatan yang panjang
• Tahan lelasan dan penggunaan berulang
Keserasian Luas
• Serasi dengan pelbagai penjana vakum dan sistem pelekap
• Sesuai untuk pelbagai persekitaran perindustrian
Penyesuaian & Proses Pengeluaran
Pilihan Penyesuaian
Untuk memenuhi keperluan automasi industri yang pelbagai, Cawan Penyedut Vakum Cincin Asas Tanpa Kunci ZP boleh disesuaikan sepenuhnya daripada pemilihan bahan kepada reka bentuk struktur:
• Pemilihan Bahan
o Silikon (SI): Rintangan suhu tinggi, sesuai untuk elektronik dan persekitaran yang bersih
o Poliuretana (PU): Rintangan haus yang sangat baik untuk operasi kitaran tinggi
o NBR: Penyelesaian kos efektif untuk aplikasi industri am
o Bahan anti-statik atau gred makanan pilihan untuk industri khusus
• Saiz & Geometri
o Pelbagai diameter untuk memadankan kapasiti beban yang berbeza
o Struktur belos rata atau sedikit untuk keadaan permukaan yang berbeza
• Kekerasan & Keanjalan (Pantai A)
o Bahan yang lebih lembut untuk produk yang halus atau rapuh
o Sebatian yang lebih keras untuk pengendalian tugas berat atau berkelajuan tinggi
o Keseimbangan yang dioptimumkan antara fleksibiliti dan ketahanan
• Keserasian Pemasangan & Antara Muka
o Penyesuaian kepada pelbagai pemegang dan sistem vakum
o Padanan saiz benang dan jenis sambungan (metrik, BSP, NPT)
o Integrasi dengan elemen pelekap atau penyesuai yang berbeza
• Reka Bentuk Khusus Aplikasi
o Corak permukaan anti-gelincir untuk cengkaman yang lebih baik
o Bahan kalis minyak atau bahan kimia untuk persekitaran yang keras
o Penyesuaian prestasi suhu tinggi atau suhu rendah
Cara Memesan
|
③ Jenis pad
② Diameter pad(mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3.5×7 | 4×10 | ||
| U | Jenis Rata/Jenis Bujur | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Jenis Belos | — | — | ● | ● | — | — | — | — | — | — |
| UT | Jenis Rata Nipis | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Jenis Rata Nipis dengan Tulang Rusuk | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Sapuan silikon konduktif |
Simbol biru ialah model tersuai
| Dimensi Pemasangan Penyesuai | |
| Jika penyesuai akan dibuat oleh pelanggan, reka bentuk penyesuai dengan dimensi yang ditunjukkan dengan betul. |
|
| ① Arah masuk vakum | ⑦ Salur masuk vakum | ⑧ Benang sambungan | |||||||
| T | Menegak |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | sisi |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Jenis diameter pad (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3.5x7 | 4x10 | ||
| U | Jenis Rata/Jenis Bujur | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Jenis Belos | — | — | ● | ● | — | — | — | — | — | — |
| UT | Jenis Rata Nipis | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Jenis Rata Nipis dengan Tulang Rusuk | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Sapuan silikon konduktif |
Simbol biru ialah model tersuai.
| ⑧ Benang sambungan | ||
| Ma le benang | A5 | M5 x 0.8 |
| A6 | M6 x 1.0 | |
| Fema le thread | B4 | M4 x 0.7 |
| B5 | M5 x 0.8 | |
| ⑦ Salur masuk vakum | |||
| Ma le benang | A5 | M5 x 0.8 | |
| A6 | M6 x 1.0 | ||
| Fema le thread | B4 | M4 x 0.7 | |
| B5 | M5 x 0.8 | ||
| Pemasangan Ba rb | U4 | Untuk tiub lembut ø4 | M-5AU-4 |
| N4 | Untuk tiub nilon ø4 | M-5AN-4 | |
| U6 | Untuk tiub lembut ø6 | M-5AU-6 | |
| N6 | Untuk tiub nilon ø6 | M-5AN-6 | |
| Pemasangan satu sentuhan | 04 | ø4 | |
| 06 | ø6 | ||
| ① Arah masuk vakum | ⑦ Salur masuk vakum | |||||||||
| T | Menegak |
|
B3B5U4N4U6N60406 |
|||||||
| R | sisi |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|

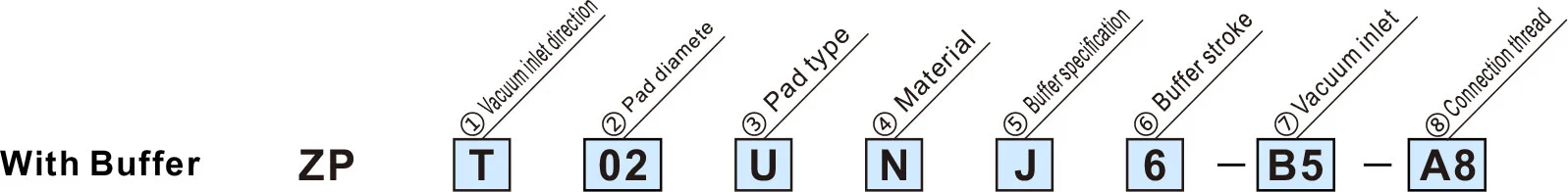

③ Jenis pad
② Diameter pad(mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3.5×7 | 4×10 | ||
| U | Jenis Rata/Jenis Bujur | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Jenis Belos | — | — | ● | ● | — | — | — | — | — | — |
| UT | Jenis Rata Nipis | — | — | — | — | ● | ● | ● | — | — | — |
| CT | Jenis Rata Nipis dengan Tulang Rusuk | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Sapuan silikon konduktif |
Simbol biru ialah model tersuai.
| ⑤ Spesifikasi penimbal | |
| J | Berpusing |
| K | Tidak berputar |
| JN | Berpusing (Tanpa plat penampan) |
| KN | Tidak berputar (Tanpa plat penampan) |
| ⑥ Lejang penampan | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Salur masuk vakum | |||
| Ma le benang | A5 | M5 x 0.8 | |
| A6 | M6 x 1.0 | ||
| Fema le thread | B3 | M3 x 0.5 | |
| B5 | M5 x 0.8 | ||
| Pemasangan barb | U4 | Untuk tiub lembut ø4 | M-5AU-4 |
| N4 | Untuk tiub nilon ø4 | M-5AN-4 | |
| U6 | Untuk tiub lembut ø6 | M-5AU-6 | |
| N6 | Untuk tiub nilon ø6 | M-5AN-6 | |
| Pemasangan satu sentuhan | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Benang sambungan | |
| A8 | M8 x 1.0 |
Spesifikasi
| Gelang kunci/ Jenis pad | Diameter/dimensi pad | Permohonan | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Tanpa Cincin Kunci | Jenis Rata (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Untuk bahan kerja dengan permukaan rata dan tidak cacat |
| Jenis Bujur (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Untuk bahan kerja dengan had pada permukaan penjerapan | |
| Jenis Rata Nipis (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Untuk bahan kerja yang lembut seperti kepingan nipis atau vinil . Kedutan atau ubah bentuk semasa penjerapan boleh dikurangkan. | |
| Jenis Rata Nipis dengan tulang rusuk (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Untuk bahan kerja yang lembut seperti kepingan nipis atau vinil . Bahan kerja boleh ditanggalkan mudah terima kasih kepada tulang rusuk |
|
| Jenis Belos (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Untuk kegunaan di mana tiada ruang untuk penampan atau untuk bahan kerja dengan permukaan condong | |
| Dengan Cincin Kunci | Jenis Rata (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk bahan kerja dengan permukaan rata dan tidak cacat |
| Jenis Rata dengan tulang rusuk (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk bahan kerja yang mudah berubah bentuk. Bahan kerja boleh ditanggalkan dengan mudah terima kasih kepada tulang rusuk | |
| Jenis Belos (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk kegunaan di mana tiada ruang untuk penampan atau untuk bahan kerja dengan permukaan condong | |
| Jenis Deep (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Untuk bahan kerja dengan permukaan melengkung atau untuk bahan kerja sfera | |
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
Manual Pemasangan
Muat Turun PDF
Amaran +Awas （Baca Sebelum Penggunaan）
Muat Turun PDF
Teg Panas: Cawan Sedut Vakum Cincin Asas Tanpa Kunci ZP, China, Pengilang, Pembekal, Kilang
Hantar Pertanyaan
Maklumat Hubungan
-
Alamat
Kampung Xiaruan Bandar Baishi Bandar Yueqing Wilayah Zhejiang China
-
Tel
-
E-mel
Untuk pertanyaan tentang cawan sedutan vakum, penjana vakum, aksesori komponen pneumatik atau senarai harga, sila tinggalkan e-mel anda kepada kami dan kami akan berhubung dalam masa 24 jam.
