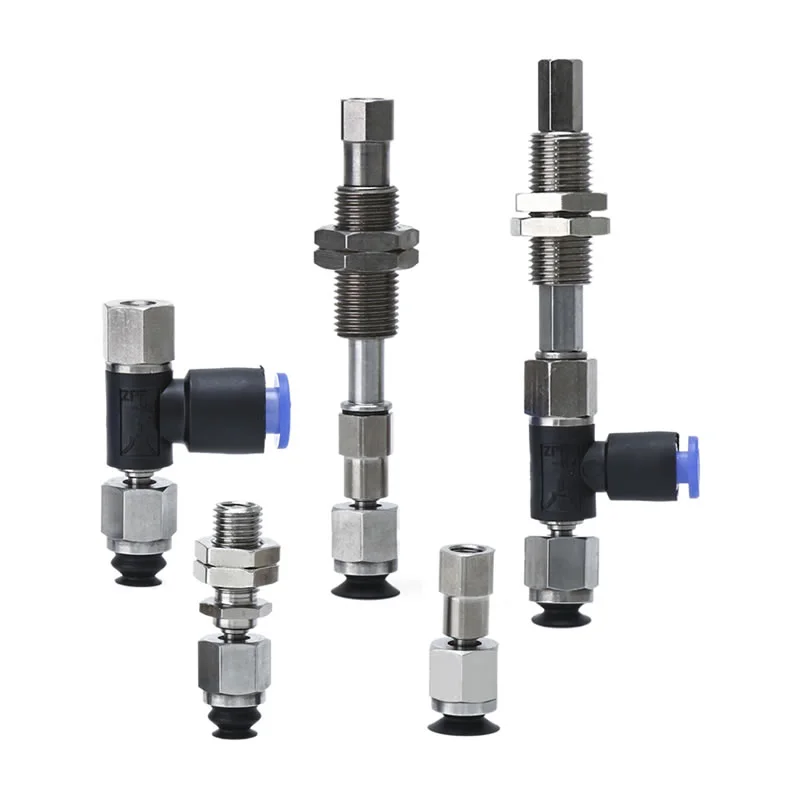

Cawan Penyedut Vakum Sendi Bola ZP2-J
Commaelec ialah pengeluar terkemuka, Piala Penyedut Vakum Bersama Bola ZP2-J direka khusus untuk membolehkan putaran omnidirectional dan mengendalikan keadaan operasi yang kompleks. Dilengkapi dengan mekanisme penimbal, ia menampilkan keupayaan pampasan sudut yang luar biasa: mekanisme putaran mereka menyokong pelarasan sudut julat penuh, membetulkan ralat kecondongan secara berkesan semasa peletakan bahan kerja atau sisihan sudut semasa proses mencengkam. Model terpilih juga menyepadukan struktur putaran atau anti putaran Jenis J atau Jenis K. Siri cawan sedutan ini tersedia dalam tiga saiz: 6mm, 8mm dan 10mm.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Penyedut Vakum Sendi Bola ZP2-J
Jenis Sambungan Bola Siri ZP2-TF Dengan Pad Vakum Penyesuai
Jenis Sambungan Bola Siri ZP2-TF Dengan Pad Vakum Penampan
Jenis Sambungan Bola Siri ZP2-RF Dengan Pad Vakum Penyesuai
Jenis Sambungan Bola Siri ZP2-RF Dengan Pad Vakum Penampan
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Commaelec ialah pengeluar terkemuka, Piala Penyedut Vakum Bersama Bola ZP2-J direka untuk mengendalikan bahan kerja dengan permukaan yang tidak rata atau sisihan sudut. Dengan struktur pusing yang fleksibel, ia memastikan penjerapan yang stabil dalam persekitaran industri yang kompleks, terutamanya dalam aplikasi automatik dan robotik.
Kelebihan Teras
Bekalan yang Kos-Efektif & Boleh Dipercayai
Pengilang China dengan kawalan kos yang kukuh dan kualiti yang stabil
Proses pengeluaran yang matang memastikan prestasi yang konsisten
Kapasiti kilang berskala besar menjamin penghantaran cepat dan bekalan pukal
Reka Bentuk Sendi Bola Fleksibel
Pusing omnidirectional membolehkan pelarasan sudut automatik
Berkesan mengimbangi ketidakjajaran semasa mencengkam
Memastikan pengedap yang ketat walaupun pada permukaan yang condong atau tidak teratur
Dipertingkatkan Kestabilan dalam Keadaan Kompleks
Mengurangkan risiko detasmen yang disebabkan oleh sentuhan permukaan yang lemah
Mengekalkan sedutan yang stabil semasa pergerakan dan kedudukan
Cawan Penyedut Vakum Bersama Bola ZP2-J sesuai untuk persekitaran automasi dinamik
Struktur Penampan & Anti-Putaran Pilihan
Mekanisme penampan membantu menyerap impak semasa sentuhan bahan kerja
Mengimbangi perbezaan ketinggian dan sudut
Reka bentuk anti-putaran J/K pilihan mengimbangi fleksibiliti dengan kestabilan kedudukan
Pelbagai Jenis & Saiz Pad
Terdapat dalam jenis rata dan belos untuk keadaan permukaan yang berbeza
Saiz standard: 6mm, 8mm, 10mm
Mudah dipadankan dengan pelbagai bentuk bahan kerja dan keperluan pengendalian
Aplikasi Biasa
Automasi Perindustrian
Lengan robot dan sistem pilih-dan-tempat
Garis pemasangan yang memerlukan pampasan sudut
Pengendalian Bahan Kerja Kompleks
Permukaan condong, melengkung atau tidak rata
Aplikasi di mana penjajaran tepat adalah sukar
Mengapa Memilih Cawan Sedut Vakum Bersama Bola ZP2-J?
Kebolehsuaian yang kuat kepada keadaan kerja yang kompleks
Prestasi sedutan yang stabil dan boleh dipercayai
Penyelesaian kos efektif dengan bekalan yang konsisten
Disokong oleh pembuatan matang dan teknologi bahan

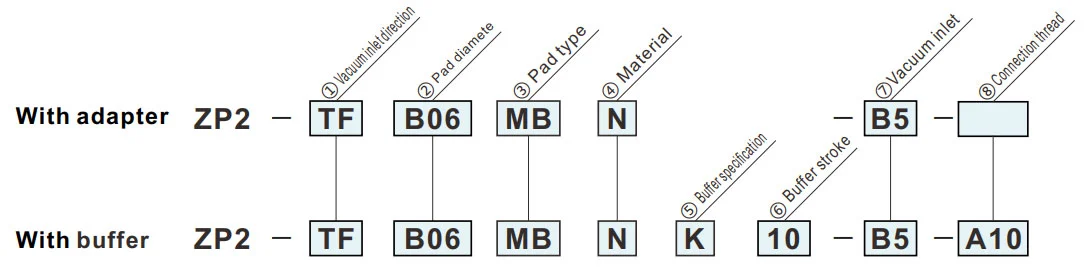

Cara Memesan
| ①Arah masuk vakum | ⑦Saluran vakum | ⑧Benang sambungan | ||
| TF | Menegak |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | sisi |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Jenis pad
② Diameter pad(mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Jenis rata | — | ● | ● |
| MB | Belos | ● | ● | — |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
| ⑦Saluran vakum | |
| B5 | M5x0.8 (Perempuan) |
| 04 | ø4Pemasangan sekali sentuh |
| 06 | ø6Pemasangan sekali sentuh |
| ⑧Benang sambungan | |
| A8 | M8x1 (Lelaki) |
| B5 | M5x0.8 (Perempuan) |
| A10 | M10x1 (Lelaki) |
| ⑤Spesifikasi penimbal | |
| J | Berpusing |
| K | Tidak berputar |
| ⑥Lejang penampan | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |
Dimensi (mm)
Simbol hijau ialah model tersuai.

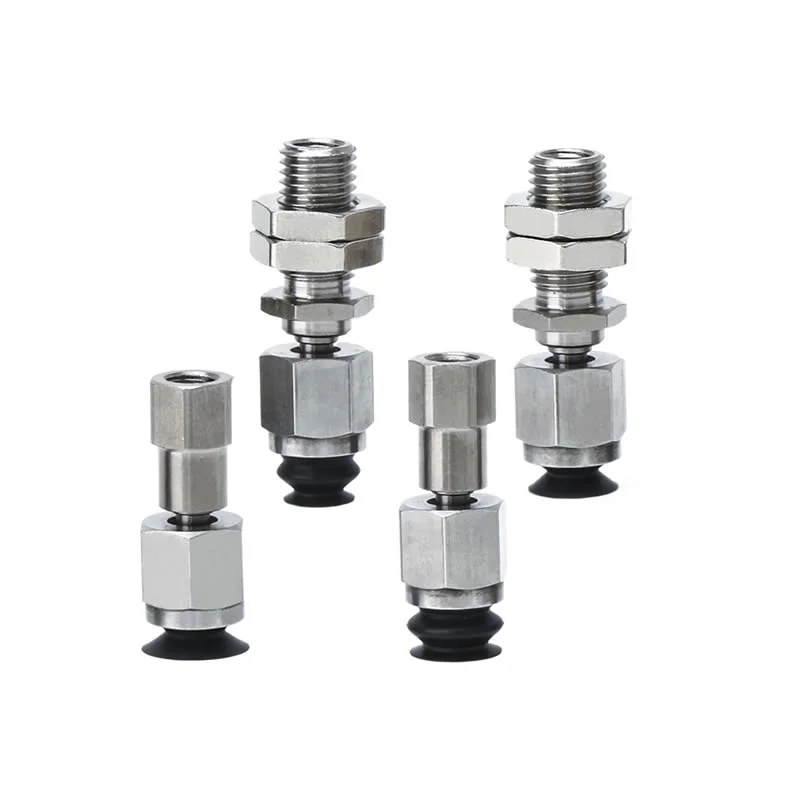

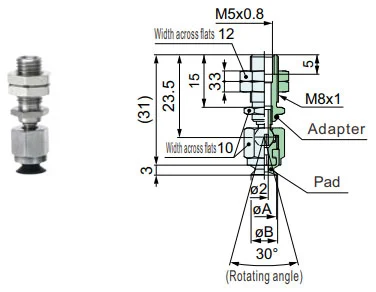

ZP2-TF
Menegak
MU
| Model | øA | øB | Penyesuai | ||||||
|
① vakum salur masuk arah |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑦ vakum salur masuk |
⑧ Sambungan benang |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
Model untuk dirujuk: ZP2-TFB08MUS-B5-A8
ZP2-TF
Menegak
MB
| Model | øA | øB | Penyesuai | ||||||
|
① vakum salur masuk arah |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑦ vakum salur masuk |
⑧ Sambungan benang |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Model untuk dirujuk: ZP2-TFB08MBN-B5-A8
ZP2-TF
Menegak
MU
| Model | øA | øB | Penyesuai | |||||
|
① vakum salur masuk arah |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑦ vakum salur masuk |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Model untuk dirujuk: ZP2-TFB10MUS-B5
ZP2-TF
Menegak
MB
| Model | øA | øB | Penyesuai | |||||
|
① vakum salur masuk arah |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑦ vakum salur masuk |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Model untuk dirujuk: ZP2-TFB06MBN-B5

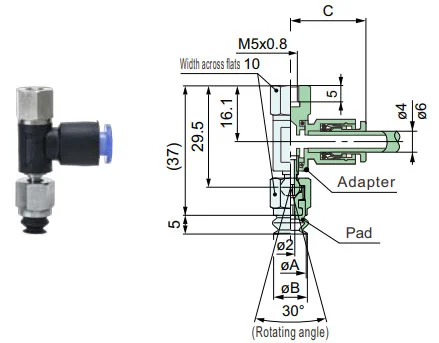

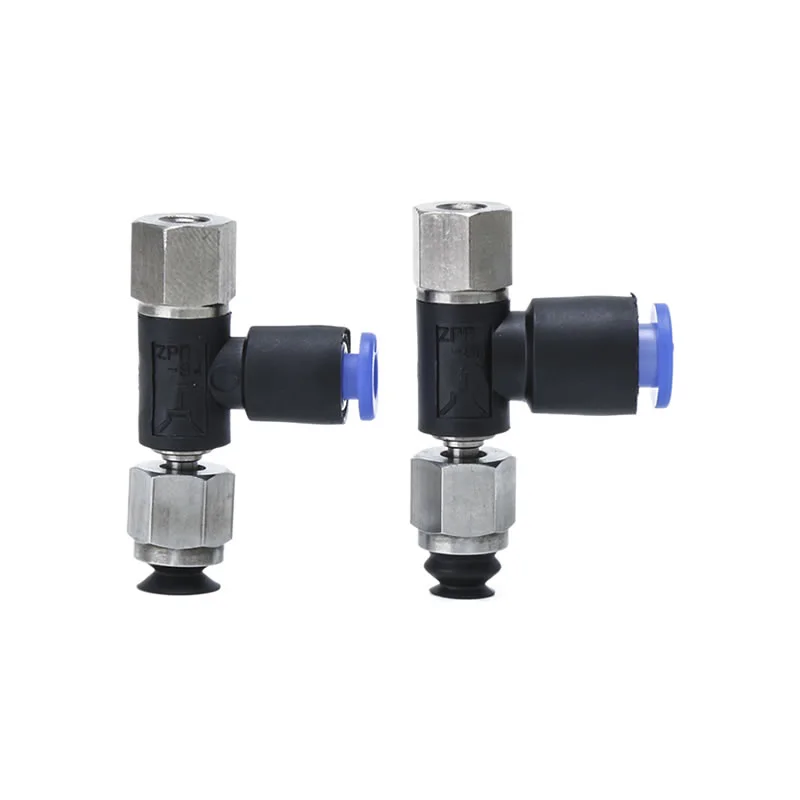

ZP2-TF
sisi
MU
| Model | øA | øB | C | Penyesuai | ||||||||
|
① vakum salur masuk arah |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑦ vakum salur masuk |
⑧ Sambungan benang |
⑦ vakum salur masuk |
⑧ Sambungan benang |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
Model untuk dirujuk: ZP2-RFB08MUN-04-B5 Penyesuai untuk dirujuk:ZP2-RF1-04-B5
ZP2-TF
sisi
MB
| Model | øA | øB | C | Penyesuai | ||||||||
|
① vakum salur masuk arah |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑦ vakum salur masuk |
⑧ Sambungan benang |
⑦ vakum salur masuk |
⑧ Sambungan benang |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Model untuk dirujuk: ZP2-RFB08MBN-04-B5 Penyesuai untuk dirujuk:ZP2-RF1-04-B5

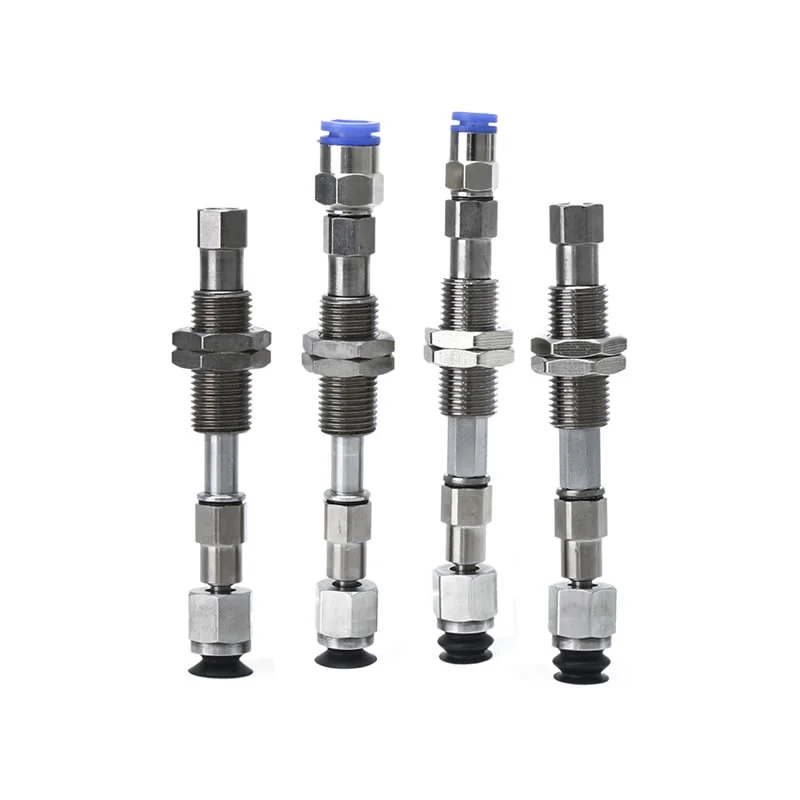

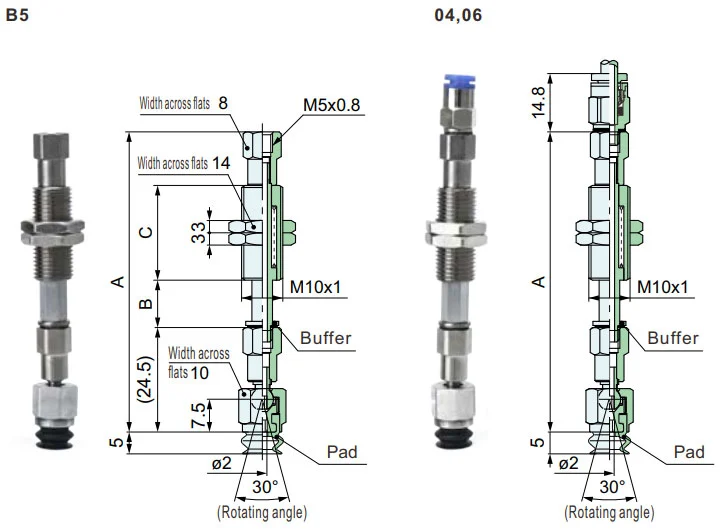

ZP2-TF
Menegak
MU
| Model | A | B | C | Penampan | ||||||||||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ Penampan spek. |
⑥ Penampan strok |
⑦ vakum salur masuk |
⑧ Sambungan benang |
⑤ Penampan spek. |
⑥ Penampan strok |
⑦ vakum salur masuk |
⑧ Sambungan benang |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model untuk dirujuk: ZP2-TFB08MUSK10-B5-A10 Penampan untuk dirujuk:ZP2-TF1-K10-B5-A10
ZP2-TF
Menegak
MB
| Model | A | B | C | Penampan | ||||||||||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ Penampan spek. |
⑥ Penampan strok |
⑦ vakum salur masuk |
⑧ Sambungan benang |
⑤ Penampan spek. |
⑥ Penampan strok |
⑦ vakum salur masuk |
⑧ Sambungan benang |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Model untuk dirujuk: ZP2-TFB08MBSK10-B5-A10 Penampan untuk dirujuk:ZP2-TF1-K10-B5-A10

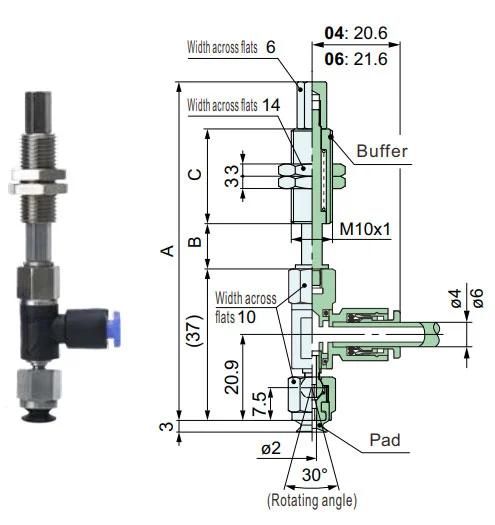

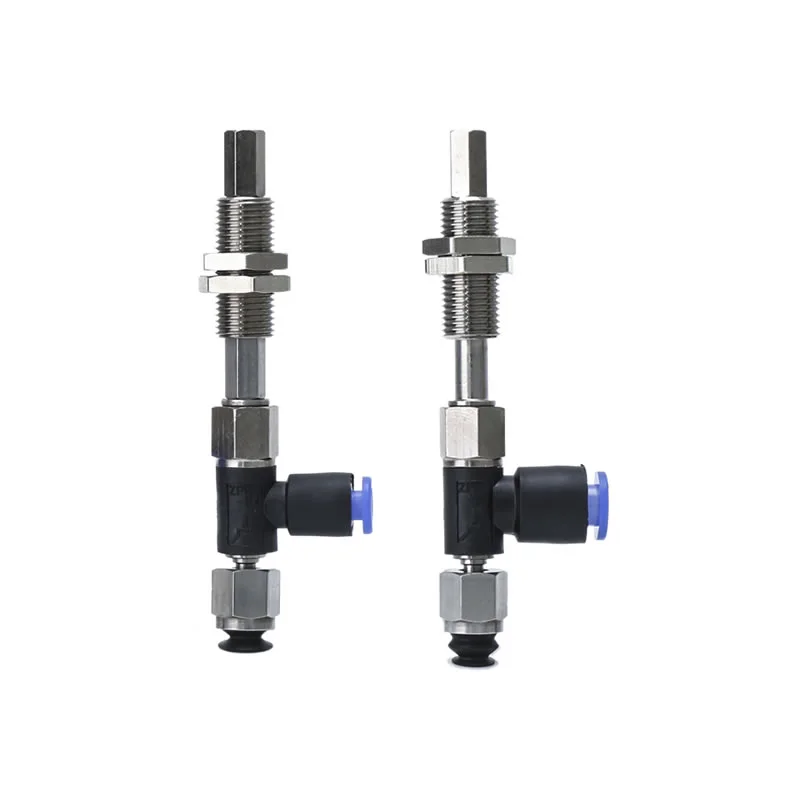

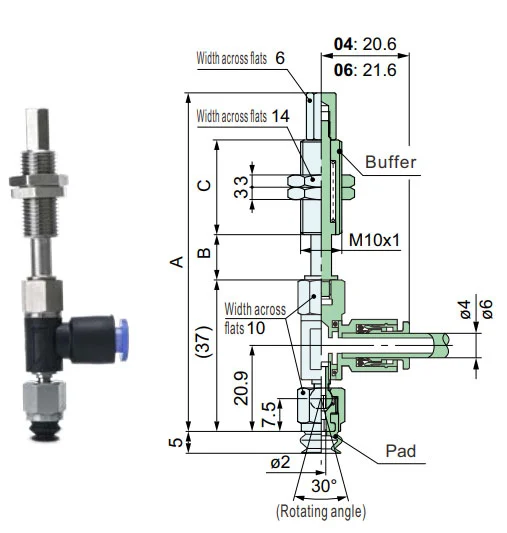

ZP2-RF
sisi
MU
| Model | A | B | C | Penampan | ||||||||||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ Penampan spek. |
⑥ Penampan strok |
⑦ vakum salur masuk |
⑧ Sambungan benang |
⑤ Penampan spek. |
⑥ Penampan strok |
⑦ vakum salur masuk |
⑧ Sambungan benang |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model untuk dirujuk: ZP2-RFB08MUSK10-06-A10 Penampan untuk dirujuk:ZP2-RF1-K10-06-A10
ZP2-RF
sisi
MB
| Model | A | B | C | Penampan | ||||||||||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ Penampan spek. |
⑥ Penampan strok |
⑦ vakum salur masuk |
⑧ Sambungan benang |
⑤ Penampan spek. |
⑥ Penampan strok |
⑦ vakum salur masuk |
⑧ Sambungan benang |
|||||
| ZP2 | RF | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Model untuk dirujuk: ZP2-RFB08MBSK10-06-A10 Penampan untuk dirujuk:ZP2-RF1-K10-06-A10
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
Manual Pemasangan
Muat Turun PDF
Amaran +Awas （Baca Sebelum Penggunaan）
Muat Turun PDF
Teg Panas: Cawan Penyedut Vakum Bersama Bola ZP2-J, China, Pengilang, Pembekal, Kilang
Hantar Pertanyaan
Maklumat Hubungan
-
Alamat
Kampung Xiaruan Bandar Baishi Bandar Yueqing Wilayah Zhejiang China
-
Tel
-
E-mel
Untuk pertanyaan tentang cawan sedutan vakum, penjana vakum, aksesori komponen pneumatik atau senarai harga, sila tinggalkan e-mel anda kepada kami dan kami akan berhubung dalam masa 24 jam.
