Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).

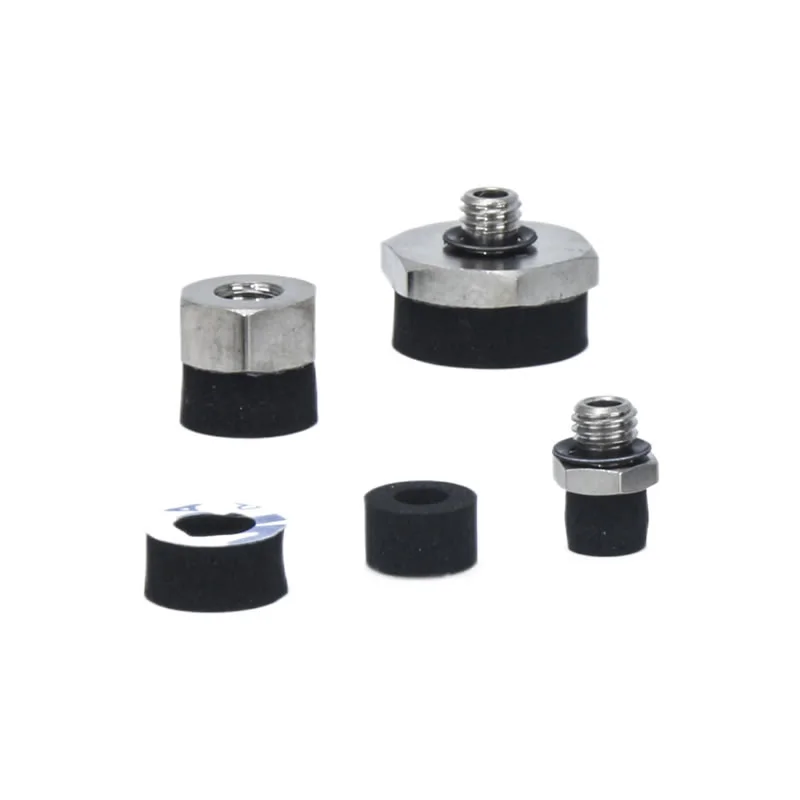

Cawan Penyedut Vakum Span ZP2
Commaelec mengendalikan kemudahan pembuatannya sendiri, menggunakan getah berkualiti tinggi, silikon, dan pelbagai bahan khusus (seperti sebatian anti-statik) dalam pengeluarannya. Kami menawarkan pelbagai spesifikasi saiz untuk dipilih. Sponge Vacuum Suction Cups ZP2 digunakan secara meluas dalam sektor pembuatan elektronik; direka khusus untuk mengendalikan bahan kerja yang tidak rata, siri ini tersedia dalam empat saiz padat: φ6mm, φ8mm, φ10mm dan φ15mm.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Penyedut Vakum Span ZP2
Unit Pad Vakum Span Siri ZP2
Siri ZP2-T Dengan Pad Vakum Span Penyesuai
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Sponge Vacuum Suction Cups ZP2 direka bentuk untuk cengkaman yang stabil pada permukaan yang tidak rata, bertekstur atau tidak sekata dalam sistem automatik. Reka bentuk yang padat dan fleksibel menjadikannya sesuai untuk elektronik, pengacuan suntikan dan industri kerja logam kecil.
Ciri-ciri Utama Cawan Sedut Vakum Span ZP2
Bahan Sangat Elastik
Diperbuat daripada bahan span lembut yang mematuhi protrusi, lekukan dan permukaan kasar
Memastikan cengkaman yang lembut tetapi kukuh tanpa merosakkan komponen halus
Pengedap Cemerlang
Mengisi celah permukaan dengan berkesan untuk mengelakkan kebocoran vakum
Mengekalkan kuasa sedutan yang konsisten untuk pengendalian bahan kerja yang tidak rata yang boleh dipercayai
Pelbagai Pilihan
Serasi dengan lengan robot dan sistem pengendalian automatik
Sesuai untuk elektronik kecil, papan litar, komponen acuan, dan bahagian perkakasan
Reka Bentuk Padat
Pembinaan penjimatan ruang membolehkan integrasi ke dalam barisan pengeluaran yang ketat
Sesuai untuk stesen dengan ruang pemasangan terhad
Borang Tersedia
Tersedia dalam varian rata dan bertekstur untuk memadankan keperluan permukaan yang berbeza
Boleh disesuaikan dengan pelbagai aplikasi automasi dengan keperluan pengendalian yang tepat
Julat Diameter
Ditawarkan dalam φ6mm, φ8mm, φ10mm dan φ15mm
Menyediakan fleksibiliti untuk disesuaikan dengan pelbagai jenis bahan kerja yang kecil dan tidak teratur
Soalan Lazim
Untuk Apa Pad Span ZP2 Digunakan?
Cawan Penyedut Vakum Span ZP2 sesuai untuk menggenggam bahan kerja yang tidak rata, bertekstur atau tidak teratur dalam sistem automatik, yang biasa digunakan dalam elektronik, pengacuan suntikan dan pengendalian bahagian logam kecil.
Apakah Saiz dan Bentuk yang Tersedia?
Ia datang dalam diameter φ6mm, φ8mm, φ10mm dan φ15mm dengan bentuk rata atau bertekstur, direka untuk penyepaduan padat ke dalam lengan robot dan barisan pengeluaran automatik.
Bagaimana Saya Harus Memilih Saiz Yang Tepat?
Pilih cawan yang sepadan dengan luas permukaan dan berat bahan kerja, memastikan sentuhan vakum yang mencukupi dan keserasian dengan sistem automasi anda.
Apakah Kapasiti Beban Biasa?
Beban bergantung pada saiz cawan, jenis permukaan dan sumber vakum; cawan yang lebih kecil sesuai dengan komponen ringan, manakala cawan φ15mm yang lebih besar boleh mengendalikan bahagian yang lebih berat atau tidak rata.
Bilakah Saya Harus Menggantikannya?
Gantikan cawan jika kelihatan haus, retak atau ubah bentuk, atau jika lekatan vakum menjadi tidak stabil, memastikan pengendalian yang boleh dipercayai dan selamat.

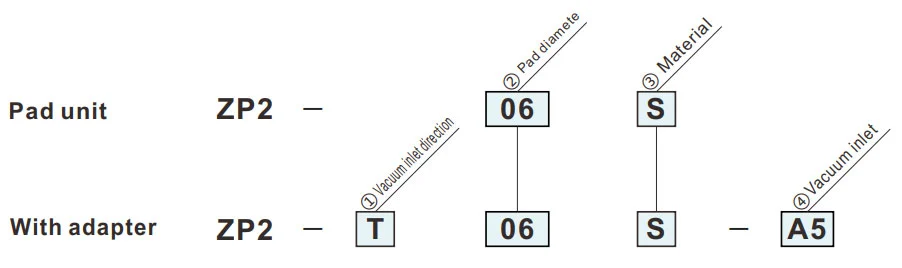

Cara Memesan
- Untuk penjerapan bahan kerja dengan benjolan.
| ①Arah masuk vakum | |
| T | Menegak |
| ②Diameter pad (mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Bahan | |
| S | Span CR (Dengan pita dua muka) |
| ④Salur masuk vakum | |
| A5 | M5x0.8 (Lelaki) |
| B5 | M5x0.8 (Perempuan) |
Dimensi (mm)
Simbol hijau ialah model tersuai.
S

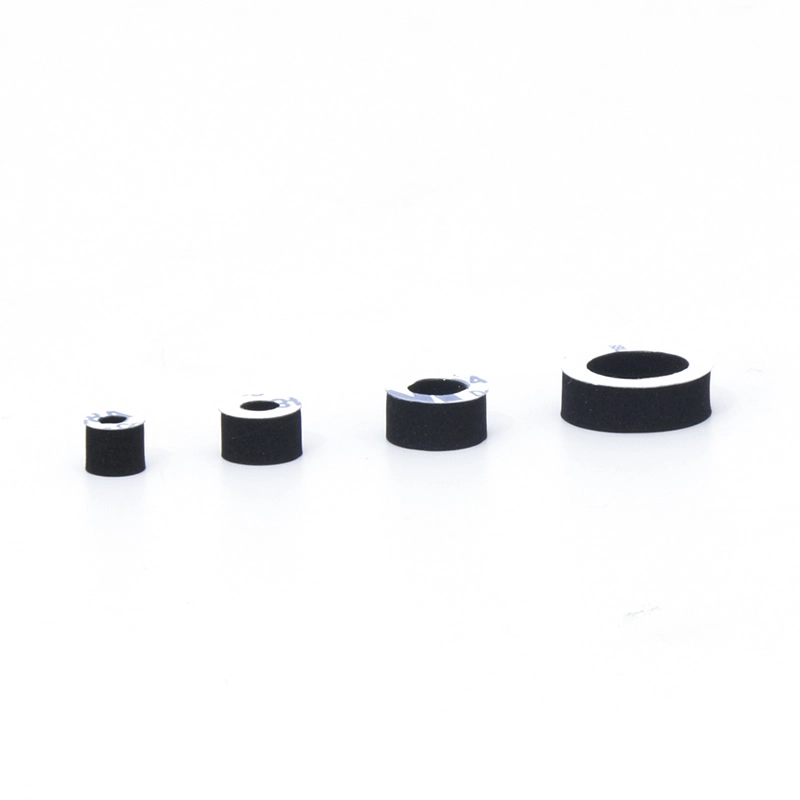

Pad Span
| Model | øA | øB | ||
|
② Pad dia. |
③ Pad bahan |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Model untuk dirujuk: ZP2-06S
Dimensi Pemasangan Penyesuai
|
Pad yang berkenaan: 06S
|
Pad yang berkenaan: 08S
|
|
Pad yang berkenaan: 10S
|
Pad yang berkenaan: 15S
|

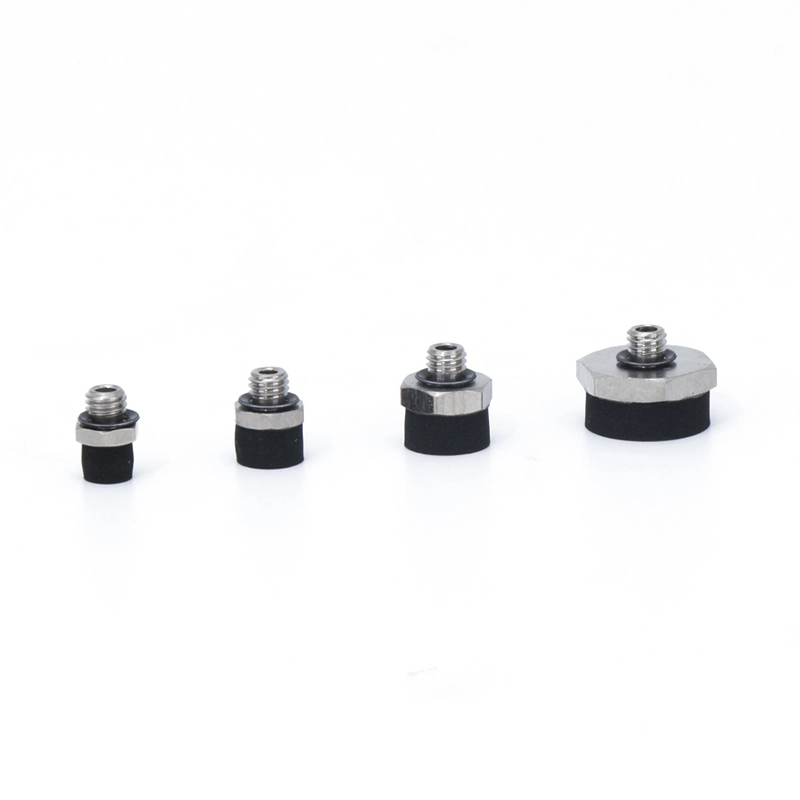

ZP2-T
Menegak
A5
| Model | øA | øB | øC | D | E | L | Penyesuai | ||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad bahan |
④ vakum salur masuk |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Model untuk dirujuk: ZP2-T06S-A5
ZP2-T
Menegak

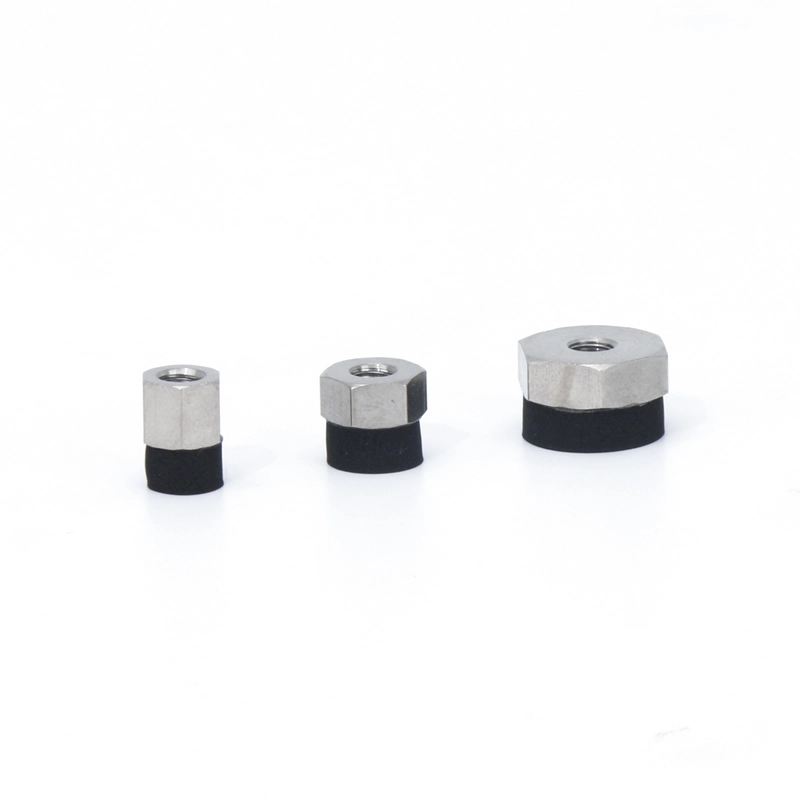

B5
| Model | øA | øB | øC | E | L | Penyesuai | ||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad bahan |
④ vakum salur masuk |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Model untuk dirujuk: ZP2-T06S-B5
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
