Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).
Belos tanpa Gelang Kunci Cawan Sedut Vakum ZP2-J
Commaelec mengetuai pengeluar Bellows Without Lock Ring Vacuum Suction Cups ZP2-J, menawarkan pilihan 2.5- dan 3.5-lapisan (φ6–φ30mm) untuk pengendalian padat dan boleh disesuaikan bagi bahan kerja kecil atau condong. Bahan getah, silikon dan anti statik berkualiti tinggi memastikan sedutan yang stabil. Pemasangan fleksibel menyokong kemasukan vakum menegak/sisi dan penyepaduan dengan penyesuai atau lengan robot.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk

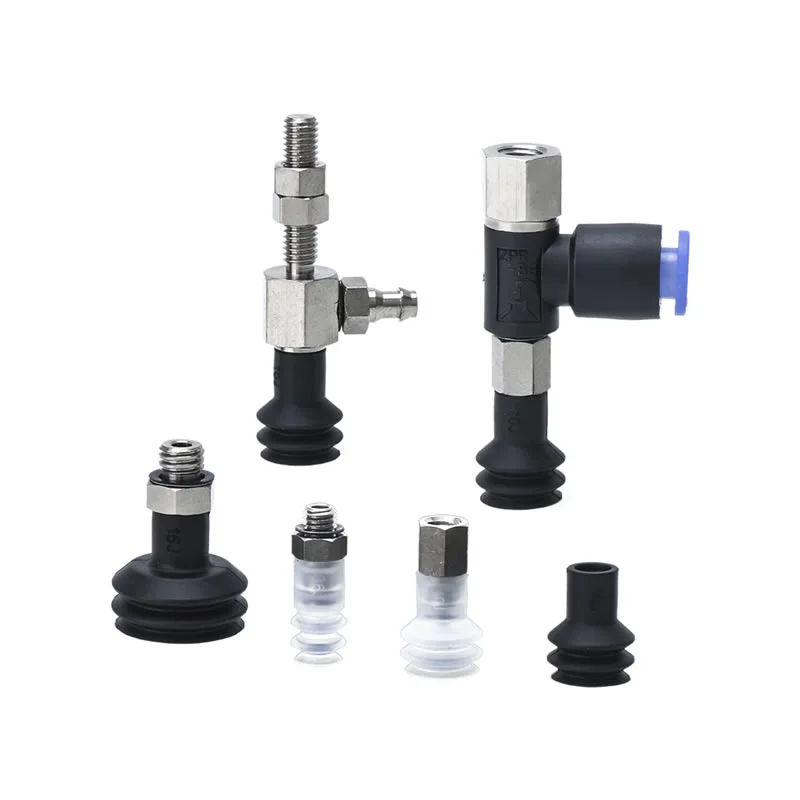

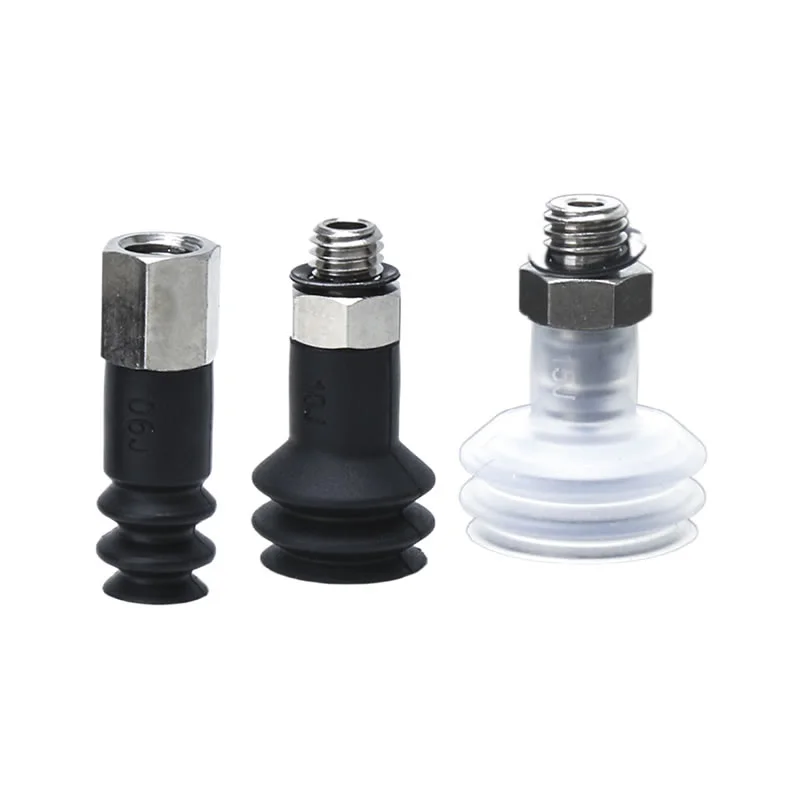

Belos tanpa Gelang Kunci Cawan Sedut Vakum ZP2-J
Unit Pad Belos Siri ZP2
Siri ZP2-T Dengan Pad Vakum Belos Belos Penyesuai
Siri ZP2-R Dengan Pad Vakum Belos Belos Penyesuai
Siri ZP2-Y Dengan Pad Vakum Belos Penyesuai
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Bellows Without Lock Ring Vacuum Suction Cups ZP2-J direka untuk aplikasi automasi yang padat, tepat dan boleh disesuaikan. Ia sesuai untuk komponen kecil, bahagian tidak teratur dan barisan pengeluaran dengan ruang terhad.
Ciri Utama Cawan Bellow ZP2-J Tanpa Cincin Kunci
Fleksibiliti Tinggi
Reka bentuk akordion berbilang peringkat (2.5-lapisan atau 3.5-lapisan) membenarkan penyerapan lejang menegak, mengimbangi perbezaan ketinggian dan ketidaksejajaran kecil.
Memastikan cengkaman yang stabil pada permukaan yang tidak rata atau condong.
Menyokong bahan kerja yang halus atau berbentuk tidak teratur tanpa menyebabkan kerosakan.
Tiada Cincin Kunci Diperlukan
Model 2.5 lapisan tidak memerlukan gelang kunci, memudahkan pemasangan dan mengurangkan masa pemasangan.
Tersedia dalam diameter φ6mm, φ10mm dan φ15mm untuk memadankan keperluan sedutan yang berbeza.
Mengekalkan lekatan yang boleh dipercayai walaupun tiada perkakasan pengunci.
Jenis Pemasangan
Direka untuk penyepaduan langsung atau modular ke dalam senjata robot dan stesen automatik.
Struktur padat sesuai dengan ruang yang ketat pada barisan pengeluaran.
Menyokong pengendalian bahan yang cekap dalam elektronik, pengacuan suntikan dan industri kerja logam kecil.
Kepelbagaian Bahan
Bellows Without Lock Ring Vacuum Suction Cups ZP2-J dihasilkan menggunakan silikon, getah atau poliuretana (PU) berkualiti tinggi, menawarkan gabungan rintangan lelasan dan fleksibiliti yang luar biasa.
Serasi dengan bilik bersih atau persekitaran anti statik untuk pembuatan elektronik.
Memastikan ketahanan jangka panjang di bawah kitaran yang kerap, mengekalkan prestasi vakum yang konsisten.
Apakah perbezaan antara ZP2-J dan ZP2-ZJ?
ZP2-J
Jenis:Belos Berbilang Belos Tanpa Gelang Kunci Cawan Sedut Vakum ZP2-J
Cincin Kunci:Pilihan; Model 2.5 lapisan tidak memerlukan gelang kunci
Saiz:2.5 lapisan (φ6mm, φ10mm, φ15mm), 3.5 lapisan (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Aplikasi:Berfungsi dengan baik pada permukaan condong atau ruang penampan terhad; sesuai untuk elektronik kecil, bahagian acuan suntikan dan komponen logam padat
Fleksibiliti:Penyerapan strok menegak yang tinggi disebabkan oleh reka bentuk akordion
Pemasangan:Penyepaduan padat dan mudah ke dalam senjata robot dan stesen automatik
ZP2-ZJ
Jenis:Cawan vakum belos satu peringkat atau dua peringkat dengan gelang kunci
Cincin Kunci:Diperlukan untuk pemasangan selamat
Saiz:Biasanya diameter lebih besar daripada ZP2-J; direka untuk bahan kerja yang lebih berat atau lebih besar
Aplikasi:Sesuai untuk objek yang lebih besar sedikit, lebih berat atau lebih tegar; biasa digunakan dalam automasi industri di mana kestabilan dan lampiran selamat adalah kritikal
Fleksibiliti:Penyerapan strok sederhana; fokus pada pegangan yang boleh dipercayai dan bukannya pampasan menegak yang melampau
Pemasangan:Memerlukan gelang kunci untuk lampiran selamat, serasi dengan perkakasan pelekap standard

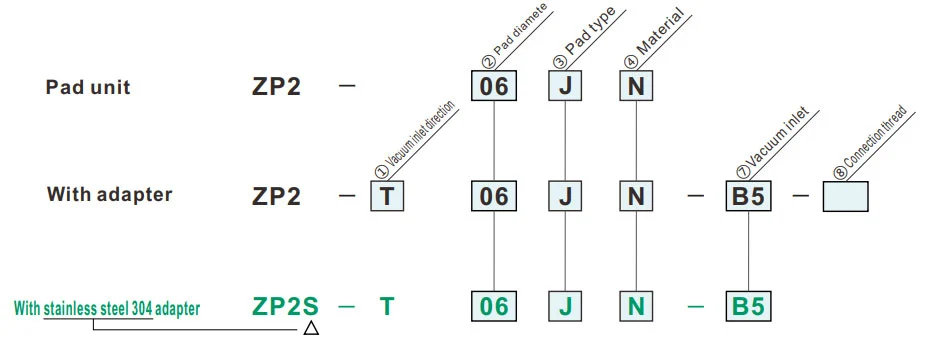

Cara Memesan
- Untuk kegunaan di mana tiada ruang untuk penimbal (jenis spring).
- Bahan kerja dengan permukaan penjerapan condong.
- Berkenaan dengan penyesuai siri ZP.
| ①Arah masuk vakum | ⑦Saluran vakum | ⑧Benang sambungan | ||
| T | Menegak |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | sisi |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Diameter pad (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Jenis pad | |
| J | Belos (Peringkat 2.5) |
| ⑦Saluran vakum | |||
| Benang lelaki | A5 | M5 x0.8 | |
| A6 | M6 x1.0 | ||
| Benang perempuan | B4 | M4 x0.7 | |
| B5 | M5 x0.8 | ||
| Pemasangan barb | U4 | Untuk tiub lembut ø4 | M-5AU-4 |
| N4 | Untuk tiub nilon ø4 | M-5AN-4 | |
| U6 | Untuk tiub lembut ø6 | M-5AU-6 | |
| N6 | Untuk tiub nilon ø6 | M-5AN-6 | |
| Pemasangan satu sentuhan | 04 | ø4 | |
| 06 | ø6 | ||
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
simbol reen ialah model tersuai.
| ⑧Benang sambungan | ||
| Benang lelaki | A5 | M5 x0.8 |
| A6 | M6 x1.0 | |
| Benang perempuan | B4 | M4 x0.7 |
| B5 | M5 x0.8 | |

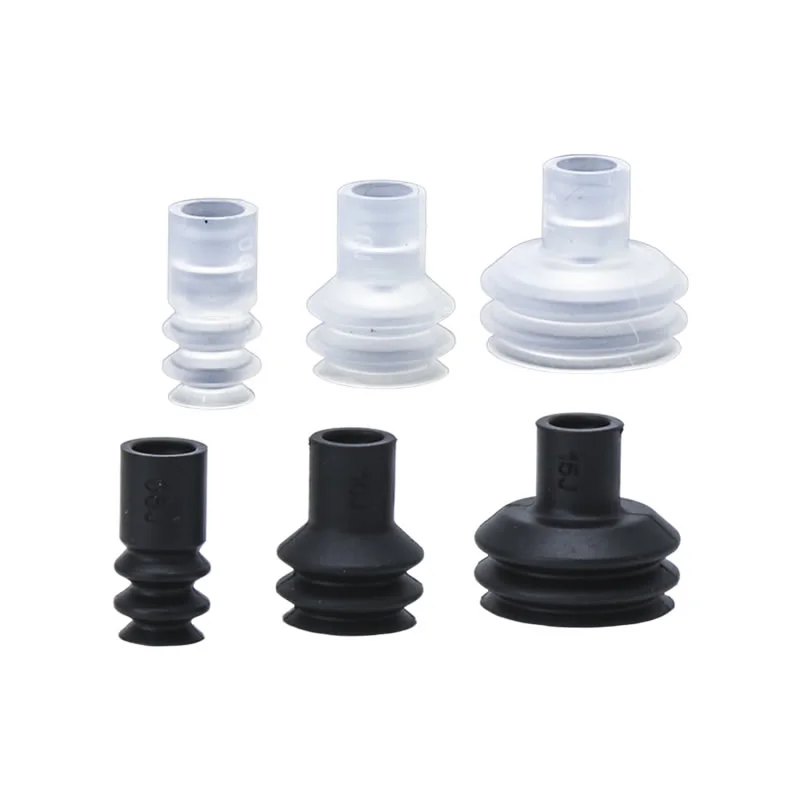

Dimensi (mm)
Simbol hijau ialah model tersuai.
J
Belos
| Model | øA | øB | øC | |||
|
② Pad dia. |
③ Pad taip |
④ Pad bahan |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Model untuk dirujuk: ZP2-06JN
Dimensi Pemasangan Penyesuai

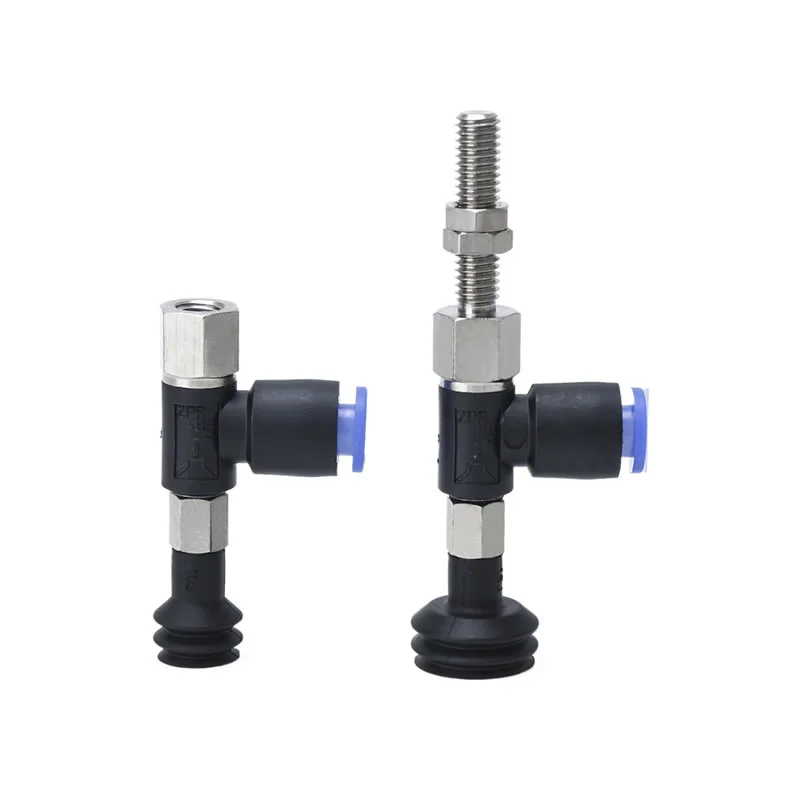

ZP2-T
Menegak
A5, A6
| Model | A | B | C | D | Menyesuaikan diri | |||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑦ vakum salur masuk |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0.8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Model untuk dirujuk: ZP2-TB10JGN-A5
ZP2-T
Menegak
B4, B5
| Model | A | B | Menyesuaikan diri | |||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑦ vakum salur masuk |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0.8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Model untuk dirujuk: ZP2-TB15JN-B5

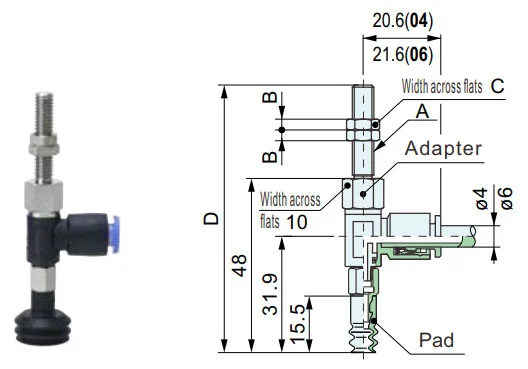

ZP2-R
sisi
A5, A6
| Model | A | B | C | D | Menyesuaikan diri | ||||||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑦ vakum salur masuk |
⑧ Sambungan benang |
⑦ vakum salur masuk |
⑧ Sambungan benang |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0.8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Model untuk dirujuk: ZP2-R06JGN-04-A5 Penyesuai untuk dirujuk:ZPR1-04-A5

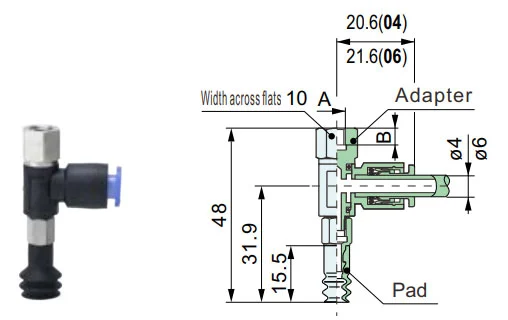

ZP2-R
sisi
B4, B5
| Model | A | B | Menyesuaikan diri | ||||||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑦ vakum salur masuk |
⑧ Sambungan benang |
⑦ vakum salur masuk |
⑧ Sambungan benang |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0.7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Model untuk dirujuk: ZP2-RB10JN-06-B5 Penyesuai untuk dirujuk:ZPR1-06-B5

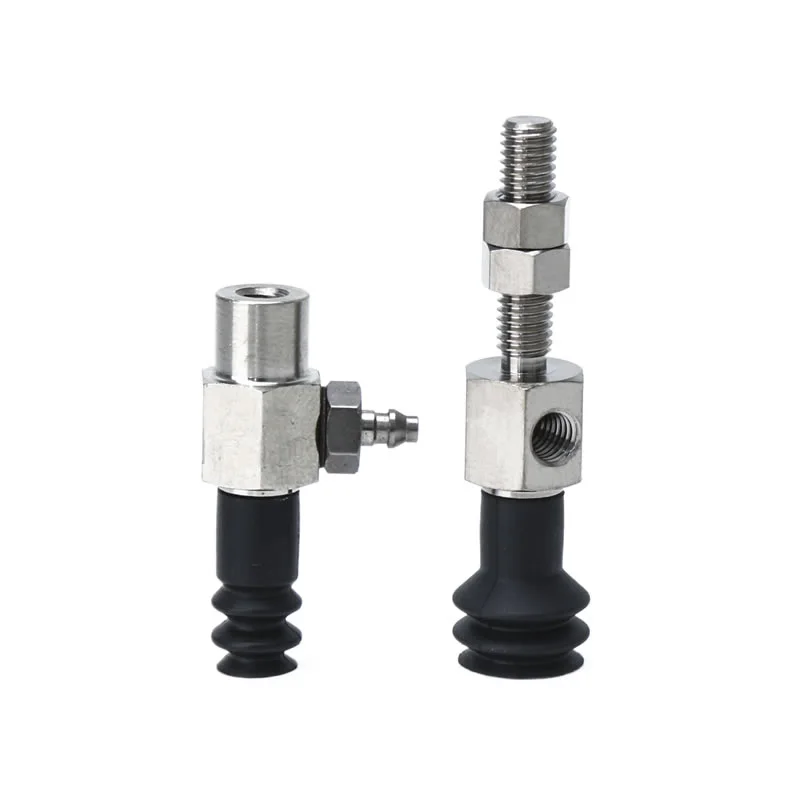

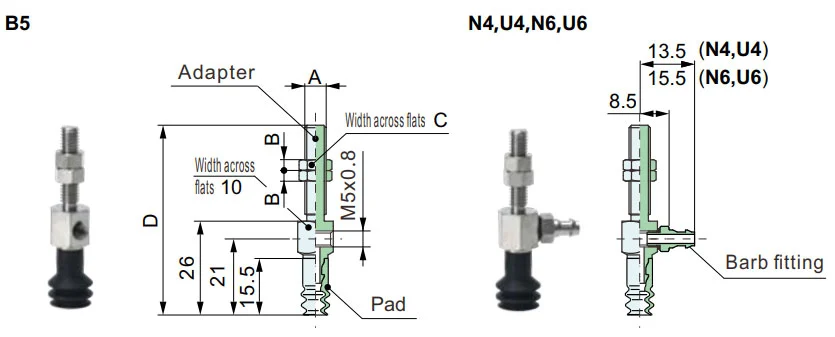

ZP2-Y
sisi
A5, A6
| Model | A | B | C | D | Menyesuaikan diri | ||||||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑦ vakum salur masuk |
⑧ Sambungan benang |
⑦ vakum salur masuk |
⑧ Sambungan benang |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0.8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Model untuk dirujuk: ZP2-YB15JGN-U4-A6 Penyesuai untuk dirujuk:ZPY1-U4-A6

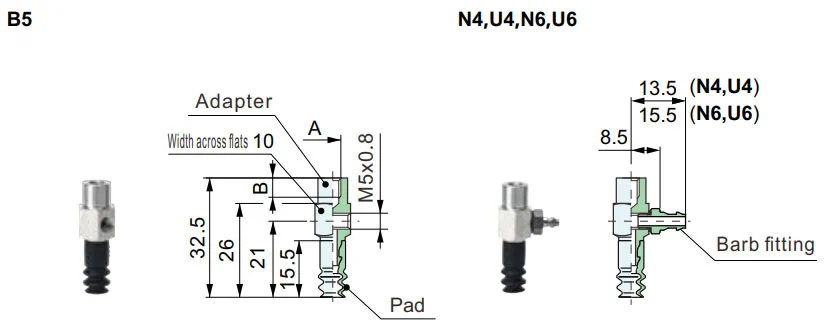

ZP2-Y
sisi
B4, B5
| Model | A | B | Menyesuaikan diri | ||||||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑦ vakum salur masuk |
⑧ Sambungan benang |
⑦ vakum salur masuk |
⑧ Sambungan benang |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0.7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Model untuk dirujuk: ZP2-Y06JS-N4-B4 Penyesuai untuk dirujuk:ZPY1-N4-B4
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
