Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).

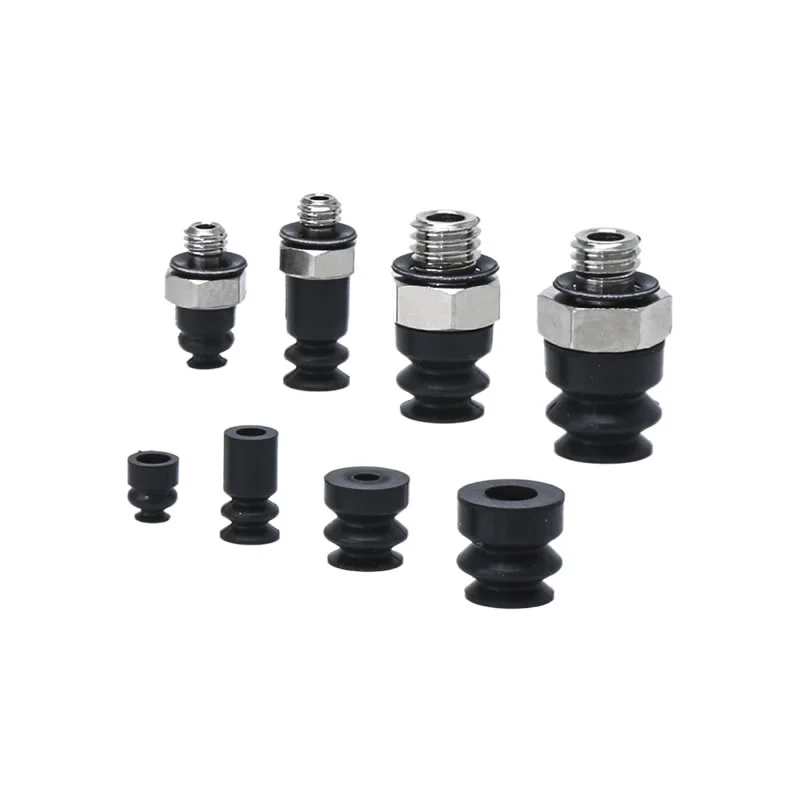

Cawan Sedut Vakum Belos Mini ZP2-ZJ
Dapatkan banyak pilihan Cawan Penyedut Vakum Mini Bellows ZP2-ZJ dari China di Zhejiang Comma Electric Co., Ltd. Unit-unit ini menampilkan reka bentuk belos gaya akordion: empat saiz khusus (φ2mm, φ4mm, φ5mm dan φ6mm) menggunakan struktur 1.5-belos 1, φ5mm, φ2mm, manakala φ2mm. φ30mm, φ40mm dan φ46mm) menggunakan struktur 4.5-belos. Semua cawan sedutan dalam siri ini dihasilkan menggunakan bahan getah dan silikon berkualiti tinggi, dengan pilihan bahan istimewa—seperti varian anti statik—juga tersedia.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Sedut Vakum Belos Mini ZP2-ZJ
Unit Pad Vakum Belos Siri ZP2
Siri ZP2-T Dengan Pad Vakum Belos Belos Penyesuai
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Commaelec ialah pengeluar terkemuka, Mini Bellows Vacuum Suction Cups ZP2-ZJ ialah penyelesaian ideal untuk pengendalian yang tepat dan stabil dalam persekitaran industri yang padat dan cekap tinggi.
Apakah ciri utama pad ZP2-ZJ?
Struktur Belos
Reka bentuk gaya akordion dengan konfigurasi 1.5 lapisan (φ2–φ6) dan 4.5 lapisan (φ15–φ46)
Lipatan fleksibel menyesuaikan diri dengan permukaan bahan kerja yang tidak rata, melengkung atau condong
Pampasan terbina dalam untuk sisihan ketinggian dan sudut, mengurangkan ralat kedudukan
Menghilangkan keperluan untuk ruang penimbal tambahan, sesuai untuk susun atur peralatan padat
Pilihan Bahan
NBR:kos efektif dan tahan haus untuk aplikasi umum
silikon:sesuai untuk persekitaran bersuhu tinggi dan bersih
Bahan tersuai (cth., anti statik) untuk industri elektronik dan sensitif
Koma memastikan kualiti bahan yang stabil dan prestasi yang konsisten merentas kelompok
Prestasi Tinggi
Sedutan yang kuat dan stabil walaupun pada permukaan yang tidak teratur atau condong
Mengurangkan risiko detasmen berbanding cawan rata konvensional
Teknologi pengedap vakum matang dan pegangan tekanan untuk operasi yang boleh dipercayai
Disokong oleh China Mini Bellows Vacuum Suction Cups ZP2-ZJ Kelebihan pengeluar:kecekapan kos, model yang pelbagai dan rantaian bekalan yang stabil
Cara Memilih Cawan Penyedut Vakum Belos Mini Yang Betul ZP2-ZJ
Memilih Cawan Penyedut Vakum Mini Bellow yang betul ZP2-ZJ bergantung pada keadaan kerja sebenar anda. Fokus pada faktor praktikal berikut:
1. Bentuk & Permukaan Bahan Kerja
Permukaan tidak rata / melengkung → pilih lebih banyak lapisan belos (4.5-lapisan) untuk fleksibiliti yang lebih baik
Bahagian yang kecil dan tidak rata → 1.5 lapisan adalah mencukupi dan lebih stabil
Struktur Bellows membantu mengimbangi perbezaan sudut dan ketinggian semasa menggenggam
2. Saiz & Berat Bahan Kerja
Bahagian kecil/ringan → φ2–φ6
Bahagian yang lebih besar atau lebih berat → φ15–φ46
Diameter yang lebih besar memberikan daya sedutan yang lebih kuat dan kestabilan yang lebih baik
3. Persekitaran Kerja
Keadaan biasa → NBR (kos efektif)
Suhu tinggi / persekitaran bersih → silikon
Bahagian elektronik / sensitif → bahan anti statik
Koma menyokong penyesuaian bahan untuk memadankan keperluan industri tertentu
4. Ruang & Susun Atur Peralatan
Sistem automasi padat → ZP2-ZJ sesuai kerana tidak memerlukan ruang penimbal tambahan
Pastikan ketinggian cawan dan lejang sepadan dengan reka bentuk mesin anda
Semak keserasian dengan sistem pelekap dan vakum sedia ada
5. Mengendalikan Kelajuan & Ketepatan
Pilih-dan-tempat berkelajuan tinggi → cawan yang lebih kecil dengan tindak balas pantas
Kedudukan ketepatan diperlukan → pilih lapisan belos yang sesuai untuk mengurangkan salah jajaran
6. Keperluan Kestabilan
Jika bahan kerja condong atau kedudukan tidak konsisten, utamakan:
Belos berbilang lapisan
Kawasan hubungan yang lebih besar
Ini meningkatkan pengedap dan mengurangkan kegagalan sedutan
Petua Pemilihan Praktikal
Jika anda tidak pasti, mulakan dengan:
Saiz sederhana (cth., φ15–φ30)
Bahan silikon atau NBR
1.5 lapisan untuk kegunaan umum / 4.5 lapisan untuk permukaan yang kompleks
Kemudian optimumkan berdasarkan prestasi ujian sebenar.

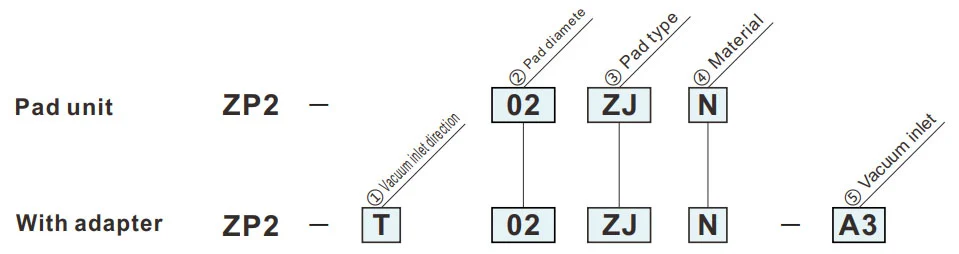

Cara Memesan
- Untuk kegunaan di mana tiada ruang untuk penimbal (jenis spring).
- Bahan kerja dengan permukaan penjerapan condong.
| ①Arah masuk vakum | |
| T | Menegak |
| ③Jenis pad | |
| ZJ | Belos |
|
⑤ Salur masuk vakum
② Diameter pad(mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0.5(Lelaki) | ● | ● | — | — |
| A5 | M5x0.8(Lelaki) | — | — | ● | ● |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.

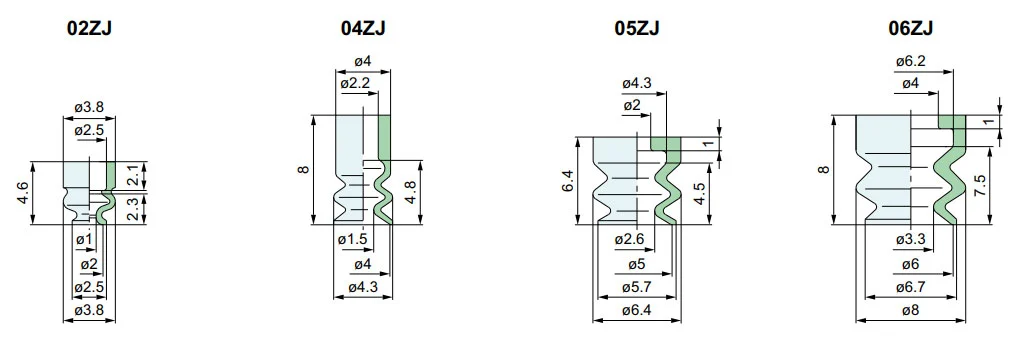

Dimensi (mm)
Simbol hijau ialah model tersuai.
ZJ
Belos
| Model | |||
|
② Pad dia. |
③ Pad taip |
④ Pad bahan |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Model untuk dirujuk: ZP2-02ZJS

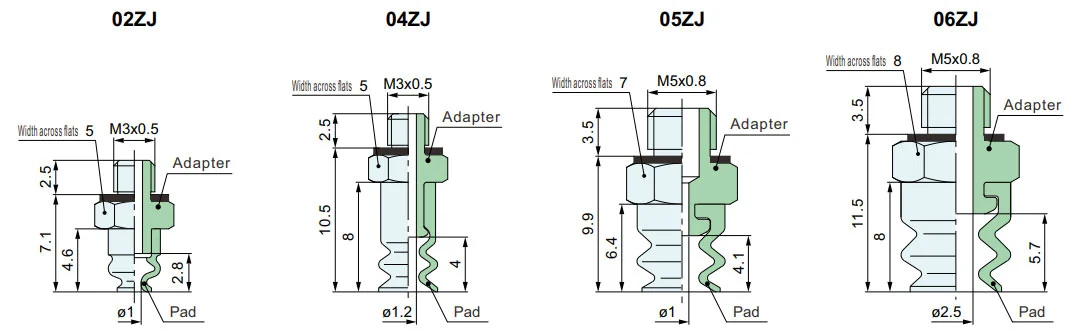

ZP2-T
Menegak
| Model | Penyesuai | |||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ vakum salur masuk |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Model untuk dirujuk: ZP2-T04ZJGS-A3
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
