Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).

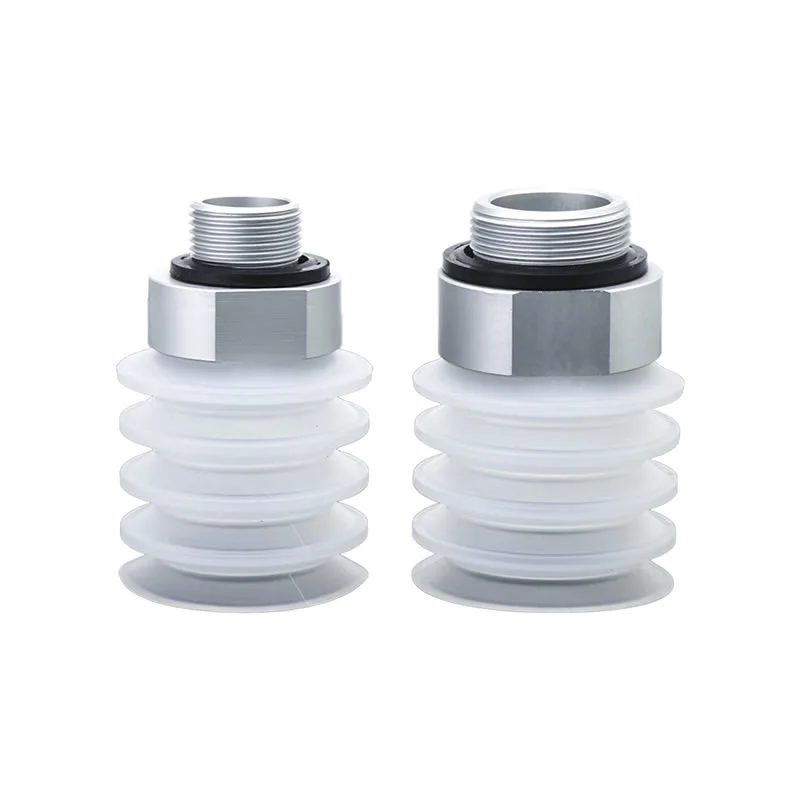

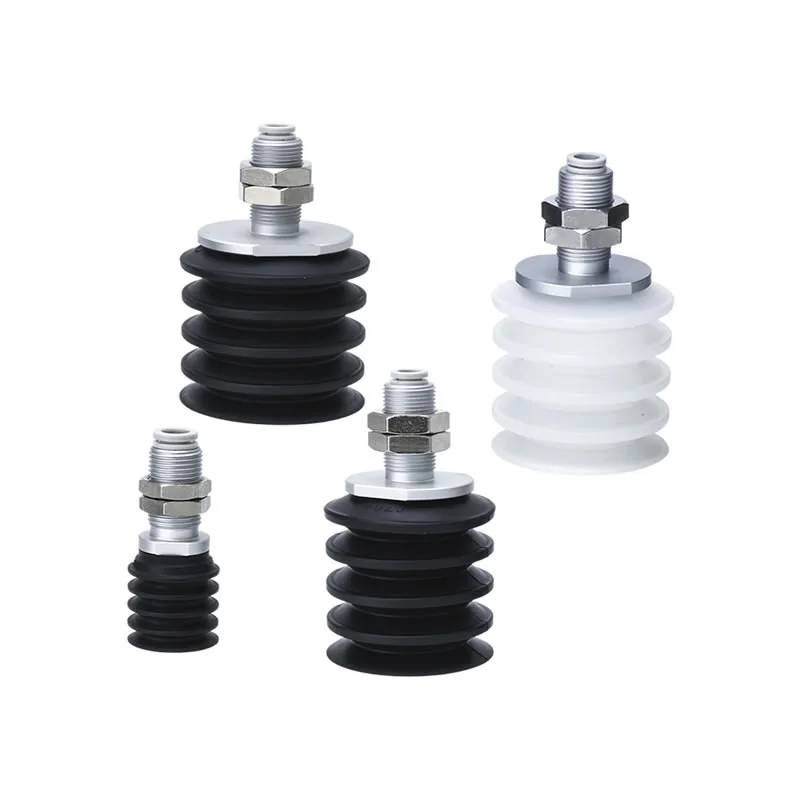

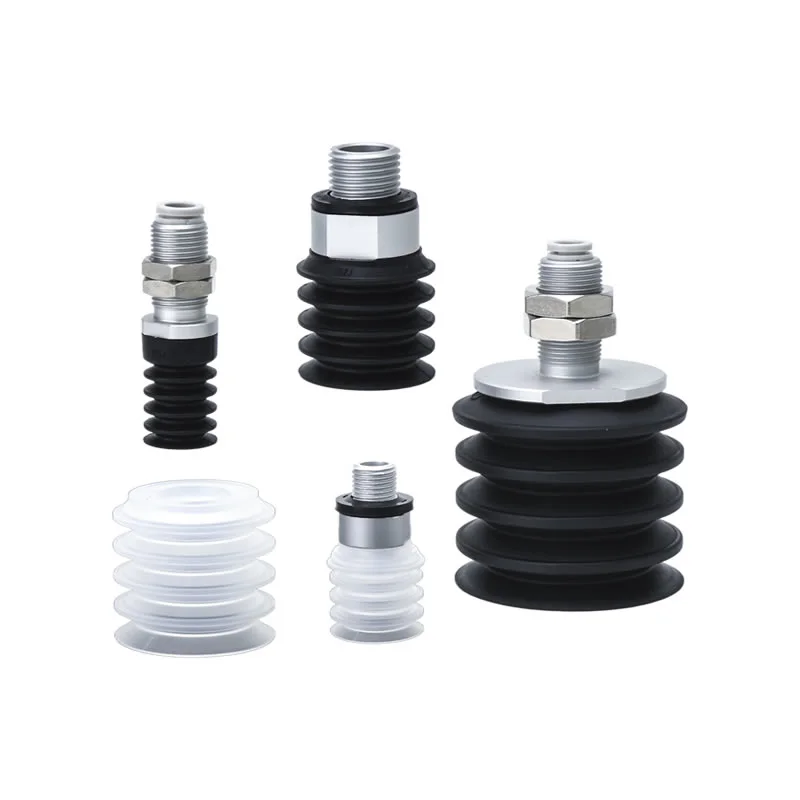

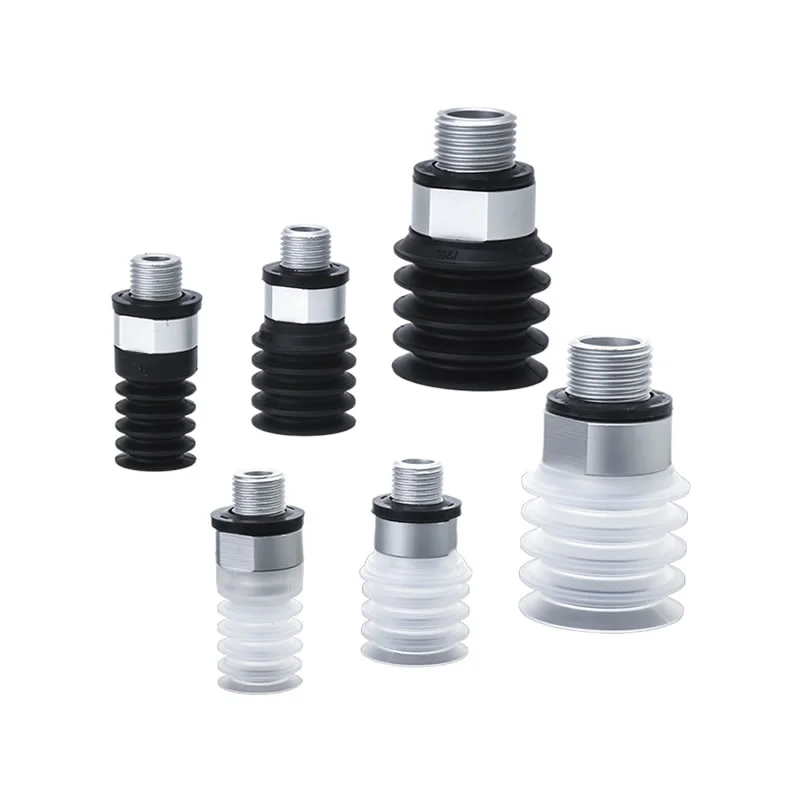

Cawan Penyedut Vakum Belos ZP2-ZJ
Cawan Penyedut Vakum Bellows Kilang Commaelec ZP2-ZJ menyediakan penyelesaian untuk aplikasi automasi industri yang menggabungkan keberkesanan kos dengan prestasi yang boleh dipercayai. Reka bentuk belos akordion (1.5-lapisan untuk φ2–φ6, 4.5-lapisan untuk φ15–φ46) menyesuaikan diri dengan permukaan yang tidak rata dan bersudut, mengimbangi sisihan kedudukan dan memastikan sedutan yang stabil. Dibuat dengan bahan berkualiti tinggi dan teknologi vakum matang, ia memberikan lekatan yang kuat dan menyokong penyelesaian tersuai dengan bekalan yang stabil.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Penyedut Vakum Belos ZP2-ZJ
Unit Pad Vakum Belos Siri ZP2
Siri ZP2-T Dengan Pad Vakum Belos Belos Penyesuai
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Kelebihan Bellows Vacuum Suction Cups ZP2-ZJ
Pengendalian Berkelajuan Tinggi
Direka untuk tindak balas pantas dalam sistem automatik, memastikan sedutan yang stabil semasa operasi pilih-dan-tempat kitaran tinggi.
Kebolehsuaian Unggul
Struktur belos fleksibel mudah mematuhi permukaan yang tidak rata, melengkung atau condong untuk pengedap yang boleh dipercayai.
Padat / Menjimatkan Ruang
Tidak memerlukan ruang penimbal tambahan, menjadikannya ideal untuk peralatan padat dan susun atur padat.
Kepelbagaian Bahan
Tersedia dalam NBR, silikon dan bahan tersuai untuk disesuaikan dengan suhu dan persekitaran kerja yang berbeza.
Pilihan Tanpa Tanda
Bahan bukan penanda pilihan membantu melindungi permukaan sensitif seperti kaca atau komponen elektronik.
Faq
Apakah gaya ZJ?
Bellows Vacuum Suction Cups ZP2-ZJ mempunyai struktur akordion (belos) yang direka untuk fleksibiliti dan kestabilan.
Tersedia dalam reka bentuk 1.5 lapisan (φ2–φ6) dan 4.5 lapisan (φ15–φ46)
Menyesuaikan diri dengan permukaan yang tidak rata, melengkung atau condong
Mengimbangi penyimpangan ketinggian dan sudut semasa pengendalian
Menghapuskan keperluan untuk ruang penimbal tambahan, sesuai untuk persediaan automasi padat
Apakah bahan yang ada?
NBR: kos efektif dan tahan haus untuk kegunaan umum
Silikon: sesuai untuk persekitaran suhu tinggi dan bersih
Bahan tersuai: Cawan sedut vakum belos ZP2-ZJ tersedia dalam varian anti-statik atau bahan komposit khas yang disesuaikan dengan keperluan industri tertentu.
Commaelec memastikan kualiti bahan yang konsisten dan menyokong penyelesaian yang disesuaikan berdasarkan keadaan kerja
Apakah aplikasi biasa?
Sistem pilih-dan-tempat robotik
Mengendalikan bahan kerja yang tidak teratur atau bersudut
Elektronik, pemasangan bahagian kecil dan pembuatan ketepatan
Peralatan automasi padat di mana ruang terhad
Bagaimanakah ia dikonfigurasikan?
Berbilang saiz: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Pilihan belos 1.5 lapisan atau 4.5 lapisan bergantung pada keperluan aplikasi
Serasi dengan pelbagai sistem pemasangan dan vakum
Menyokong konfigurasi tersuai untuk projek tertentu

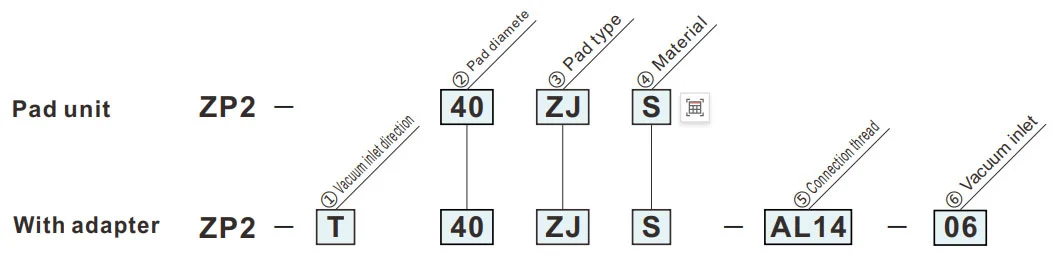

Cara Memesan
- Untuk kegunaan di mana tiada ruang untuk penimbal (jenis spring).
- Bahan kerja dengan permukaan penjerapan condong.
| ③Jenis pad | |
| ZJ | Belos (4.5-Peringkat) |
| ④ Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
| ①Arah masuk vakum |
⑤ ⑥
② Diameter pad(mm)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Menegak |
|
⑤Benang sambungan | Benang lelaki | AL12 | M12 x1.0 | ● | ● | - | - | - |
| AL14 | M14 x1.0 | - | - | ● | ● | ● | |||||
| ⑥Salur masuk vakum | Pemasangan satu sentuhan | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Benang lelaki | A10 | M10 x1.0 | ● | ● | - | - | - | |||
| A16 | M16 x1.0 | - | - | ● | - | - | |||||
| A20 | M20 x1.5 | - | - | - | ● | - | |||||
| A30 | M30 x1.5 | - | - | - | - | ● | |||||
Dimensi (mm)
Simbol hijau ialah model tersuai.

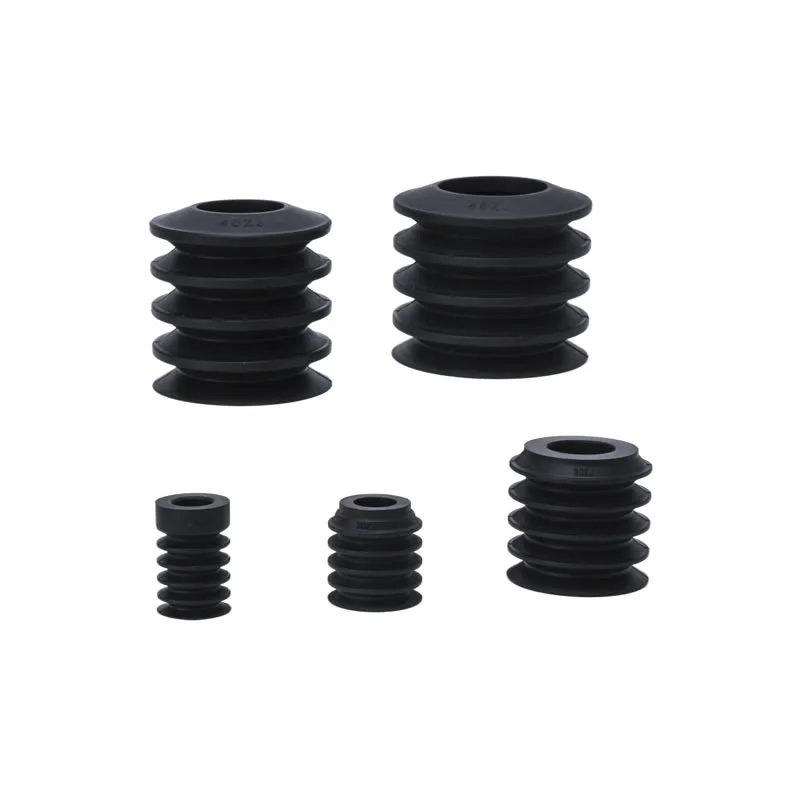

ZJ
Belos
| Model | øA | øB | øC | øD | øE | P | Y | |||
|
② Pad dia. |
③ Pad taip |
④ Pad bahan |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Model untuk dirujuk: ZP2-B15ZJS

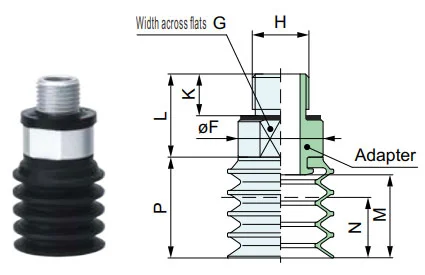

ZP2-T
Menegak
| Model | øF | G | H | K | L | M | N | P | Penyesuai | |||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑥ vakum salur masuk |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1.5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1.5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1.5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Model untuk dirujuk: ZP2-TB15ZJS-A10

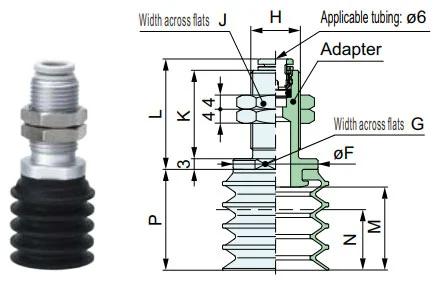

ZP2-T
Menegak
| Model | øF | G | H | J | K | L | M | N | P | Penyesuai | ||||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ Sambungan benang |
⑥ vakum salur masuk |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Model untuk dirujuk: ZP2-TB30ZJS-AL14-06
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
