Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).

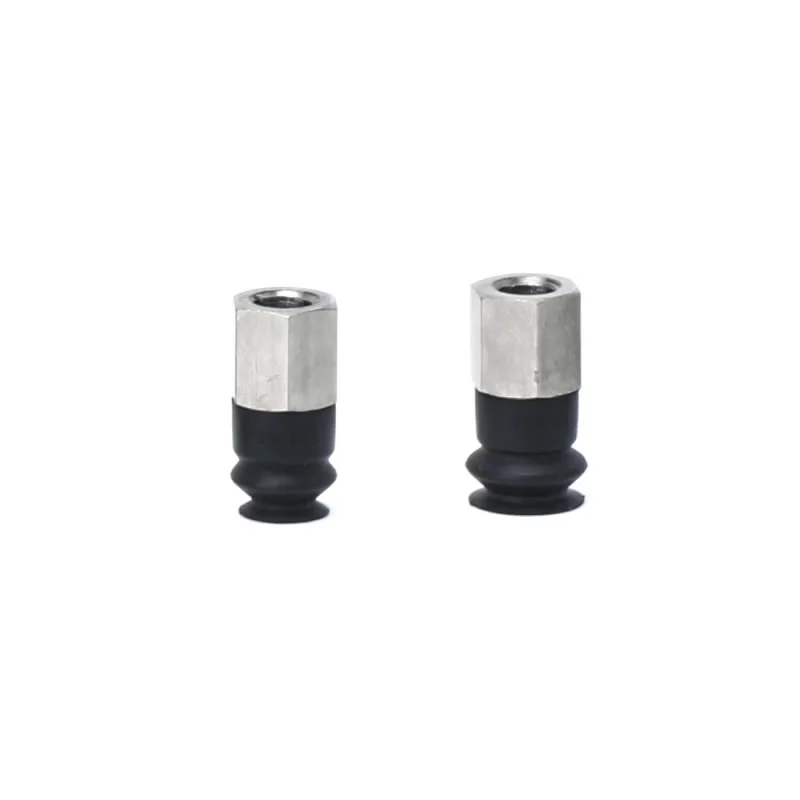

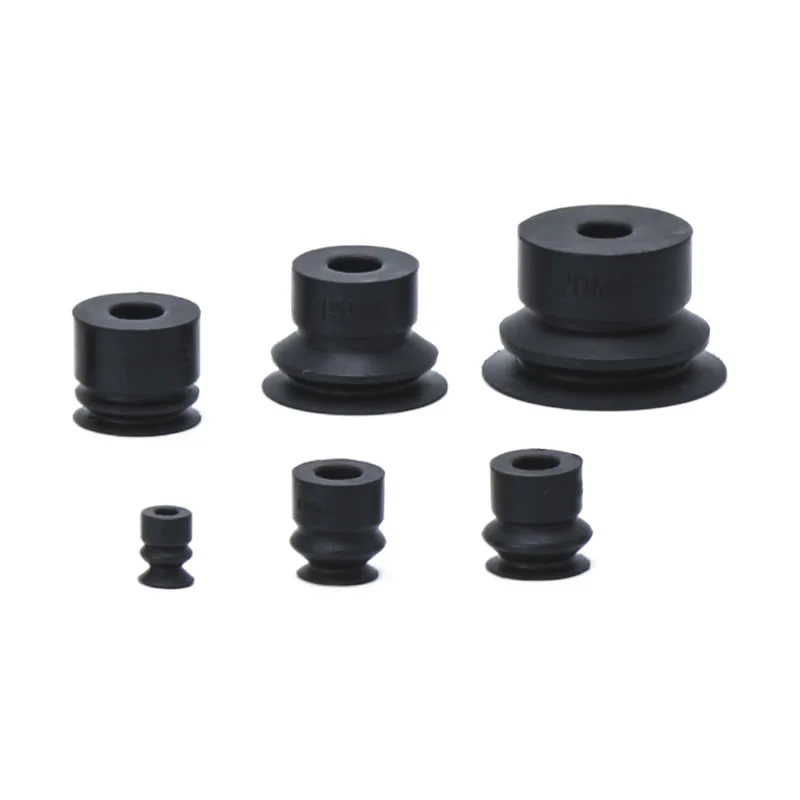

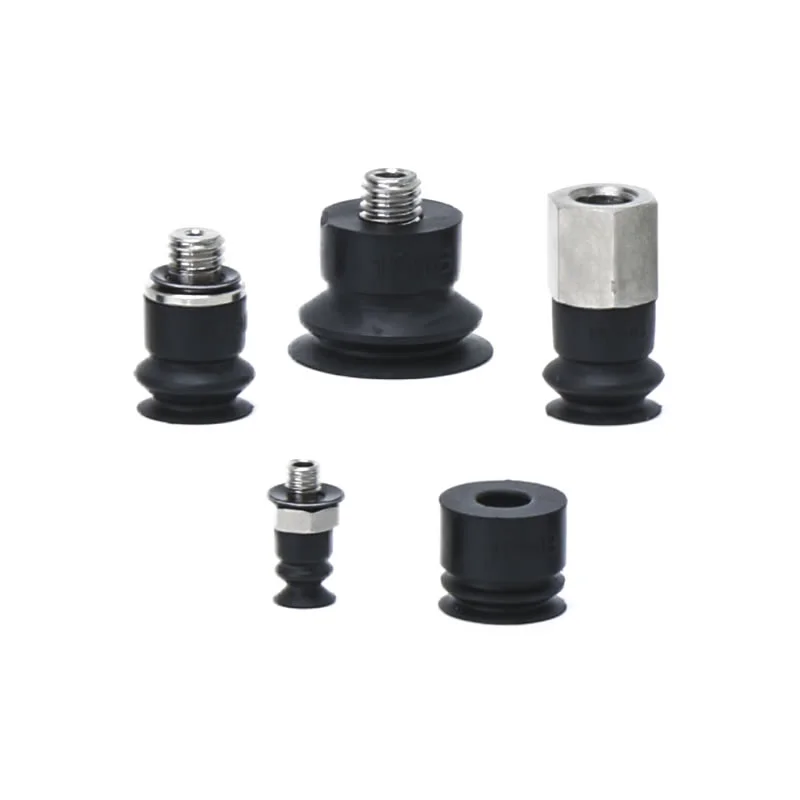

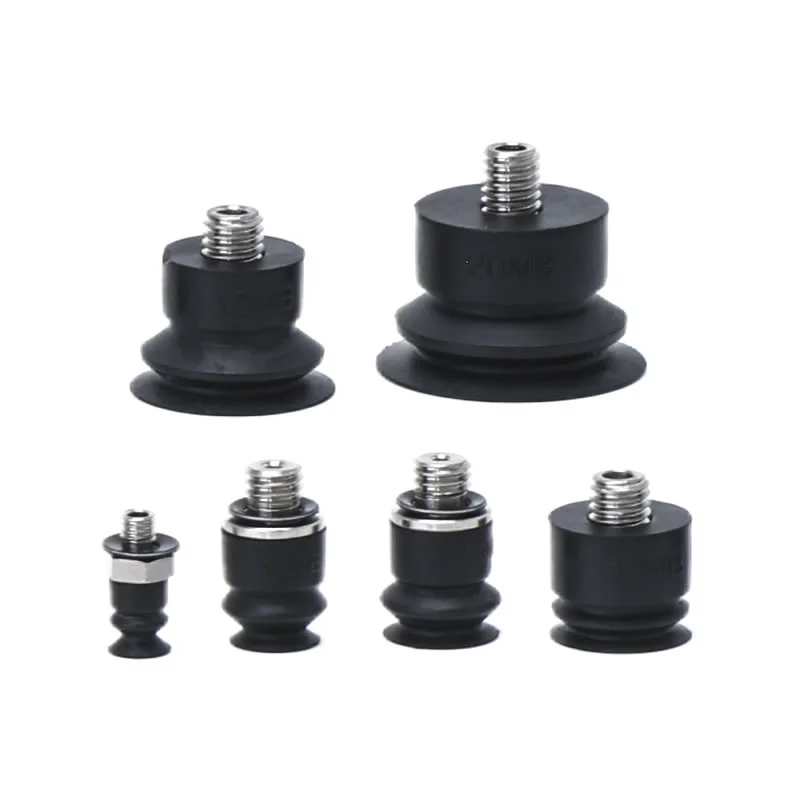

Cawan Penyedut Vakum Belos ZP2-MB
Sebagai pengeluar terkemuka di China, kilang kami menawarkan Bellows Vacuum Suction Cups ZP2-MB (diameter ø4–20 mm) yang direka khusus untuk bahan kerja senget atau sfera. Kami menyediakan penyelesaian yang menampilkan struktur beralun unik (gaya akordion) yang membolehkan kefungsian kusyen terbina dalam tanpa memerlukan ruang tambahan. Kami mengekalkan stok sedia dalam bahan NBR, silikon dan anti statik, serta menawarkan pilihan antara muka berulir M3/M5.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Penyedut Vakum Belos ZP2-MB
Unit Pad Vakum Belos Siri ZP2
Siri ZP2-T Dengan Pad Vakum Belos Belos Penyesuai
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Zhejiang Comma Electric Co., Ltd. secara profesional menghasilkan Bellows Vacuum Suction Cup berkualiti tinggi ZP2-MB. Kilang kami juga menyediakan perkhidmatan tersuai dan sampel percuma untuk anda. Ia adalah komponen sedutan fleksibel miniatur dalam sistem automasi pneumatik, direka khusus untuk permukaan yang tidak sekata, sfera atau condong.
Teknologi Teras
Keserasian Tinggi dengan Permukaan Tidak Sekata:Menampilkan struktur belos gaya akordion, Bellows Vacuum Suction Cups ZP2-MB secara automatik menyesuaikan diri dan mematuhi ketat pada permukaan benda kerja berbentuk sfera, condong atau tidak sekata, memastikan proses cengkaman yang selamat dan stabil.
Reka Bentuk Kusyen Bersepadu:Struktur berlipat memberikan keanjalan fizikal yang wujud, menyerap impak sentuhan dengan berkesan tanpa memerlukan pelekap penimbal tambahan yang dimuatkan dengan spring—dengan itu menjimatkan ruang pemasangan dengan ketara.
Aplikasi Pengecilan Ketepatan:Kejuruteraan khusus untuk komponen kecil dan ketepatan; berfungsi sebagai penyelesaian teras untuk mengendalikan bahagian mikro dalam pembuatan elektronik, pemasangan ketepatan dan sistem automasi padat.
Kebolehgunaan Pelbagai Industri:Digunakan secara meluas untuk mencengkam komponen elektronik sfera kecil, bahagian logam yang tidak teratur, dan kelengkapan plastik condong; disepadukan dengan lancar ke dalam sistem robotik berskala kecil dan peralatan pembungkusan ketepatan.
Penyesuaian ruang padat:Tiada ruang pemasangan penimbal tambahan (jenis spring) diperlukan. Struktur bersepadu direka bentuk untuk peralatan automasi terhad ruang atau petua lengan robot, membolehkan penyepaduan lancar ke dalam pelbagai barisan pengeluaran padat.
Spesifikasi utama:Pilihan diameter: Siri sandblasted Bellows Vacuum Suction Cups ZP2-MB tersedia dalam berbilang diameter standard, termasuk φ4mm, φ6mm, φ8mm, φ10mm, φ15mm dan φ20mm.
Pemilihan Bahan:Pelbagai bahan tersedia untuk memenuhi keperluan operasi yang pelbagai, termasuk getah nitril (NBR, dengan 'N' dalam penetapan model), getah silikon (bertanda 'S'), getah poliuretana, serta bahan khusus seperti getah nitril konduktif dan getah silikon konduktif (bertanda 'GS'). Bahan-bahan ini direka bentuk untuk memenuhi sifat anti-statik dan rintangan kepada persekitaran kimia tertentu.
Pilihan sambungan:Berbilang sambungan berulir tersedia, termasuk A3 untuk benang luar M3×0.5 (serasi dengan cawan sedutan φ4mm) dan A5/H5 untuk benang luar M5×0.8 (serasi dengan cawan sedutan φ6mm, φ8mm dan lebih besar). Sesetengah model juga menyokong sambungan benang dalaman B5, memudahkan penyepaduan lancar dengan saluran paip vakum dan aksesori lengan robotik.

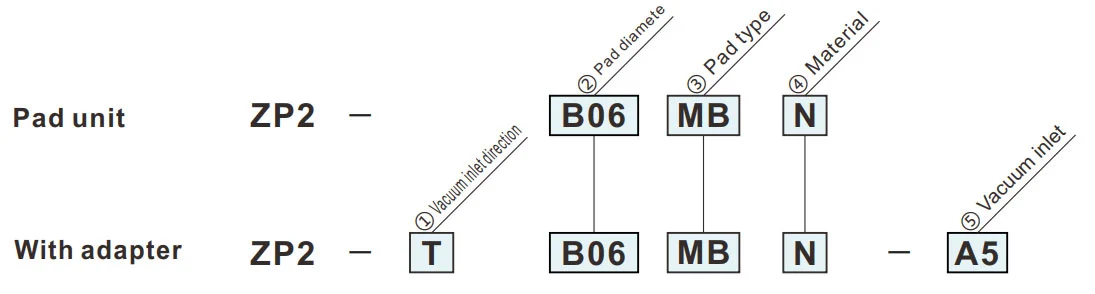

Cara Memesan
- Untuk kegunaan di mana tiada ruang untuk penimbal (jenis spring).
- Bahan kerja dengan permukaan penjerapan condong.
| ①Arah masuk vakum | |
| T | Menegak |
| ③Jenis pad | |
| MB | Belos |
|
⑤ Salur masuk vakum
② Diameter pad(mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0.5(Lelaki) | ● | — | — | — | — | — |
| H5 | M5x0.8(Lelaki) | — | ● | ● | ● | ● | ● |
| B5 | M5x0.8(Perempuan) | — | ● | ● | — | — | — |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
Dimensi (mm)
Simbol hijau ialah model tersuai.
MB
Belos
B04
| Model | |||
|
② Pad dia. |
③ Pad taip |
④ Pad Bahan |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Model untuk dirujuk: ZP2-B04MBS
Dimensi Pemasangan Penyesuai
MB
Belos
B06,B08
| Model | øA | øB | øC | øD | |||
|
② Pad dia. |
③ Pad taip |
④ Pad bahan |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Model untuk dirujuk: ZP2-B06MBN
Dimensi Pemasangan Penyesuai
MB
Belos
B10,B15,B20
| Model | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② Pad dia. |
③ Pad taip |
④ Pad bahan |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Model untuk dirujuk: ZP2-B10MBN
Dimensi Pemasangan Penyesuai
Pad yang berkenaan: B10MB B15MB
Pad yang berkenaan: B20MB
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
