Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).

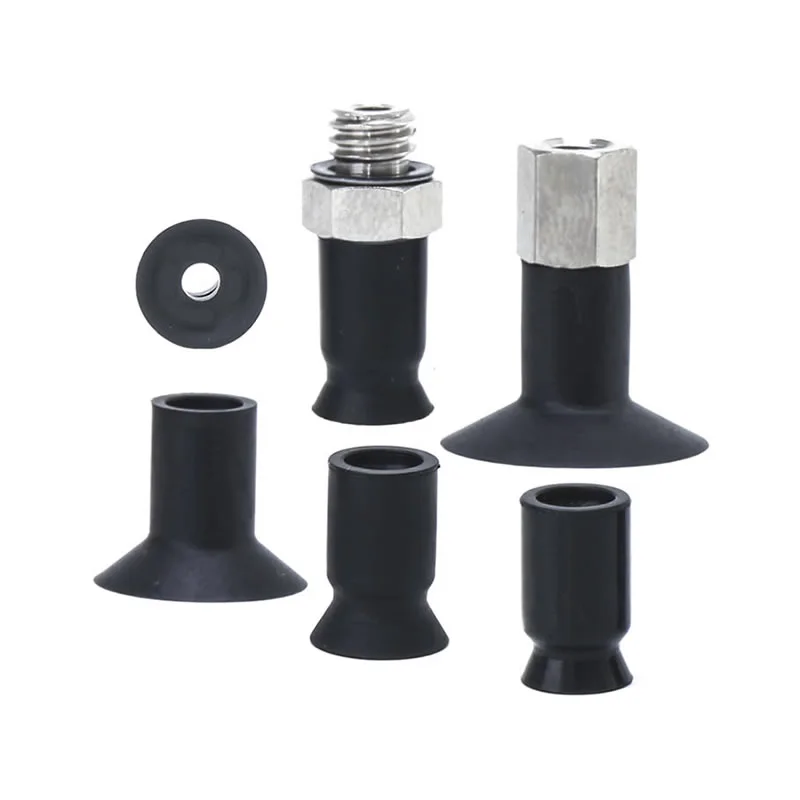

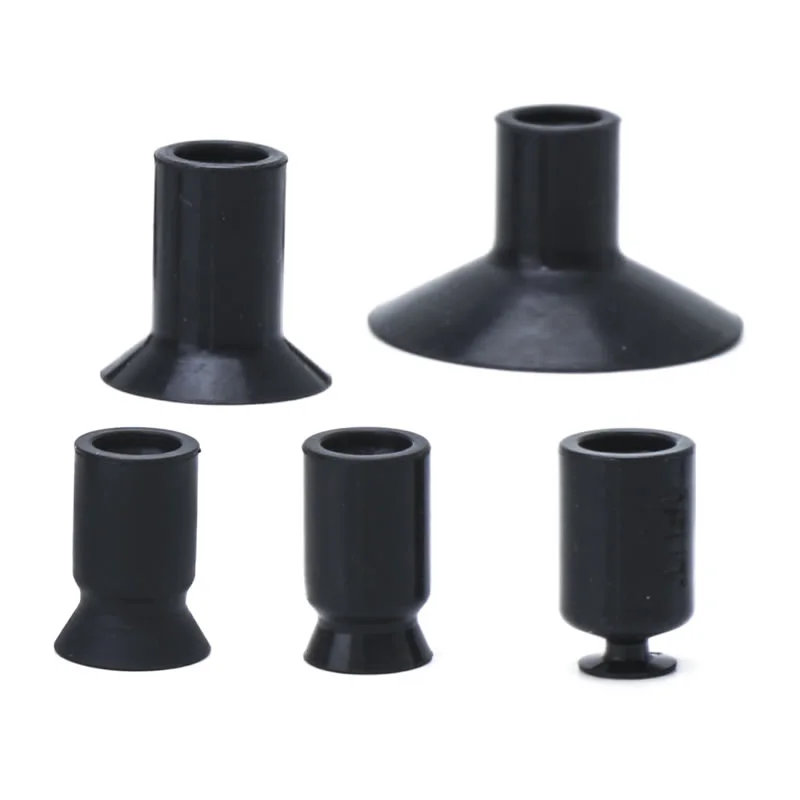

Cawan Penyedut Vakum Padat ZP2
Sebagai pengilang profesional China, kilang kami menawarkan Cawan Penyedut Vakum Kompak Tersuai ZP2 (ø6-8) dengan tetulang rusuk untuk rintangan galas beban dan ubah bentuk yang tinggi. Kami juga menyediakan siri UT nipis ZP2 (ø5-20) dengan skirt langsing untuk pengendalian bahan rapuh tanpa kedutan. Kami menyimpan pilihan anti-statik dan keluli tahan karat untuk talian bateri elektronik dan litium.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Penyedut Vakum Padat ZP2
Unit Pad Vakum Kompak Siri ZP2
Siri ZP2-T Dengan Pad Vakum Padat Penyesuai
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Sebagai pengeluar terkemuka China, kilang kami menawarkan penyelesaian Cawan Sedut Vakum Kompak ZP2 yang direka khusus untuk industri ketepatan, yang menampilkan kelebihan teras berikut:
Prestasi Tinggi, Kos Rendah:Dengan memanfaatkan rantaian bekalan domestik yang matang, kami mengawal kos dengan berkesan sambil memastikan prestasi sedutan yang luar biasa, sekali gus mengurangkan perbelanjaan perolehan untuk pelanggan kami.
Reka Bentuk Beban Tinggi Siri ZP2:Cawan Penyedut Vakum Kompak ZP2 (ø6–8) kami menampilkan struktur bertetulang rusuk yang unik. Walaupun pada dimensi yang sangat kecil, ia memberikan ketahanan yang luar biasa terhadap ubah bentuk dan kestabilan beban, menjadikannya pilihan pilihan untuk mengendalikan kepingan logam nipis dan komponen plastik ketepatan.
Siri UT Profil Nipis ZP2:Direka khusus untuk bahan kerja yang fleksibel (ø5–20), siri ini menampilkan struktur skirt ultra nipis. Reka bentuk berprofil rendah ini berkesan menghalang bahan rapuh—seperti filem nipis dan kepingan vinil—daripada berkedut atau berubah bentuk semasa proses sedutan.
Bekalan Stabil:Disokong oleh proses pembuatan yang matang, kami menggunakan bahan berkualiti tinggi (seperti silikon) bersama-sama dengan teknologi pengekalan vakum termaju untuk memastikan operasi cengkaman yang selamat dan stabil; tambahan pula, inventori kami yang banyak membolehkan penghantaran pantas untuk memenuhi permintaan pelanggan.
Soalan Lazim
Apakah jenis pad ZP2 yang berbeza?
Cawan Penyedut Vakum Kompak ZP2 menawarkan beberapa struktur pad untuk dipadankan dengan keadaan kerja sebenar:
Jenis rata: untuk permukaan licin, tegar dengan pengedap yang stabil
Rata dengan rusuk: meningkatkan pengedap vakum pada permukaan yang sedikit kasar
Jenis Bellows: mengimbangi perbezaan ketinggian dan menyediakan kusyen
Commaelec menyediakan berbilang konfigurasi untuk memastikan kesesuaian dan prestasi yang lebih baik dalam sistem automasi.
Apakah julat saiz yang tersedia?
Saiz standard termasuk: φ40, φ50, φ63, φ80, φ100, φ125
Diameter yang lebih kecil: sesuai untuk bahagian ketepatan atau ringan
Diameter lebih besar: sedutan lebih kuat untuk bahan kerja berat atau besar
Kilang Commaelec mengekalkan stok yang stabil dan menyokong saiz tersuai untuk keperluan berasaskan projek.
Bagaimanakah cawan ZP2 dibandingkan dengan ZP3 atau ZP?
Siri ZP2: reka bentuk seimbang dengan ketegaran yang lebih tinggi dan kebolehsuaian sendi bebola, sesuai untuk kegunaan umum hingga tugas berat
Siri ZP3: biasanya dioptimumkan untuk pengendalian yang lebih ringan, lebih pantas dan persediaan yang lebih padat
Siri ZP (standard): aplikasi asas dengan struktur yang lebih ringkas
Berbanding dengan yang lain, Cawan Penyedut Vakum Kompak ZP2 memberikan kestabilan yang lebih baik pada permukaan yang tidak rata sambil mengekalkan fleksibiliti dalam pemasangan dan pemilihan bahan.
Adakah ia sesuai untuk bahagian yang halus?
Ya, dengan konfigurasi yang betul:
Gunakan bahan lembut seperti silikon untuk sentuhan lembut
Pilih belos atau jenis kusyen untuk mengurangkan daya hentaman
Lekapan penimbal pilihan membantu melindungi permukaan rapuh seperti kaca atau bahagian bersalut
Cara Memesan
- 8 jenis ø6 hingga ø20 ditambah.
- C: Untuk bahan kerja yang mudah berubah bentuk. Bahan kerja boleh ditanggalkan dengan mudah terima kasih kepada tulang rusuk.
- UT: Untuk penjerapan bahan kerja lembut seperti kepingan nipis atau vinil. Kedutan atau ubah bentuk semasa penjerapan berkurangan.
- Berkenaan dengan penyesuai siri ZP.
|
③ Jenis pad
② Diameter pad(mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Jenis Rata dengan Tulang Rusuk | — | — | ● | ● | ● | — | — | — | — |
| UT | Jenis Rata Nipis | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
| Dimensi Pemasangan Penyesuai | |
| Jika penyesuai akan dibuat oleh pelanggan, reka bentuk penyesuai dengan dimensi yang ditunjukkan dengan betul. |
|
Dimensi (mm)
Simbol hijau ialah model tersuai.
HT
Rata Nipis Dengan Jenis Rusuk
| Model | øA | øB | |||
|
② Pad dia. |
③ Pad taip |
④ Pad bahan |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Model untuk dirujuk: ZP2-B06CGN
HT
Rata Nipis Dengan Jenis Rusuk
| Model | øA | øB | øC | Y | |||
|
② Pad dia. |
③ Pad taip |
④ Pad bahan |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Model untuk dirujuk: ZP2-05UTN
Spesifikasi
| Gelang kunci/ Jenis pad | Diameter/dimensi pad | Permohonan | ||||||||||||||||
| 2×4 | 3.5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Tanpa Cincin Kunci | Jenis Rata (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Untuk bahan kerja dengan permukaan rata dan tidak cacat |
| Jenis Bujur (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Untuk bahan kerja dengan had pada permukaan penjerapan | |
| Jenis Rata Nipis (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Untuk bahan kerja lembut seperti kepingan nipis atau vinil. Kedutan atau ubah bentuk semasa penjerapan boleh dikurangkan. | |
| Jenis Rata Nipis dengan tulang rusuk (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Untuk bahan kerja lembut seperti kepingan nipis atau vinil. Bahan kerja boleh ditanggalkan dengan mudah terima kasih kepada tulang rusuk | |
| Jenis Belos (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Untuk kegunaan di mana tiada ruang untuk penampan atau untuk bahan kerja dengan permukaan condong | |
| Dengan Cincin Kunci | Jenis Rata (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk bahan kerja dengan permukaan rata dan tidak cacat |
| Jenis Rata dengan tulang rusuk (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk bahan kerja yang mudah berubah bentuk. Bahan kerja boleh ditanggalkan dengan mudah terima kasih kepada tulang rusuk | |
| Jenis Belos (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Untuk kegunaan di mana tiada ruang untuk penampan atau untuk bahan kerja dengan permukaan condong | |
| Jenis Deep (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Untuk bahan kerja dengan permukaan melengkung atau untuk bahan kerja sfera | |
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
Manual Pemasangan
