Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).
Cawan Penyedut Vakum Kiub ZP2
Commaelec ialah kilang terkemuka yang menawarkan Cawan Penyedut Vakum Kiub ZP2 berkualiti tinggi. Pemasangan fleksibel, pelbagai saiz, Cawan sedutan boleh disertakan dengan penyesuai atau pendakap penimbal，Arah salur masuk vakum adalah fleksibel, termasuk arah menegak dan sisi. Terdapat juga aksesori keluli tahan karat yang sesuai untuk industri bateri litium.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Penyedut Vakum Kiub ZP2
Unit Pad Vakum Kiub Siri ZP2
Siri ZP2-T Dengan Pad Vakum Kiub Penyesuai
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber

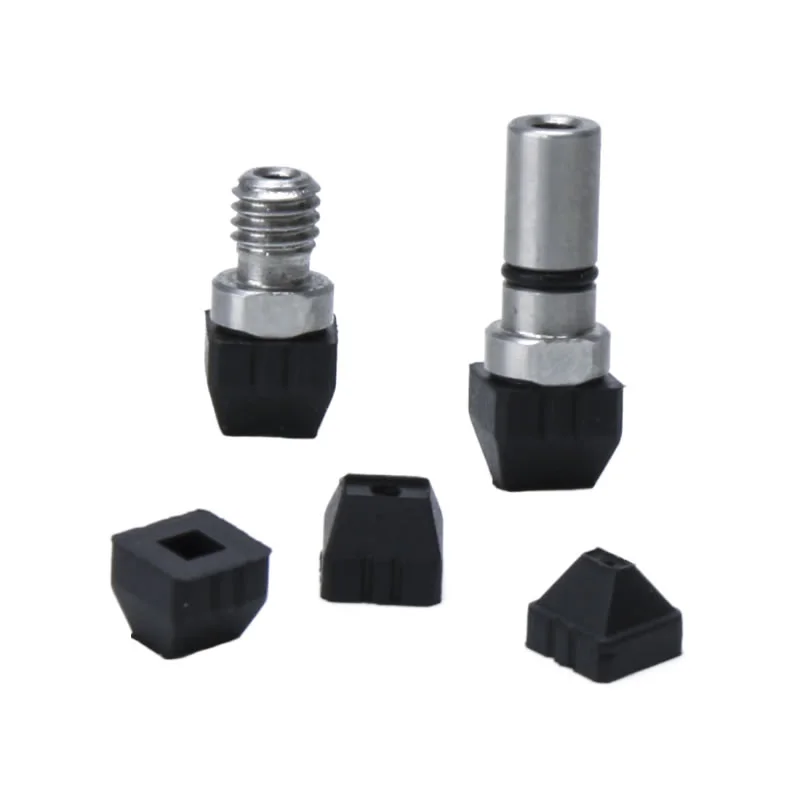

Cube Vacuum Suction Cups ZP2 ialah cawan vakum berbentuk segi empat tepat ultra-kompak yang direka bentuk untuk bahan kerja mikro dan segi empat tepat/segi empat tepat. Menampilkan dimensi ultra-kompak dan cengkaman ketepatan, ia sesuai untuk mengendalikan komponen halus dalam barisan pengeluaran automatik ketepatan. Sebagai komponen teras untuk mikroelektronik dan perkakasan ketepatan, cawan ini sangat ringan, dengan berkesan mengurangkan beban pada pengesan akhir robotik. Ia amat sesuai untuk pengendalian bahan kerja kecil berkelajuan tinggi dan frekuensi tinggi.
Senario aplikasi biasa:
1. Pengilangan elektronik, termasuk pemasangan cip, perintang mikro/kondenser, dan pengendalian komponen pematerian mikro PCB.
2. Perkakasan ketepatan:pemuatan automatik dan pengendalian komponen ultra-kompak termasuk skru mikro, plat spring logam persegi, dan galas kecil.
3. Peranti Optik:Meraih dan Meletakkan Kanta Mikro dan Slip Kaca Optik Persegi Tanpa Habuk, Bahan Silikon Boleh Mengelakkan Meninggalkan Kesan.
Aspek Utama Cawan Sedut Vakum Kiub ZP2
Varieti Pad
Jenis rata:Sesuai untuk permukaan licin dan tegar dengan sedutan yang stabil
Rata dengan rusuk:Menyediakan pengedap tambahan pada permukaan bertekstur sedikit
Jenis belos:Menyesuaikan diri dengan permukaan yang tidak rata dan mengurangkan kesan semasa sentuhan
Pelbagai jenis pad membenarkan pemilihan yang fleksibel untuk keperluan automasi industri yang berbeza
Bahan
NBR:Kos efektif, tahan haus untuk pengendalian umum
silikon:Tahan suhu tinggi dan lembut pada permukaan halus
Poliuretana (PU):Tahan lama untuk operasi kitaran tinggi
FKM / EPR:Tahan bahan kimia untuk persekitaran khusus
Pilihan bahan tersuai tersedia daripada Commaelec untuk memadankan keperluan bahan kerja tertentu
Soalan Lazim
Apakah perbezaan antara ZP dan ZP2?
Siri ZP: Cawan sedutan standard untuk aplikasi umum dengan struktur yang lebih ringkas
Siri ZP2: Reka bentuk sambungan bebola dengan ketegaran tinggi membolehkan penyesuaian yang lebih baik kepada permukaan yang tidak rata atau condong
ZP2 memberikan kestabilan yang lebih kukuh, pengendalian beban yang lebih berat dan lebih banyak pilihan bahan berbanding dengan ZP
Apakah jenis pad ZP2 yang biasa?
Jenis rata, Rata dengan rusuk, dan jenis Belos
Setiap jenis dioptimumkan untuk keadaan permukaan, saiz bahan kerja dan keperluan pengendalian
Commaelec menyediakan berbilang saiz dan konfigurasi untuk memastikan aplikasi yang tepat
Adakah cawan ZP2 disertakan dengan penyesuai?
Ya, Cube Vacuum Suction Cups ZP2 boleh digunakan dengan penyesuai atau kurungan penimbal
Menyokong kedua-dua sambungan salur masuk vakum menegak dan sisi
Memudahkan penyepaduan fleksibel ke dalam sistem automatik dan lengan robot

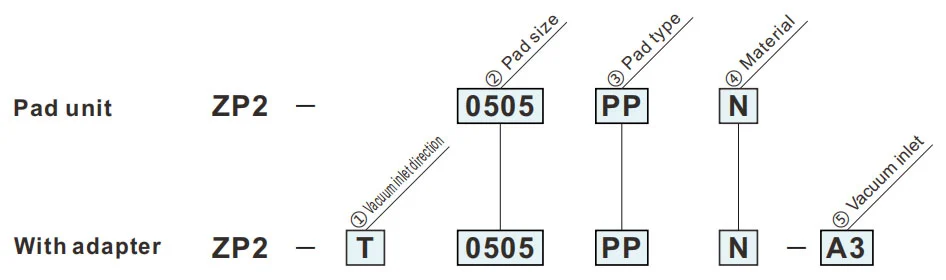

Cara Memesan

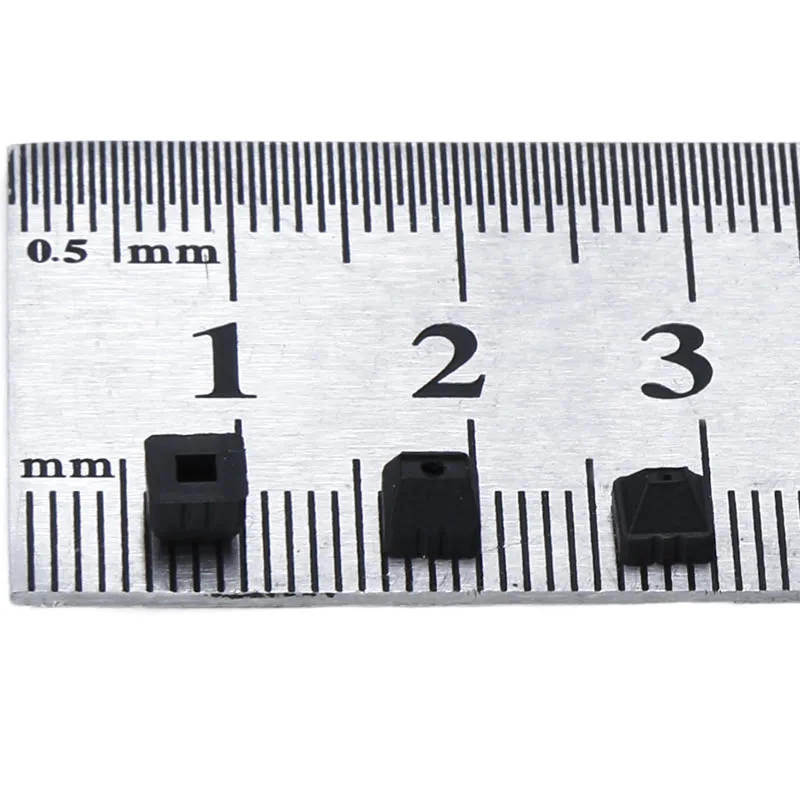

- Pad sedutan super kecil berbentuk segi empat sama.
- 5 jenis 0.5 x 0.5 hingga 2 x 2.8
- Untuk bahan kerja kecil seperti cip semikonduktor.
| ①Arah masuk vakum | |
| T | Menegak |
| ②Saiz pad | |
| 0505 | 0.5 x 0.5mm |
| 0513 | 0.5 x 1.3mm |
| 0816 | 0.8 x 1.6mm |
| 1328 | 1.3 x 2.8mm |
| 2028 | 2.0 x 2.8mm |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
| ⑤Saluran vakum | |
| 03 | ø3lurus |
| A3 | M3x0.5(Lelaki) |
| ③Jenis pad | |
| PP | Jenis kiub |
Dimensi (mm)
Simbol hijau ialah model tersuai.
PP
Jenis kiub

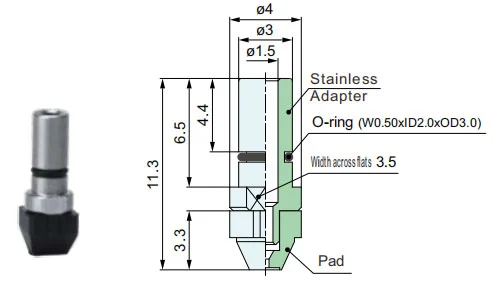

Dimensi Pemasangan Penyesuai
| Model | A | B | C | D | øE | |||
|
② Pad Saiz |
③ Pad taip |
④ Pad bahan |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Model untuk dirujuk: ZP2-0505PPN
ZP2-T
Menegak
03
| Model | Penyesuai | |||||
|
① vakum salur masuk arah |
② Pad Saiz |
③ Pad taip |
④ Pad bahan |
⑤ vakum salur masuk |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |
ZP2-T
Menegak
A3
| Model | Penyesuai | |||||
|
① vakum salur masuk arah |
② Pad Saiz |
③ Pad taip |
④ Pad bahan |
⑤ vakum salur masuk |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
Manual Pemasangan
Muat Turun PDF
Amaran +Awas （Baca Sebelum Penggunaan）
Muat Turun PDF
