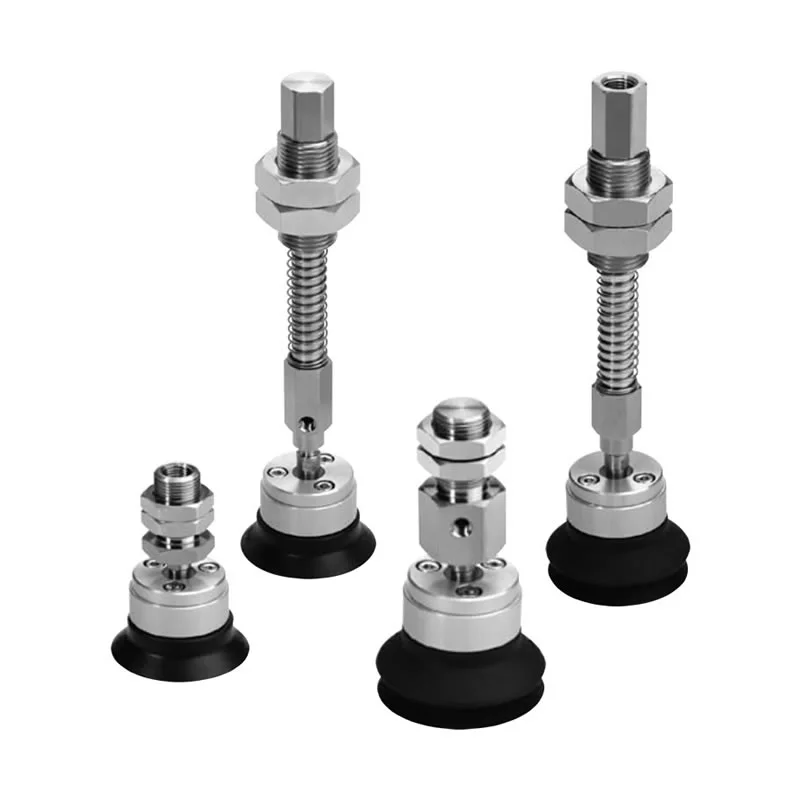

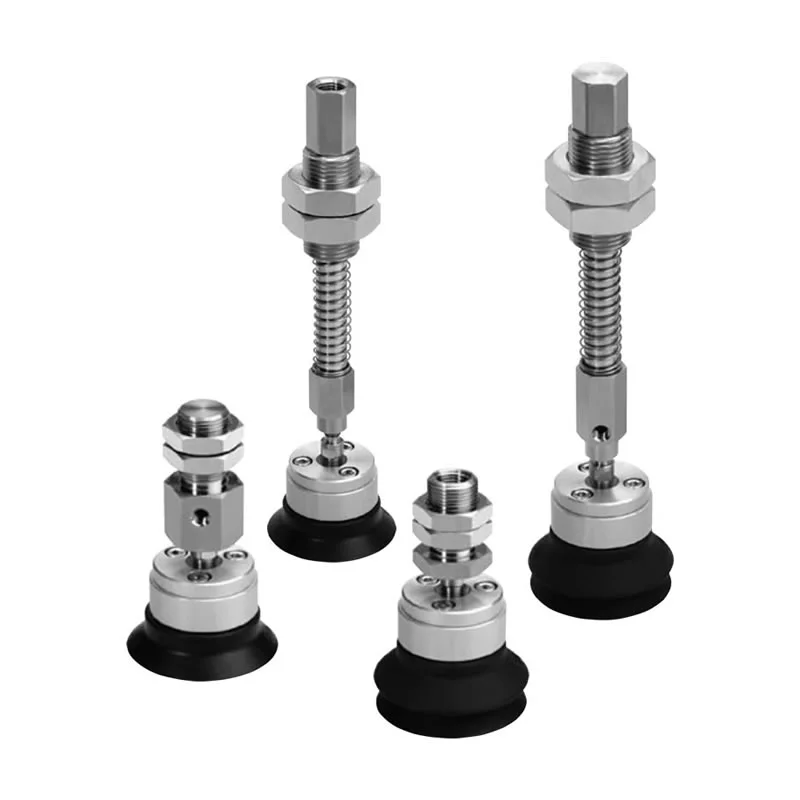

Cawan Penyedut Vakum Bersama Bola Kekakuan Tinggi ZP2
Sebagai pengilang profesional, kami berdedikasi untuk menyediakan anda dengan Piala Penyedut Vakum Bersama Bola Kekakuan Tinggi berkualiti tinggi ZP2. Produk kami mempunyai kestabilan yang luar biasa, menjadikannya sangat sesuai untuk mengendalikan bahan kerja yang berat dan yang mempunyai permukaan yang tidak rata. Reka bentuk sambungan bebola yang unik secara automatik menyesuaikan diri dengan permukaan senget, dengan itu meningkatkan kebolehpercayaan sedutan dengan ketara. Siri produk ini tersedia dalam pelbagai saiz dan bahan—termasuk NBR, silikon, PU, FKM dan EPR—dan boleh disesuaikan untuk memenuhi keperluan aplikasi khusus anda. Tambahan pula, reka bentuk penimbal pilihan tersedia untuk menyediakan perlindungan permukaan yang komprehensif untuk bahan kerja yang rapuh.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Penyedut Vakum Bersama Bola Kekakuan Tinggi ZP2
Jenis Sambungan Bebola Tugas Berat Siri ZP2-TF Dengan Pad Vakum Penyesuai
Jenis Sambungan Bebola Tugas Berat Siri ZP2-TF Dengan Pad Vakum Penampan
Jenis Sambungan Bebola Tugas Berat Siri ZP2-XF Dengan Pad Vakum Penyesuai
Jenis Sambungan Bebola Tugas Berat Siri ZP2-XF Dengan Pad Vakum Penampan
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Sebagai pengeluar cawan sedut vakum sendi bebola ZP2 yang menjimatkan kos dan ketegaran tinggi, Commaelec menggunakan teknologi pengedap vakum termaju dan pegangan tekanan. Cawan Penyedut Vakum Bersama Bola Kekakuan Tinggi ZP2 ialah pencengkam vakum tugas berat yang direka untuk aplikasi pengendalian automasi industri. Ia direka bentuk khusus untuk menangkap bahan kerja yang berat, mempunyai permukaan yang tidak rata, atau berada pada kedudukan condong. Dengan menggabungkan rangka kerja struktur ketegaran tinggi dengan mekanisme sambungan bebola, cawan sedutan ini memastikan daya cengkaman yang kuat sambil melaraskan sudutnya secara automatik untuk mematuhi permukaan bahan kerja secara optimum, sekali gus meningkatkan kestabilan sedutan dan keselamatan operasi.
Ciri-ciri Utama
Struktur Ketegaran Tinggi:Cawan Penyedut Vakum Bersama Bola Kekakuan Tinggi ZP2 sesuai untuk pengendalian bahan kerja tugas berat dan sangat tahan terhadap ubah bentuk
Reka Bentuk Pusing Sendi Bola:Menyesuaikan diri dengan permukaan yang tidak rata atau condong.
Penyedutan Kuat:Memastikan operasi pengendalian yang stabil dan boleh dipercayai.
Pelbagai Saiz dan Bahan:Menampung keadaan operasi yang pelbagai.
Mekanisme Kusyen Pilihan:Meminimumkan kesan sentuhan dan melindungi bahan kerja.
Kelebihan
Ketegaran Tinggi & Tugas Berat
Struktur bertetulang direka untuk mengendalikan bahan kerja berat tanpa ubah bentuk
Mengekalkan daya sedutan yang stabil semasa operasi industri yang berterusan
Dikilangkan oleh Commaelec dengan kawalan kualiti yang ketat untuk hayat perkhidmatan yang panjang
Reka Bentuk Sendi Bebola / Pusing
Membenarkan pelarasan sudut muat pada permukaan yang tidak rata atau condong
Meningkatkan prestasi pengedap dan mengurangkan kebocoran udara
Meningkatkan kestabilan cengkaman dalam persekitaran pengeluaran sebenar
Pelbagai Jenis Pad
Berbilang struktur pad tersedia untuk memadankan keadaan bahan kerja yang berbeza
Menyokong kedua-dua permukaan licin dan sedikit bertekstur
Pemilihan fleksibel berdasarkan keperluan aplikasi
Rata dengan Rusuk
Cawan Penyedut Vakum Bersama Bola Kekakuan Tinggi ZP2 sesuai untuk permukaan rata dan licin, seperti kepingan logam dan kaca
Reka bentuk bergaris meningkatkan pengedap dan mengelakkan tergelincir
Menyediakan sedutan yang konsisten dalam automasi berkelajuan tinggi
Belos
Sesuai untuk permukaan melengkung atau tidak rata
Menawarkan kesan kusyen dan pampasan ketinggian
Mengurangkan ralat kedudukan semasa tugas pilih dan tempat
Pelbagai Bahan
NBR:Kos efektif dan tahan haus untuk kegunaan umum
silikon:Sesuai untuk persekitaran suhu tinggi
PU:Ketahanan tinggi untuk operasi yang kerap
FKM:Rintangan kimia yang sangat baik
Bahan tersuai (mis., anti statik) tersedia daripada Commaelec
Diameter Besar
Cawan Penyedut Vakum Bersama Bola Kekakuan Tinggi ZP2 tersedia dalam pelbagai diameter—dari φ40 hingga φ125—untuk menampung keperluan beban yang pelbagai
Diameter yang lebih besar memberikan daya cengkaman yang lebih kuat untuk bahagian yang berat
Pemilihan mudah berdasarkan berat dan keadaan permukaan
Pemasangan Fleksibel
Menyokong sambungan benang dalaman dan luaran
Serasi dengan penyesuai dan kurungan penimbal
Pilihan salur masuk vakum menegak atau sisi untuk susun atur yang berbeza
Pilihan Penimbalan
Struktur kusyen pilihan mengurangkan kesan semasa sentuhan
Melindungi permukaan rapuh seperti kaca atau bahan bersalut
Meningkatkan keselamatan pengendalian dan kualiti produk
Aplikasi
Barisan pengeluaran automatik dan lengan robot
Kepingan logam, panel kaca, dan pengendalian komponen besar
Bateri litium dan industri elektronik (pilihan keluli tahan karat tersedia)
Sebarang senario yang memerlukan cengkaman stabil bahan kerja berat atau tidak rata

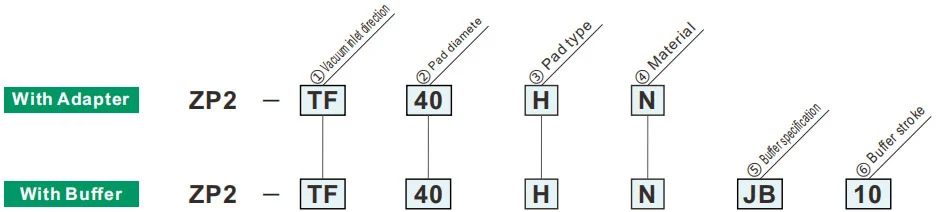

Cara Memesan
| ①Arah masuk vakum | |
| TF | Menegak |
| XF | sisi |
| ②Diameter pad | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
Simbol hijau ialah model tersuai
| ⑥Lejang penampan | Diameter pad | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10mm | ● | ● | ||||
| 25 | 25mm | ● | ● | ||||
| 30 | 30mm | ● | ● | ||||
| 50 | 50mm | ● | ● | ||||
| 75 | 75mm | ● | ● | ||||
| 100 | 100mm | — | ● | ||||
| ③Jenis pad | |
| H | Rata dengan rusuk |
| HB | Jenis belos |
| ⑤ Spesifikasi penimbal | |
| JB | Berputar (Loyang, Dengan Sesendal) |
| JF | Berputar (Keluli, Dengan Sesendal) |
Daya reaktif musim bunga
| Benang sambungan | Tork pengetatan ±5%[N·m] | Lejang penampan(mm) | Daya reaktif spring[N] | ||
| Loyang, Dengan Sesendal(JB) | Keluli, Dengan Sesendal(JF) | Pada 0 lejang | Pada pukulan penuh | ||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
Manual Pemasangan
Muat Turun PDF
Amaran +Awas （Baca Sebelum Penggunaan）
Muat Turun PDF
