Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).

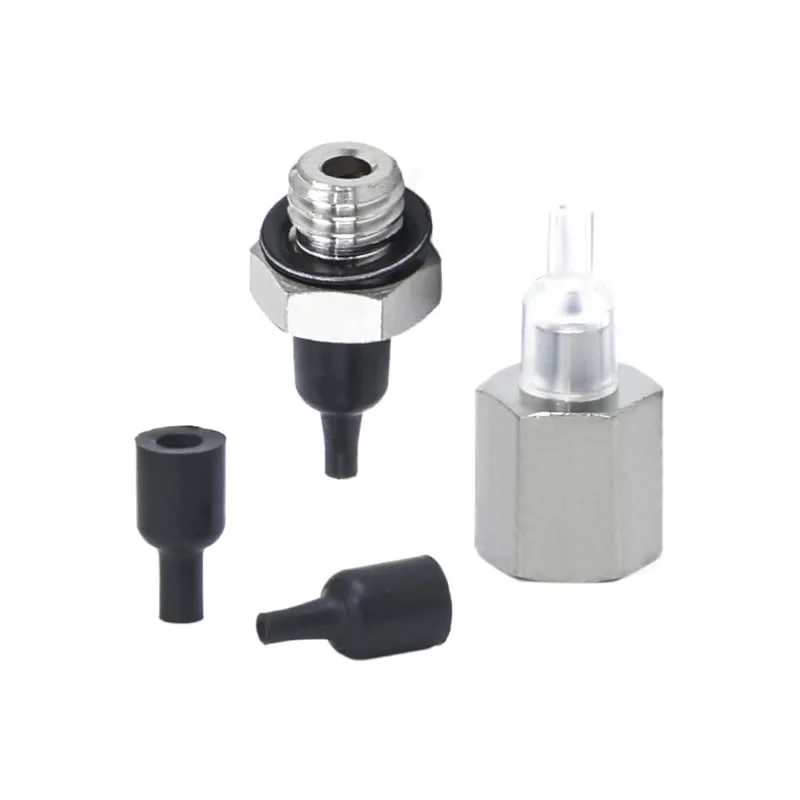

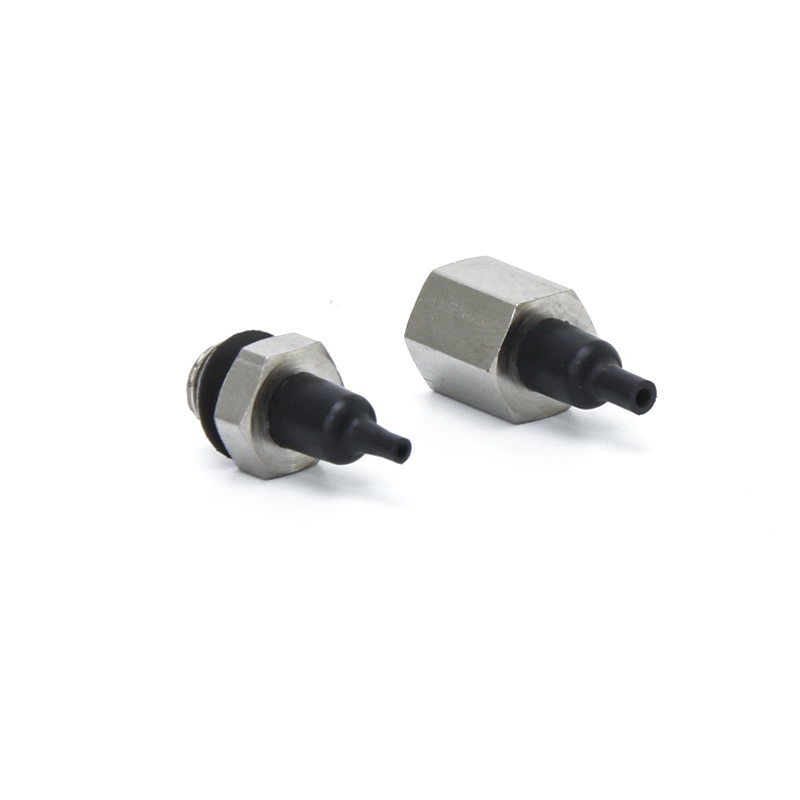

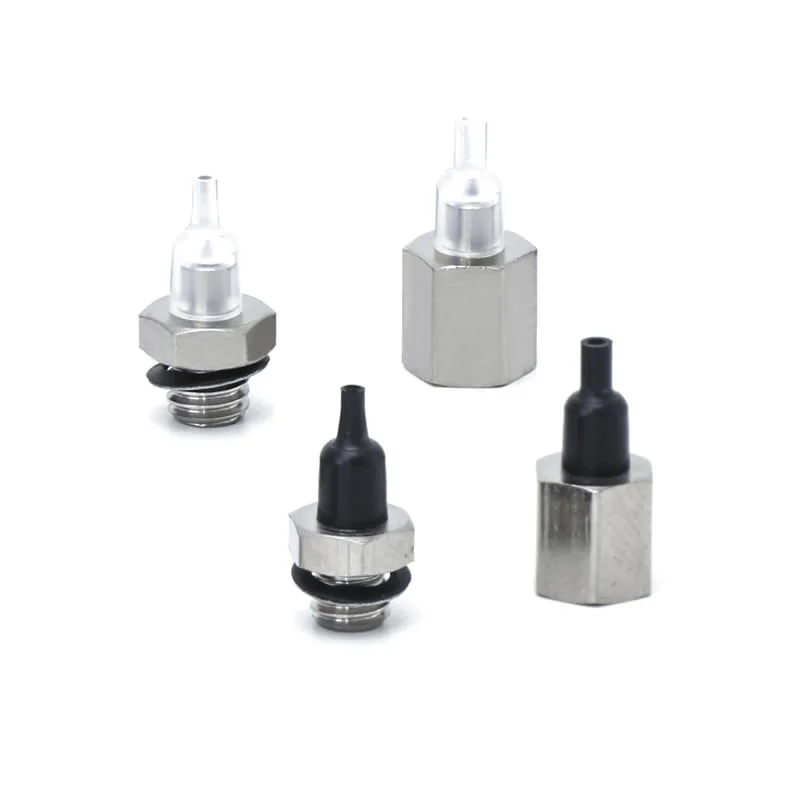

Cawan Penyedut Vakum Muncung ZP2
Sebagai pengeluar terkemuka China, kilang kami menawarkan Cawan Penyedut Vakum Muncung Tersuai ZP2 untuk bahan kerja berskala milimeter. Menampilkan diameter ultra-kompak ø0.8mm-ø1.1mm dan muncung bersepadu yang menjimatkan ruang, penyelesaian langsung pembekal ini sesuai untuk cip dan kanta mikro. Kami menyimpan bahagian anti-statik dan keluli tahan karat untuk industri elektronik dan bateri litium.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Penyedut Vakum Muncung ZP2
Unit Pad Vakum Muncung Siri ZP2
Siri ZP2-T Dengan Pad Vakum Muncung Penyesuai
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Sebagai sebahagian daripada kategori pad sedutan ultra-miniatur, Nozzle Vacuum Suction Cups ZP2 ini menampilkan diameter standard ø8mm dan ø1.1mm, mewakili salah satu model terkecil dalam siri ZP2. Ia serasi dengan bahan kerja ultra-kecil yang mengukur dimensi skala milimeter. Reka bentuk muncung padat menyepadukan antara muka muncung pendek terus ke dalam badan pad, menghapuskan keperluan untuk penyesuai tambahan dan mengurangkan ruang pemasangan dengan ketara. Hujung sedutan menggunakan reka bentuk bibir pengedap tepi sempit yang memastikan sentuhan rapat dengan permukaan bahan kerja mikro, menjamin pengedap vakum yang optimum.
Aplikasi biasa termasuk
1.pemasangan cip, perintang/kapasitor mikro, dan pengendalian komponen pematerian mikro PCB dalam pembuatan elektronik.
2. Industri semikonduktor:pengendalian bebas habuk bagi komponen ketepatan seperti wafer semikonduktor dan penderia mikro.
3. Perkakasan ketepatan:penyuapan automatik komponen ultra-kompak termasuk skru mikro, bilah spring logam dan galas kecil.
4. Peranti optik:genggaman dan kedudukan tepat komponen optik seperti kanta kecil dan penyambung gentian optik.
Soalan Lazim
Untuk apa pad muncung SMC ZP2 digunakan?
Cawan Penyedut Vakum Muncung ZP2 biasanya digunakan dalam sistem penyembur vakum untuk operasi pilih-dan-tempat yang pantas.
Disepadukan dengan muncung untuk menjana vakum terus pada cawan
Sesuai untuk automasi berkelajuan tinggi dan pengendalian robotik
Digunakan secara meluas untuk bahagian kecil, bahan pembungkusan dan komponen ringan
Commaelec menyediakan cawan berkualiti stabil yang serasi dengan reka bentuk sistem yang serupa, memastikan prestasi yang boleh dipercayai dalam pengeluaran berterusan.
Bagaimana untuk memilih reka bentuk cawan sedutan yang betul?
Pemilihan hendaklah berdasarkan keadaan kerja sebenar:
Permukaan bahan kerja: licin → jenis rata; tidak sekata → jenis belos
Berat & saiz: bahagian yang lebih berat memerlukan diameter yang lebih besar
Persekitaran: suhu tinggi atau bahan kimia → pilih silikon atau FKM
Kelajuan kitaran: talian berkelajuan tinggi mendapat manfaat daripada reka bentuk yang ringan dan responsif
Commaelec menyokong penyelesaian tersuai, membantu memadankan bahan, saiz dan struktur dengan aplikasi tertentu.
Apakah jenis pad utama dalam siri ZP2?
Jenis rata: kawasan sentuhan maksimum untuk permukaan licin
Rata dengan rusuk: pengedap yang lebih baik pada permukaan yang sedikit kasar
Jenis Belos: menyesuaikan diri dengan permukaan yang tidak rata dan memberikan kusyen

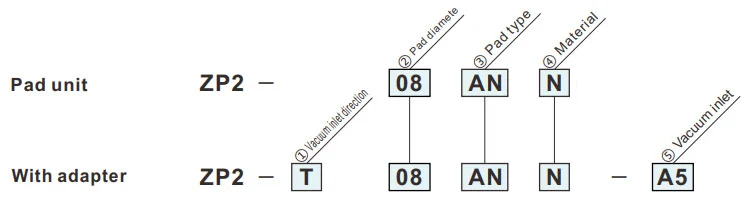

Cara Memesan
- Untuk penjerapan komponen kecil (seperti cip IC)
| ①Arah masuk vakum | |
| T | Menegak |
| ②Diameter pad (mm) | |
| 08 | ø0.8 |
| 11 | ø1.1 |
| ③Jenis pad | |
| AN | muncung |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
| ⑤Saluran vakum | ||
| A4 | Benang perempuan | M4 x0.7 M5 x0.8 |
| A5 | ||
| B4 | Benang lelaki | M4 x0.7 |
| B5 | M5 x0.8 | |
Dimensi (mm)
Simbol hijau ialah model tersuai.
AN
Pad muncung
| Model | øC | øD | |||
|
② Pad dia. |
③ Pad taip |
④ Pad bahan |
|||
| ZP2 | 08 | AN |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Model untuk dirujuk: ZP2-11ANN
Dimensi Pemasangan Penyesuai
ZP2-T
Menegak
A4,A5
| Model | A | B | øC | øD | E | Penyesuai | |||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ vakum salur masuk |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x0.7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x0.8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Model untuk dirujuk: ZP2-T11ANN-A5
ZP2-T
Menegak
A4,A5
| Model | A | B | øC | øD | E | Penyesuai | |||||
|
① vakum salur masuk arah |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ vakum salur masuk |
|||||||
| ZP2 | T | 08 | AN |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x0.7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x0.8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Model untuk dirujuk: ZP2-T11ANGN-B5
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
