Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).

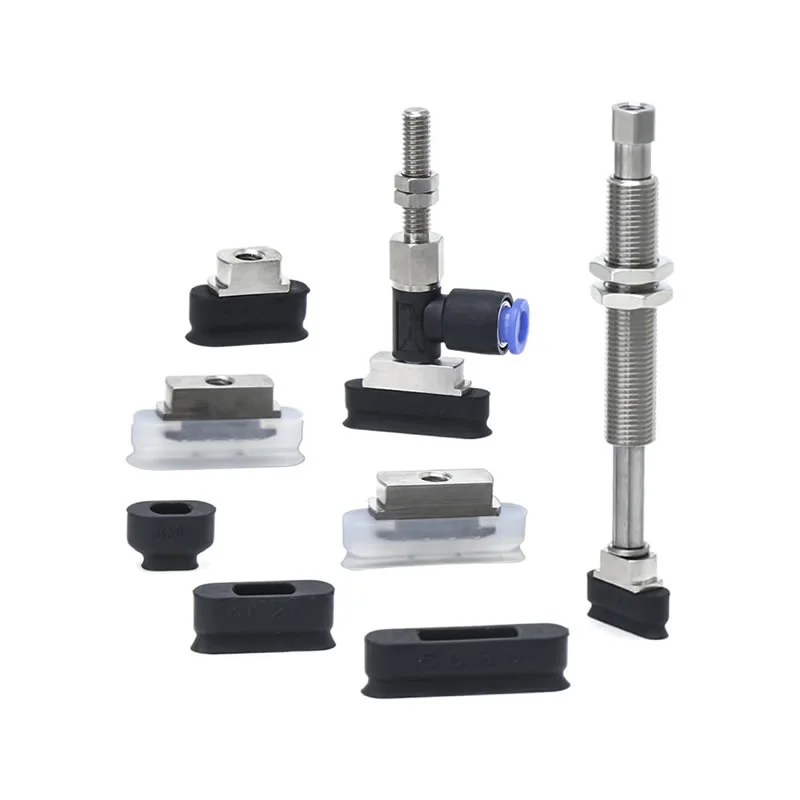

Cawan Penyedut Vakum Bujur ZP2
Sebagai pengeluar terkemuka China, kilang kami menawarkan Cawan Penyedut Vakum Bujur Tersuai ZP2 untuk bahan kerja langsing dalam ruang terkurung. Tersedia dalam 12 spesifikasi (cth., 3.5×7 hingga 8×30mm), penyelesaian langsung pembekal ini memastikan tekanan seragam dan kestabilan cengkaman. Dengan penimbal 6-50mm pilihan dan bahan anti statik, ia sesuai untuk talian pembungkusan PCB, bateri dan berkelajuan tinggi.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Penyedut Vakum Bujur ZP2
Unit Pad Vakum Bujur Siri ZP2
Siri ZP2-T Dengan Pad Vakum Bujur Penyesuai
Siri ZP2-T Dengan Pad Vakum Bujur Penampan
Siri ZP2-R Dengan Pad Vakum Bujur Penyesuai
Siri ZP2-R Dengan Pad Vakum Bujur Penampan
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Sebagai pengeluar terkemuka China, kilang kami menyediakan penyelesaian Oval Vacuum Suction Cups ZP2 tersuai yang disesuaikan dengan permintaan ketat sektor elektronik dan automotif. Sama ada anda pembekal volum tinggi atau pengguna akhir, siri bujur ZP2 kami memberikan kebolehpercayaan yang diperlukan untuk pengendalian ketepatan.
Ciri dan Spesifikasi Teknikal Utama

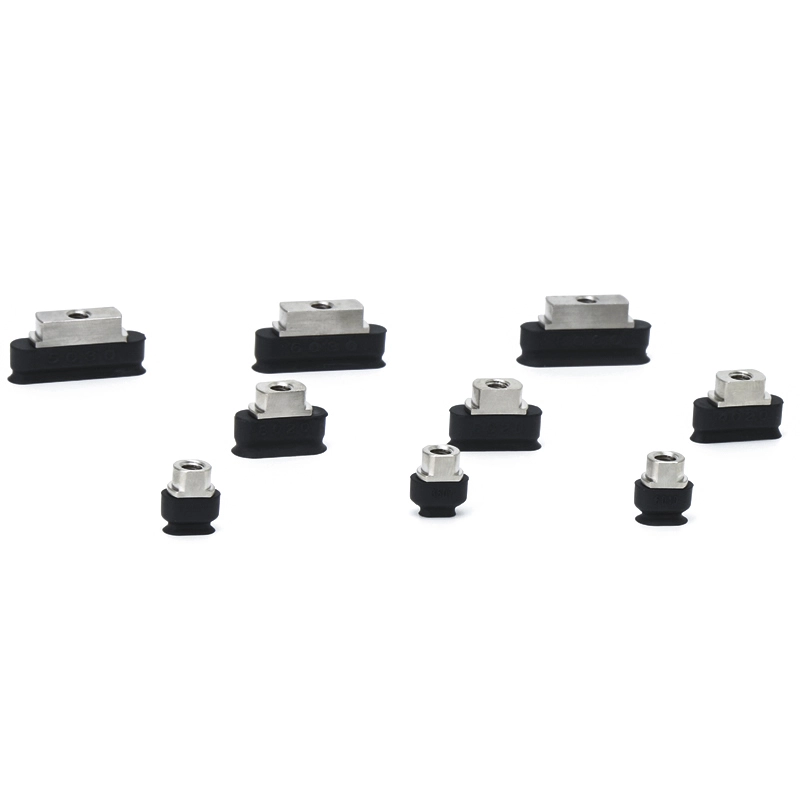

1. Pelbagai Spesifikasi yang Luas
Untuk memastikan kesesuaian sempurna untuk setiap bahan kerja langsing, kami menawarkan 12 spesifikasi standard untuk Cawan Sedut Vakum Oval ZP2:
Saiz padat:3.5×7, 4×10, 5×10, 6×10mm.
Panjang Sederhana:4×20, 5×20, 6×20, 8×20mm.
Jangkauan Lanjutan:4×30, 5×30, 6×30, 8×30mm.
2. Kecemerlangan Bahan Khusus Industri
Kami menggunakan bahan gred tinggi untuk dipadankan dengan persekitaran kerja anda:
Silikon & NBR Berkualiti Tinggi:Untuk tujuan umum dan tugas suhu tinggi.
Bahan Anti-statik (ESD):Penting untuk pengendalian PCB dan semikonduktor.
Aksesori Keluli Tahan Karat Semua:Konfigurasi khusus dioptimumkan untuk Industri Bateri Litium.
Kelebihan Teras & Sorotan
Dioptimumkan untuk Ruang Terkurung:Profil sempit Oval Vacuum Suction Cups ZP2 membolehkan pemilihan berketumpatan tinggi pada PCB yang sesak atau profil pembungkusan sempit di mana cawan bulat tidak sesuai.
Kestabilan Cengkaman Dipertingkatkan:Kawasan sedutan memanjang memberikan "jejak" yang lebih besar pada item langsing seperti paip atau jalur pengedap, dengan ketara mengurangkan risiko bahan kerja senget atau gelongsor.

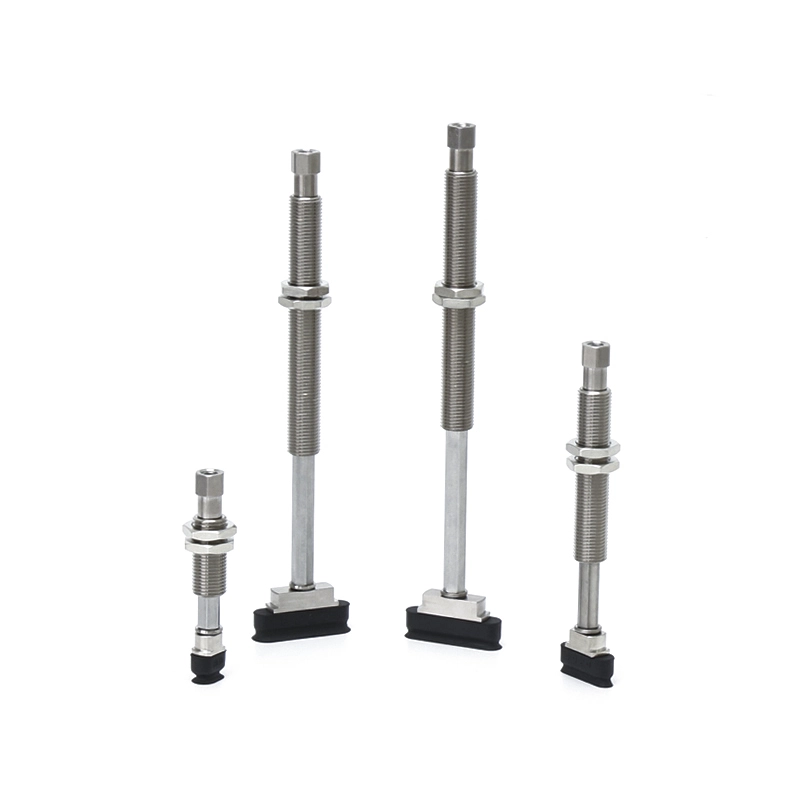

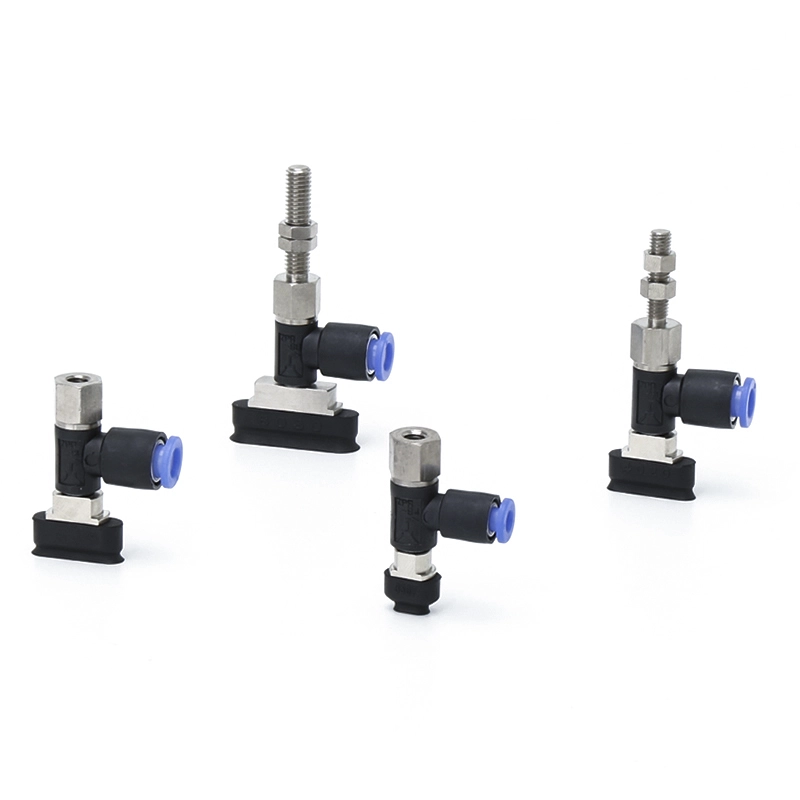

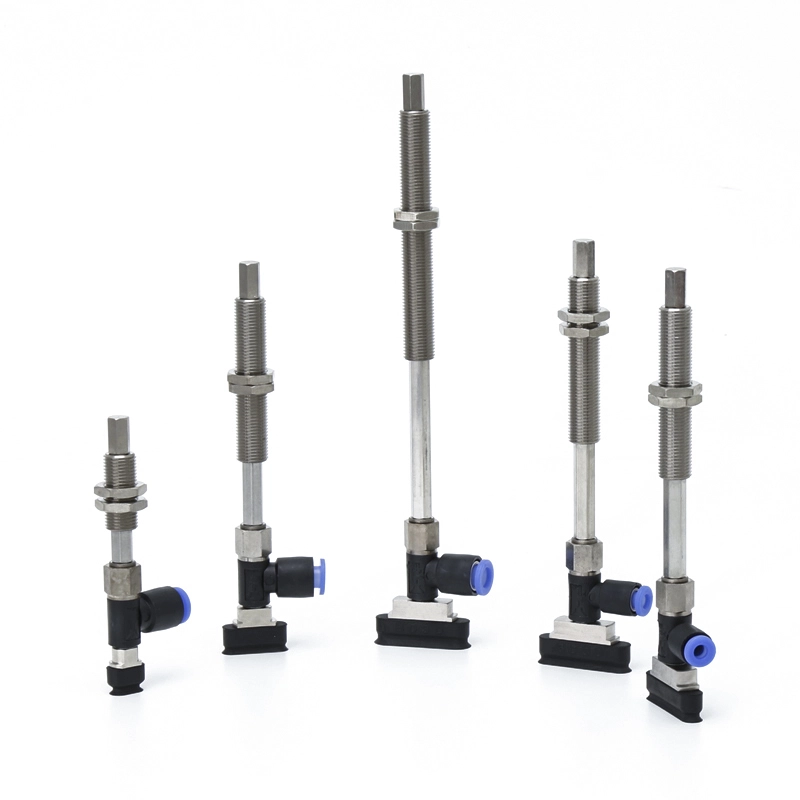

Pemasangan Fleksibel:Menyokong kedua-dua salur masuk vakum menegak dan sisi. Setiap cawan boleh dipasangkan dengan penyesuai atau pendakap penimbal (strok 6mm–50mm) untuk mengurangkan kesan pada permukaan yang rapuh.
Bekalan Terus Kilang:Kilang kami yang berpangkalan di China mengekalkan sejumlah besar produk dalam stok, memastikan masa pendahuluan yang singkat dan harga yang kompetitif untuk pemerolehan global.
Senario Aplikasi Biasa
Elektronik & Semikonduktor:Pemasangan PCB, fabrikasi papan litar fleksibel, dan kedudukan elektrod bateri.
Bahagian Automotif:Cawan Sedut Vakum Bujur ZP2 kerap digunakan untuk pengendalian dan pemasangan jalur pengedap, kepingan pemangkas memanjang dan profil plastik.
Pembungkusan & Logistik:Pelabelan berkelajuan tinggi, pengedap karton dan pengasingan bungkusan memanjang.

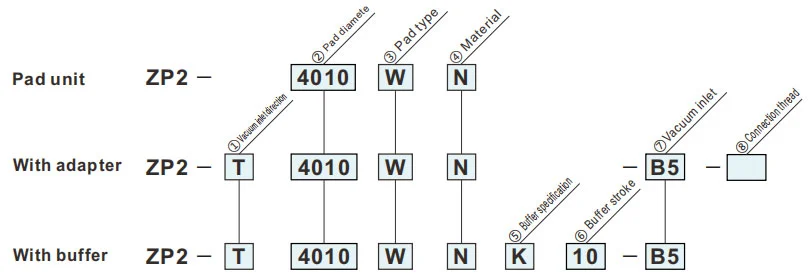

Cara Memesan
- Untuk bahan kerja dengan had pada permukaan penjerapan.
| ①Arah masuk vakum | ⑦Saluran vakum | ⑧Benang sambungan | ||
| T | Menegak |
|
B5 |
— |
|
B50406 |
— | ||
| R | sisi |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Saiz pad | |
| 3507 | 3.5 x7 |
| 4010 | 4 x10 |
| 5010 | 5 x10 |
| 6010 | 6 x10 |
| 4020 | 4 x20 |
| 5020 | 5 x20 |
| 6020 | 6 x20 |
| 8020 | 8 x20 |
| 4030 | 4 x30 |
| 5030 | 5 x30 |
| 6030 | 6 x30 |
| 8030 | 8 x30 |
| ③Jenis pad | |
| W | bujur |
| ⑦Saluran vakum | |
| B5 | M5x0.8(Perempuan) |
| 04 | ø4Pemasangan sekali sentuh |
| 06 | ø6Pelengkapan sekali sentuh |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
| ⑤Spesifikasi penimbal | |
| K | Tidak berputar |
| ⑥Lejang penampan | |
| 10 | 10mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50mm |
| ⑧Benang sambungan | |
| A5 | M5x0.8(Lelaki) |
| B5 | M5x0.8(Perempuan) |
Dimensi (mm)
Simbol hijau ialah model tersuai.
PP
Jenis kiub
| Model | A | B | C | D | øE | Y | |||
|
② Pad Saiz |
③ Pad taip |
④ Pad bahan |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1.5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1.8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1.8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Model untuk dirujuk: ZP2-4030WS
Dimensi Pemasangan Penyesuai
Pad yang berkenaan: 3507W/4010W/5010W/6010W
Pad yang berkenaan: 4020W/5020W/6020W/8020W
Pad yang berkenaan: 4030W/5030W/6030W/8030W
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
