Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).
Cawan Penyedut Vakum jenis pendek ZP2-EU
Sebagai pengeluar terkemuka di China, kilang kami menawarkan Cawan Penyedut Vakum jenis Pendek ZP2-EU (diameter ø2–15 mm) yang disesuaikan. Menampilkan profil ultra-nipis dan rata, siri ini direka khusus untuk digunakan dalam ruang terkurung. Dengan menggunakan bahan silikon anti-statik berkualiti tinggi, Commaelec memberikan penyelesaian profesional yang memastikan prestasi sedutan yang stabil dan bebas kedutan. Kami mengekalkan stok sedia spesifikasi benang A5/H5 dan kelengkapan keluli tahan karat, menjadikan siri ini pilihan ideal untuk aplikasi dalam pembuatan elektronik dan barisan pengeluaran bateri lithium-ion.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Penyedut Vakum jenis pendek ZP2-EU
Unit Pad Vakum jenis Pendek Siri ZP2
Siri ZP2-T Dengan Pad Vakum jenis Pendek Penyesuai
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber

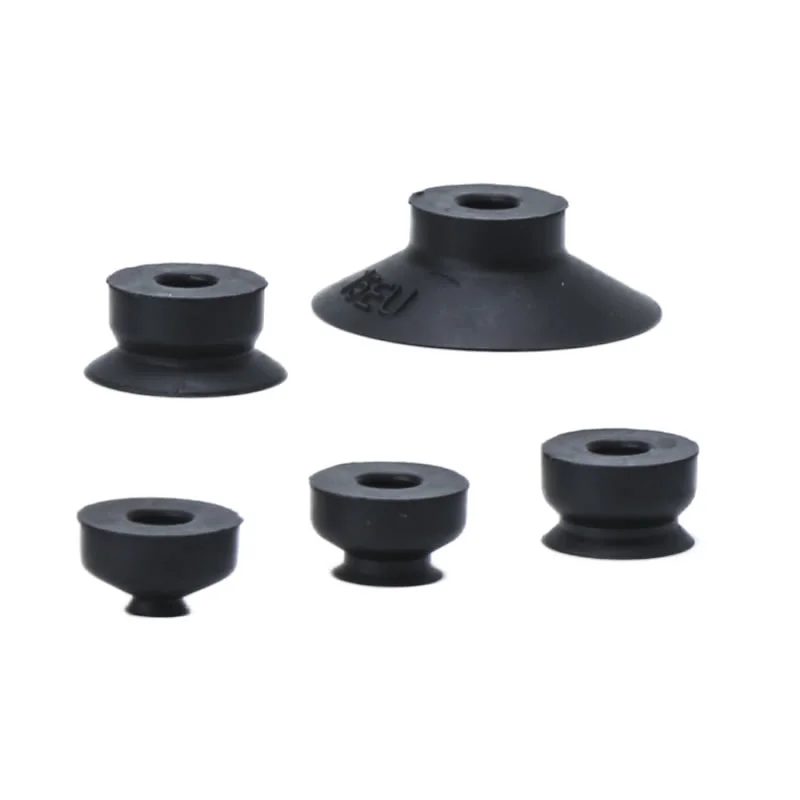

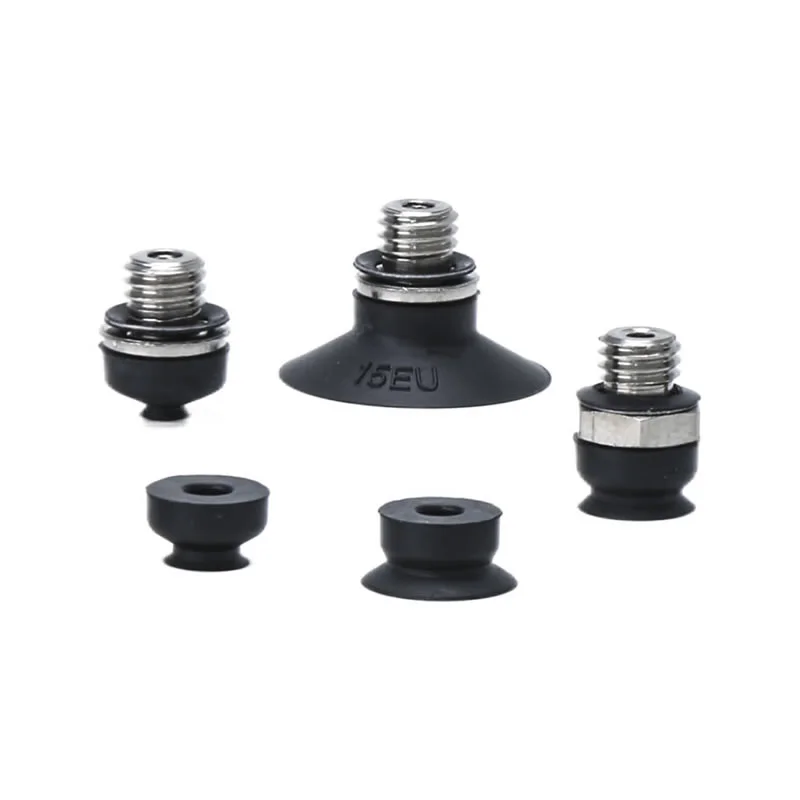

Cawan Penyedut Vakum jenis pendek ZP2-EU dihasilkan oleh Zhejiang Comma Electric Co., Ltd.; kami adalah salah satu pengeluar dan pembekal terkemuka di China. Cawan sedutan rata berprofil rendah ZP2 EU mempunyai ciri-ciri volum kecil dan penjerapan yang stabil.
Ciri-ciri Produk:Cawan sedutan padat ini mempunyai profil rendah untuk reka bentuk penjimatan ruang, sesuai untuk ruang yang sempit. Permukaannya yang rata memastikan kesesuaian dengan permukaan bahan kerja, memberikan lekatan yang stabil sambil menghalang ubah bentuk secara berkesan semasa operasi, menjadikannya sempurna untuk pengendalian ketepatan. Model terpilih termasuk keupayaan anti-statik, memenuhi keperluan operasi persekitaran sensitif seperti industri elektronik.
Spesifikasi:Cawan Penyedut Vakum jenis Pendek ZP2-EU tersedia dalam pelbagai diameter, termasuk φ2, φ4, φ6, φ8 dan φ15.
Bahan cawan sedutan:Bahan yang biasa digunakan termasuk getah nitril (NNBR), silikon yang diimport dan getah silikon anti statik, dengan setiap bahan disesuaikan dengan persekitaran kerja dan keperluan bahagian tertentu.
Pilihan sambungan:Tersedia dalam pelbagai jenis termasuk benang luaran (A5) dan benang luaran (H5).
Soalan Lazim
Apakah saiz yang ada?
Cawan Penyedut Vakum jenis pendek ZP2-EU biasanya tersedia dalam diameter standard seperti φ40, φ50, φ63, φ80, φ100 dan φ125.
Saiz yang lebih kecil: sesuai untuk peralatan padat dan bahagian ringan
Saiz yang lebih besar: menyediakan sedutan yang lebih kuat untuk bahan kerja yang lebih besar
Kilang koma mengekalkan stok yang stabil dan juga menyokong saiz tersuai berdasarkan keperluan projek.
Apakah "Jenis pendek" itu?
"Jenis pendek" merujuk kepada struktur padat berprofil rendah:
Mengurangkan ketinggian keseluruhan untuk pemasangan terhad ruang
Sambutan yang lebih pantas dalam sistem pilih-dan-tempat berkelajuan tinggi
Kestabilan yang lebih baik apabila dipasang dalam persediaan robotik atau automatik yang ketat
Reka bentuk ini amat berguna apabila ruang pemasangan dihadkan tetapi prestasi tidak boleh terjejas.
Apakah perbezaan antara EU dan jenis ZP2 yang lain?
ZP2-EU (Jenis pendek): lebih padat, dioptimumkan untuk peralatan gaya Eropah dan susun atur penjimatan ruang
Standard ZP2: lebih umum, dengan konfigurasi struktur yang lebih luas
Jenis EU sering memfokuskan pada kekompakan, antara muka piawai dan penyepaduan pantas
Koma memastikan keserasian dan kualiti yang konsisten merentas konfigurasi yang berbeza untuk memenuhi keperluan pasaran yang pelbagai.
Bagaimana ia dipasang?
Cawan Penyedut Vakum jenis pendek ZP2-EU menyokong pilihan pemasangan fleksibel:
Sambungan benang dalaman atau luaran
Serasi dengan penyesuai dan kurungan penimbal
Pilihan port vakum menegak atau sisi
Mengapa Pilih Koma?
Keupayaan R&D yang kuat:Pasukan profesional menyokong penyelesaian tersuai untuk keperluan automasi yang berbeza
Bekalan Sehenti:Rangkaian produk yang luas memudahkan perolehan dan penyepaduan sistem
Penyesuaian Fleksibel:Dimensi, bahan dan struktur Cawan Penyedut Vakum Jenis Pendek ZP2-EU semuanya boleh disesuaikan mengikut keperluan khusus anda.
Respon Pantas:Sokongan teknikal pantas dan penghantaran daripada yang dipercayai

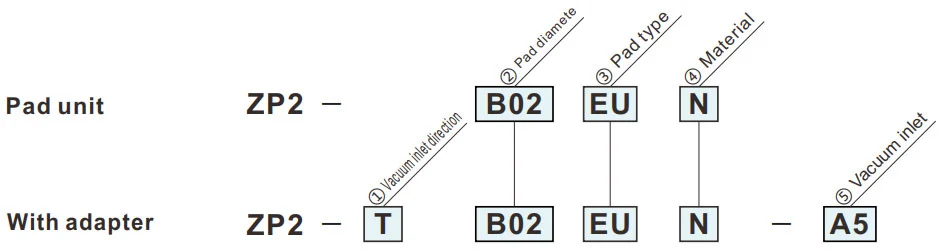

Cara Memesan
- Penjimatan ruang dalam arah ketinggian.
| ①Arah masuk vakum | |
| T | Menegak |
| ③Jenis pad | |
| EU | Jenis rata |
| ②Diameter pad (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
| ⑤Saluran vakum | |
| A5 | M5x0.8 (Hexagon O.D.) |
| H5 | M5x0.8 (Kepala soket heksagon) |
Dimensi (mm)
Simbol hijau ialah model tersuai.
EU
Jenis rata
| Model | øA | øB | øC | D | Y | |||
|
② Pad dia. |
③ Pad taip |
④ Pad bahan |
||||||
| ZP2 | B02 | EU |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Model untuk dirujuk: ZP2-B02EUS

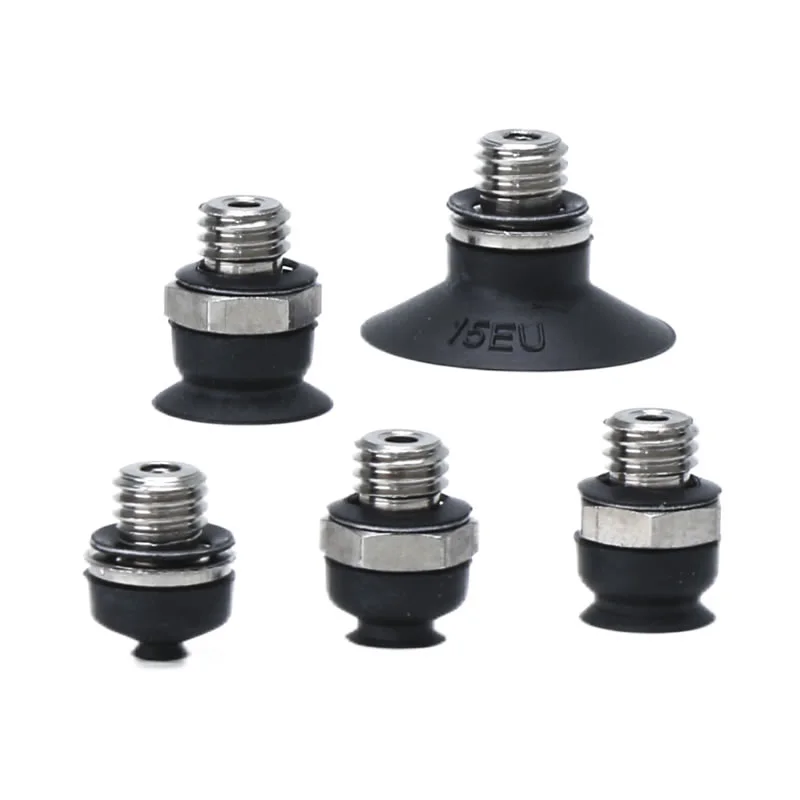

Dimensi Pemasangan Penyesuai
ZP2-T
Menegak
A5
| Model | øA | øB | øC | D | E | Y | Penyesuai | |||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ vakum salur masuk |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Model untuk dirujuk: ZP2-TB06EUGS-A5
ZP2-T
Menegak
H5
| Model | øA | øB | øC | D | E | Y | Penyesuai | |||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ vakum salur masuk |
||||||||
| ZP2 | T | B02 | EU |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Model untuk dirujuk: ZP2-TB06EUGS-H5
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
