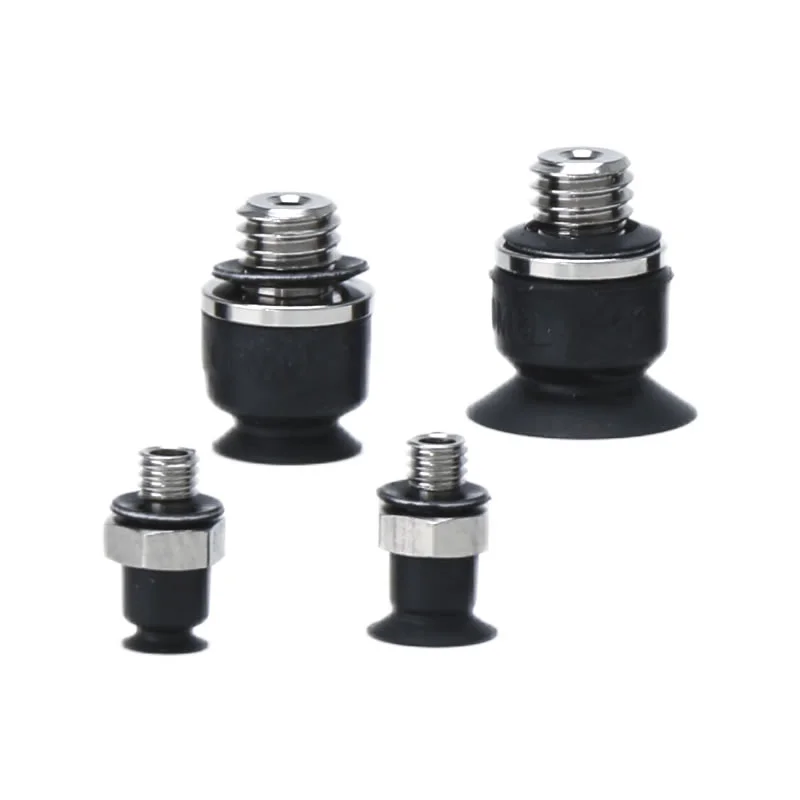

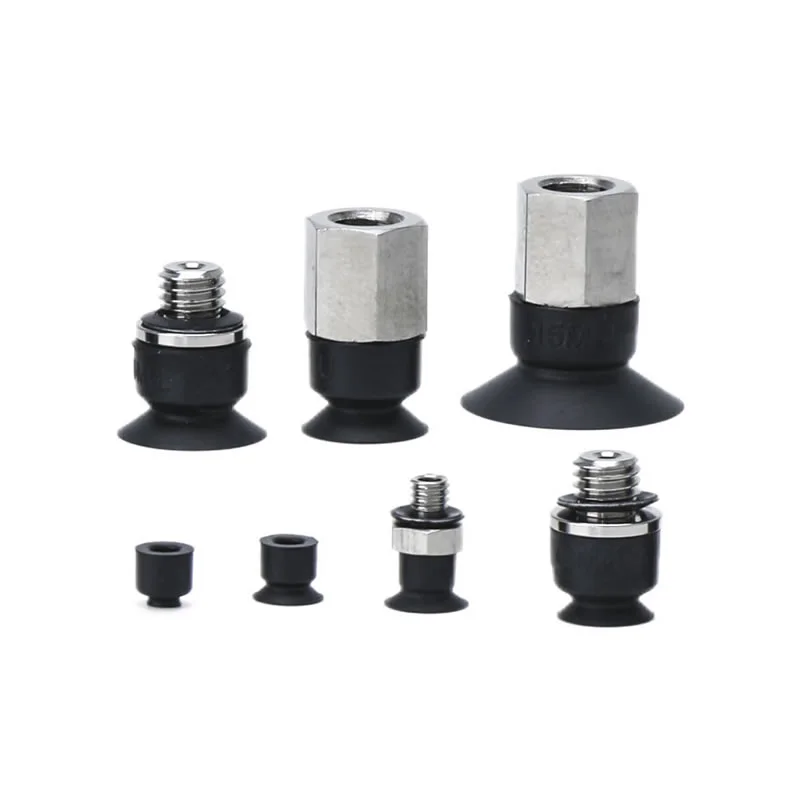

Cawan Penyedut Vakum jenis pendek ZP2-MU
Sebagai pengeluar terkemuka China, kilang kami menawarkan Cawan Penyedut Vakum Jenis Pendek Tersuai ZP2-MU (ø2-15mm). Menampilkan profil rendah untuk ruang sempit dan silikon anti statik. Menggunakan bahan silikon, NBR dan anti statik yang diimport, digabungkan dengan komponen keluli tahan karat semua, produk ini sesuai digunakan dalam industri bateri litium dan semikonduktor.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Penyedut Vakum jenis pendek ZP2-EU
Unit Pad Vakum jenis Pendek Siri ZP2
Siri ZP2-T Dengan Pad Vakum jenis Pendek Penyesuai
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Cawan Penyedut Vakum jenis pendek ZP2-MU direka bentuk dengan struktur padat dan memberikan penjerapan yang stabil dan boleh dipercayai.
Ciri-ciri Produk:
Cawan sedutan berprofil rendah ini sesuai untuk pemasangan dengan ruang terhad. Permukaan sentuhan rata memastikan kesesuaian rapat dengan bahan kerja, memberikan sedutan yang konsisten sambil meminimumkan ubah bentuk—menjadikannya sangat sesuai untuk tugas pengendalian ketepatan. Model terpilih menawarkan sifat anti-statik, memenuhi keperluan persekitaran sensitif seperti pembuatan elektronik.
Spesifikasi:
Tersedia dalam pelbagai diameter kecil, termasuk φ2, φ3.5, φ4, φ5, φ6, φ8, φ10, dan φ15, sesuai untuk mengendalikan komponen kecil dan ringan.
Bahan:
Pilihan termasuk NBR (getah nitril), silikon yang diimport dan silikon anti-statik, membolehkan pemilihan fleksibel berdasarkan suhu, rintangan haus dan keperluan perlindungan elektrostatik.
Pilihan Sambungan:
Cawan Penyedut Vakum jenis Pendek ZP2-MU menyokong berbilang konfigurasi pelekap, termasuk benang luaran (A3) dan benang dalaman (B5), memastikan penyepaduan mudah ke dalam pelbagai sistem peralatan.
Soalan Lazim
Apakah jenis "MU" dalam ZP2?
Jenis "MU" merujuk kepada reka bentuk mini, ultra-kompak (mikro) dalam siri ZP2.
Diameter yang sangat kecil (φ2–φ15) untuk pengendalian ketepatan
Struktur berprofil rendah untuk ruang pemasangan yang ketat
Dioptimumkan untuk bahan kerja yang ringan dan bersaiz kecil
Commaelec mengeluarkan Cawan Penyedut Vakum jenis Pendek ZP2-MU dengan ketepatan dimensi yang stabil, memastikan prestasi yang konsisten dalam sistem ketepatan tinggi.
Apakah faedah utama ZP2-MU?
Saiz padat: sesuai untuk susun atur padat dan ruang terhad
Penjerapan yang stabil: reka bentuk rata memastikan pengedap yang boleh dipercayai pada bahagian kecil
Pengendalian ketepatan: meminimumkan ubah bentuk semasa memilih-dan-tempat
Fleksibiliti bahan: Pilihan NBR, silikon dan anti-statik tersedia
Konsistensi tinggi: Pengeluaran terkawal Commaelec memastikan kualiti seragam dalam penggunaan pukal
Apakah aplikasinya?
Industri elektronik: cip, komponen kecil, pengendalian PCB (pilihan anti-statik tersedia)
Barisan pemasangan ketepatan: bahagian plastik atau logam kecil
Automasi pembungkusan: item ringan dan operasi kitaran pantas
Pengendalian komponen mikro: di mana ruang dan ketepatan adalah kritikal

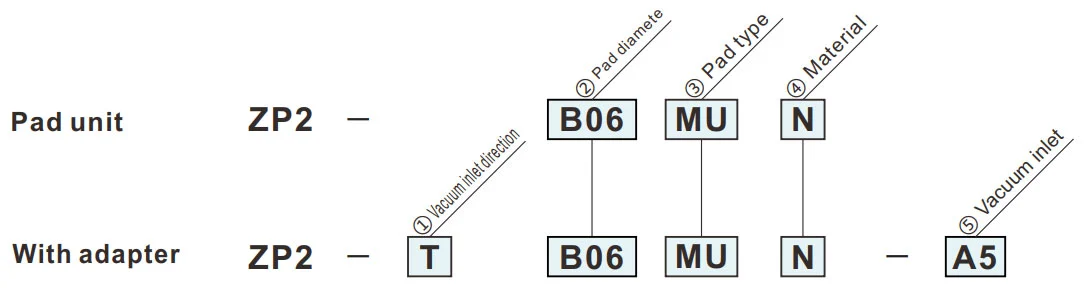

Cara Memesan
- Penjimatan ruang dalam arah ketinggian.
| ①Arah masuk vakum | |
| T | Menegak |
| ③Jenis pad | |
| MU | Jenis rata |
|
⑤ Salur masuk vakum
② Diameter pad(mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3.5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0.5 (Lelaki) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0.8 (Lelaki) | — | — | — | — | ● | ● | ● | ● |
| B5 | M5x0.8 (Perempuan) | — | — | — | — | ● | ● | ● | ● |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.

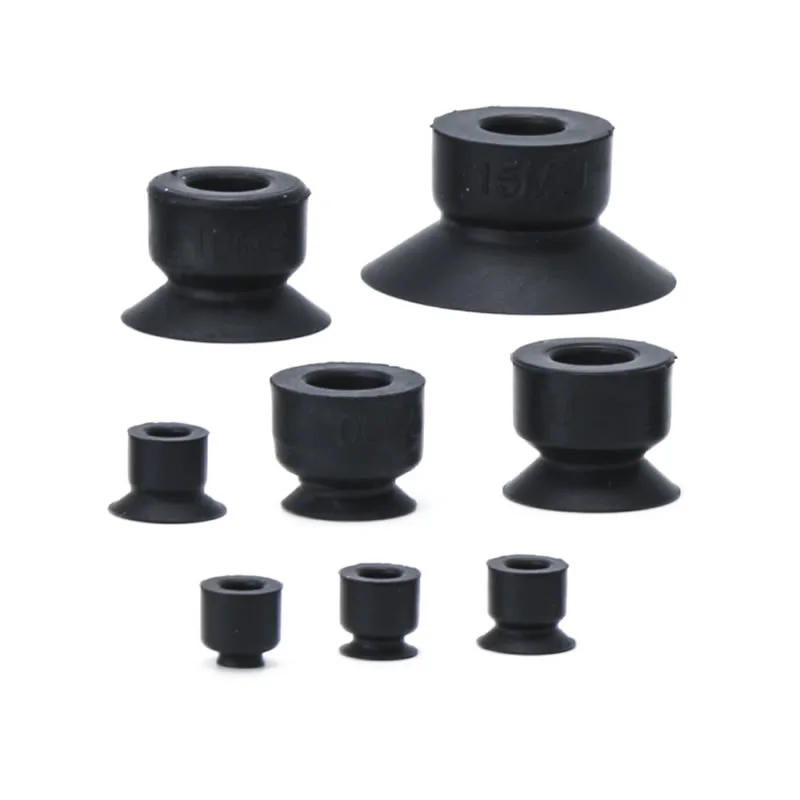

Dimensi (mm)
Simbol hijau ialah model tersuai.
MU
Jenis rata
| Model | øA | øB | øC | D | øE | øF | øG | H | Y | |||
|
② Pad dia. |
③ Pad taip |
④ Pad Bahan |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Model untuk dirujuk: ZP2-B035MUN

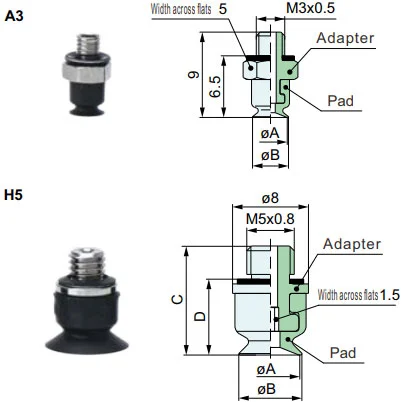

Dimensi Pemasangan Penyesuai
Pad yang berkenaan: B02MU/B035MU/B04MU/B05MU
Pad yang berkenaan: B06MU/B08MU/B10MU/B15MU
ZP2-T
Menegak
A3,H5
| Model | øA | øB | C | D | Penyesuai | |||||
|
① vakum salur masuk arah |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ vakum salur masuk |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Model untuk dirujuk: ZP2-TB10MUGS-H5
ZP2-T
Menegak

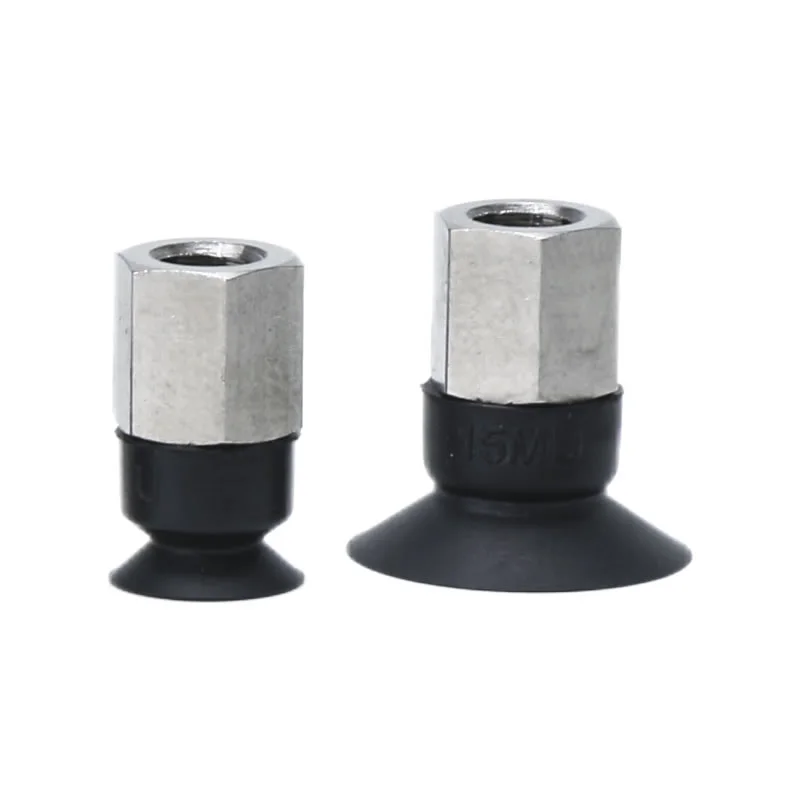

B5
| Model | øA | øB | C | D | Penyesuai | |||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ vakum salur masuk |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Model untuk dirujuk: ZP2-TB10MUGS-B5
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
