Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).
Cawan Sedut Vakum Rata Nipis ZP2
Sebagai pengeluar terkemuka China, kilang kami menawarkan Cawan Penyedut Vakum Rata Nipis yang Disesuaikan ZP2 (ø10-30mm). Menampilkan struktur "MT" beralur, penyelesaian langsung pembekal Commaelec menghalang ubah bentuk filem dan kepingan nipis. Kami menyimpan NBR dan silikon konduktif, dengan semua bahagian keluli tahan karat tersedia untuk industri bateri litium.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk

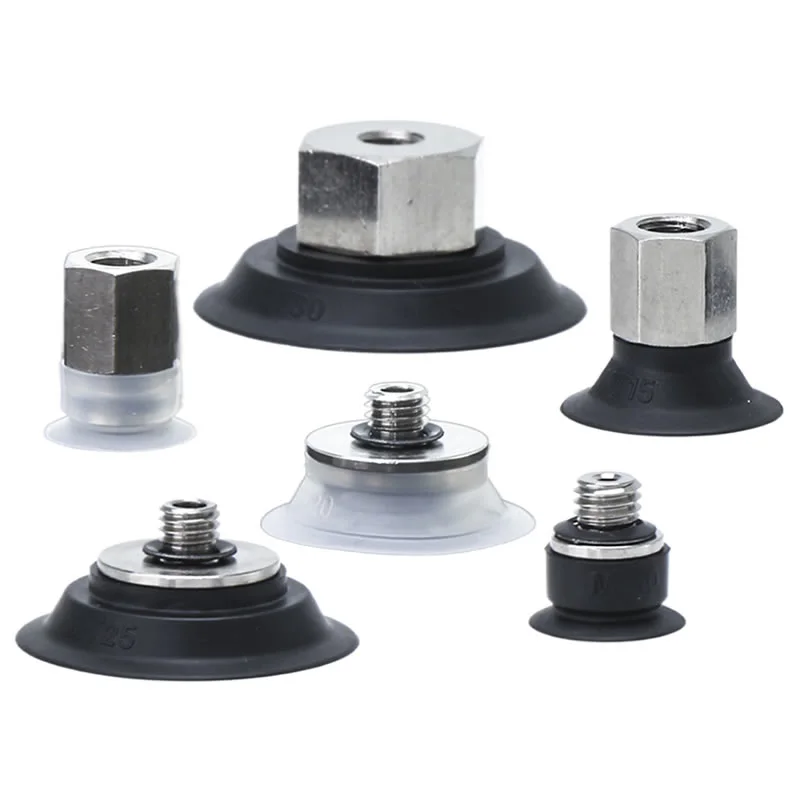

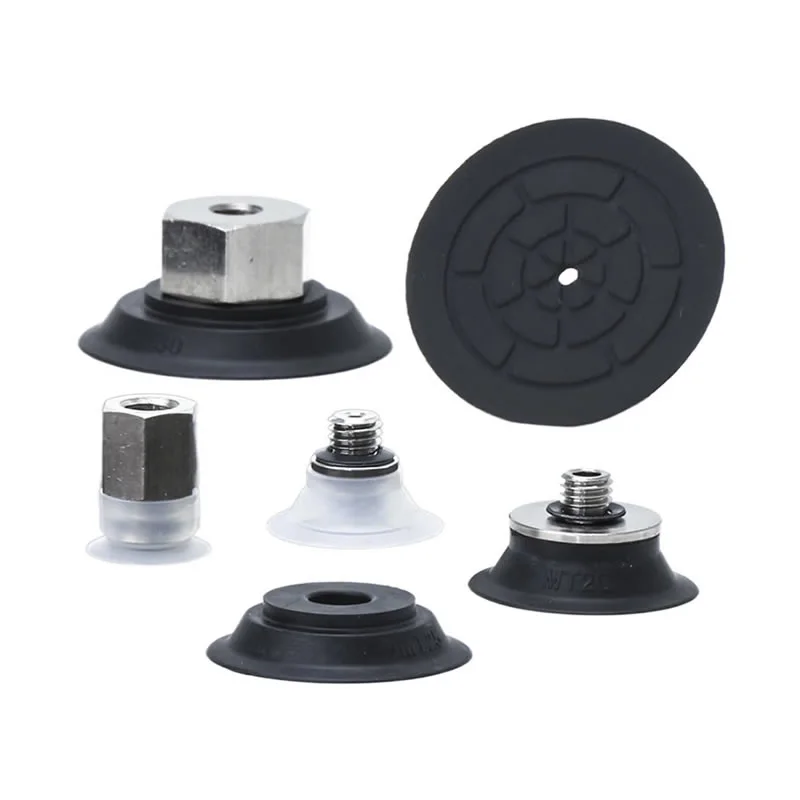

Cawan Sedut Vakum Rata Nipis ZP2

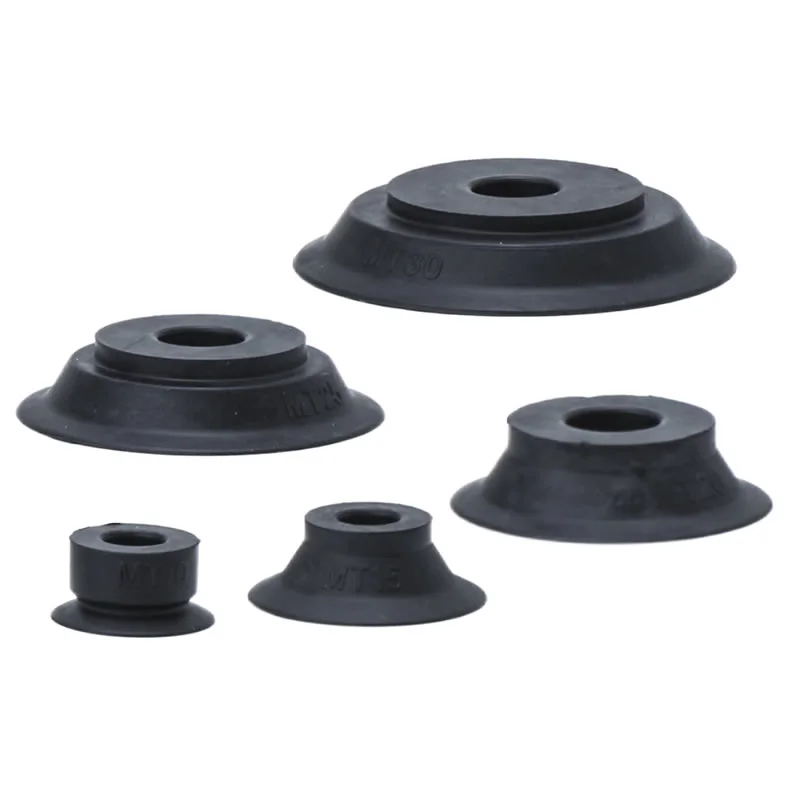

Unit Pad Vakum Rata Nipis Siri ZP2
Siri ZP2-T Dengan Pad Vakum Rata Nipis Penyesuai
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Cawan Sedut Vakum Rata Nipis ZP2 ialah komponen ketepatan dalam sistem cengkaman pneumatik, direka khusus untuk mengendalikan bahan kerja yang nipis dan mudah diubah bentuk. Dalam spesifikasi perindustrian, mereka biasanya mengandungi kod struktur "MT, " menandakan penggabungan reka bentuk beralur khusus dalam struktur dalaman mereka.
Ciri-ciri produk:Cawan sedutan ini berkesan menghalang ubah bentuk bahan kerja rata semasa penjerapan, menjadikannya sesuai untuk kepingan nipis, filem dan bahan mudah ubah bentuk lain.
Spesifikasi:Cawan sedutan tersedia dalam pelbagai diameter, termasuk φ10, φ15, φ20, φ25, dan φ30.
Bahan cawan sedutan:Pilihan biasa termasuk NNBR (getah nitril) dan GS (getah silikon konduktif), dengan setiap bahan disesuaikan dengan persekitaran kerja dan keperluan bahagian tertentu.
Medan permohonan:Cawan Sedut Vakum Rata Nipis ZP2 digunakan secara meluas dalam pembuatan, barisan pengeluaran automatik, robotik dan logistik, dll. Ia boleh digunakan untuk membawa objek rata yang ringan atau sederhana seperti kaca, plastik dan logam.
Soalan Lazim
Apakah bahan yang ada dan apakah perbezaannya?
Cawan Penyedut Vakum Rata Nipis ZP2 tersedia dalam beberapa bahan untuk dipadankan dengan keadaan kerja sebenar:
NBR: kos efektif, rintangan haus yang baik untuk kegunaan umum
Silikon: rintangan haba yang sangat baik dan tidak bertanda, sesuai untuk permukaan sensitif
PU (Polyurethane): ketahanan tinggi untuk operasi kitaran tinggi
FKM (Fluororubber): rintangan kimia dan minyak yang kuat
EPR: sesuai untuk keperluan persekitaran khusus
Commaelec memastikan kualiti bahan yang konsisten dan menyokong penyesuaian untuk aplikasi khas (cth., anti-statik).
Bahan kerja apakah yang paling sesuai untuk cawan sedutan rata nipis?
Permukaan licin dan rata seperti kepingan logam, kaca, panel plastik
Bahan kerja nipis atau ringan memerlukan sentuhan seragam yang stabil
Aplikasi di mana ubah bentuk minimum dan kedudukan yang tepat diperlukan
Reka bentuk rata nipis meningkatkan kawasan sentuhan, menambah baik pengedap dan mengurangkan kebocoran udara.
Apakah julat rintangan suhu?
Julat biasa (bergantung pada bahan):
NBR: -10°C hingga 80°C
Silikon: -40°C hingga 200°C
PU: -20°C hingga 80°C
FKM: sehingga ~200°C dengan kestabilan kimia yang kuat
Commaelec boleh mengesyorkan bahan yang sesuai berdasarkan suhu dan persekitaran sebenar anda.
Bolehkah mereka digunakan dengan kemasukan vakum menegak atau mendatar?
ya. Cawan Sedut Vakum Rata Nipis ZP2 menyokong pemasangan fleksibel:
Kemasukan vakum menegak (standard untuk persediaan padat)
Kemasukan mendatar/sisi untuk sistem terhad ruang
Serasi dengan penyesuai dan kurungan penimbal
Commaelec menyediakan berbilang pilihan sambungan agar sesuai dengan reka letak peralatan yang berbeza.
Bagaimana untuk mengekalkannya dengan betul untuk memanjangkan jangka hayat?
Selalu periksa kehausan, retak atau ubah bentuk pada bibir pengedap
Pastikan permukaan bersih untuk mengelakkan habuk menjejaskan prestasi pengedap
Elakkan tekanan vakum yang berlebihan atau salah jajaran
Gunakan pelekap penimbal untuk mengurangkan impak dalam operasi berkelajuan tinggi
Gantikan cawan yang haus tepat pada masanya untuk mengekalkan kestabilan sistem

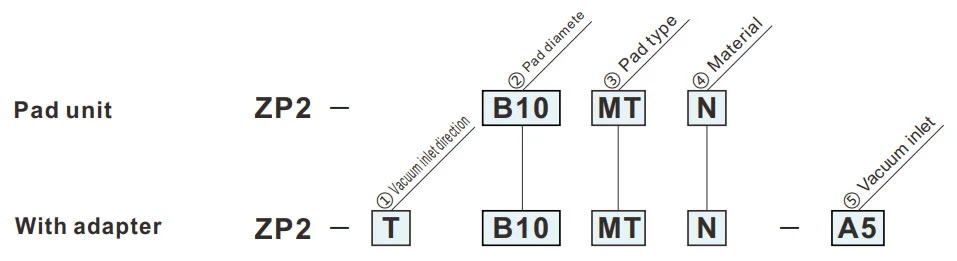

Cara Memesan
- Untuk penjerapan kepingan atau filem nipis. Permukaan penjerapan dengan alur.
- Ubah bentuk permukaan rata semasa penjerapan dikurangkan.
- Tidak sesuai untuk memindahkan benda kerja yang dikenakan beban.
- Kedutan mungkin terhasil bergantung pada ketebalan kepingan.
- Sahkan ketebalan sebelum digunakan.
| ①Arah masuk vakum | |
| T | Menegak |
| ③Jenis pad | |
| MT | Leper nipis (Dengan alur) |
| ②Diameter pad (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
| ⑤Saluran vakum | |
| H5 | M5x0.8 (Lelaki) |
| B5 | M5x0.8 (Perempuan) |
Dimensi (mm)
Simbol hijau ialah model tersuai.
MT
Leper nipis (Dengan alur)
| Model | øA | øB | øC | øD | øE | |||
|
② Pad dia. |
③ Pad taip |
④ Pad bahan |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Model untuk dirujuk: ZP2-B10MTN
Dimensi Pemasangan Penyesuai
Pad yang berkenaan: B10MT/B15MT
Pad yang berkenaan: B20MT/B25MT/B30MT
ZP2-T
Menegak
H5
| Model | øA | øB | øC | D | Penyesuai | |||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ vakum salur masuk |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Model untuk dirujuk: ZP2-TB10MTGS-H5
ZP2-T
Menegak
B5
| Model | øA | øB | C | Penyesuai | |||||
|
① vakum arah masuk |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ vakum salur masuk |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Model untuk dirujuk: ZP2-TB10MTGS-B5
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
Manual Pemasangan
Muat Turun PDF
Amaran +Awas （Baca Sebelum Penggunaan）
Muat Turun PDF
