Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).

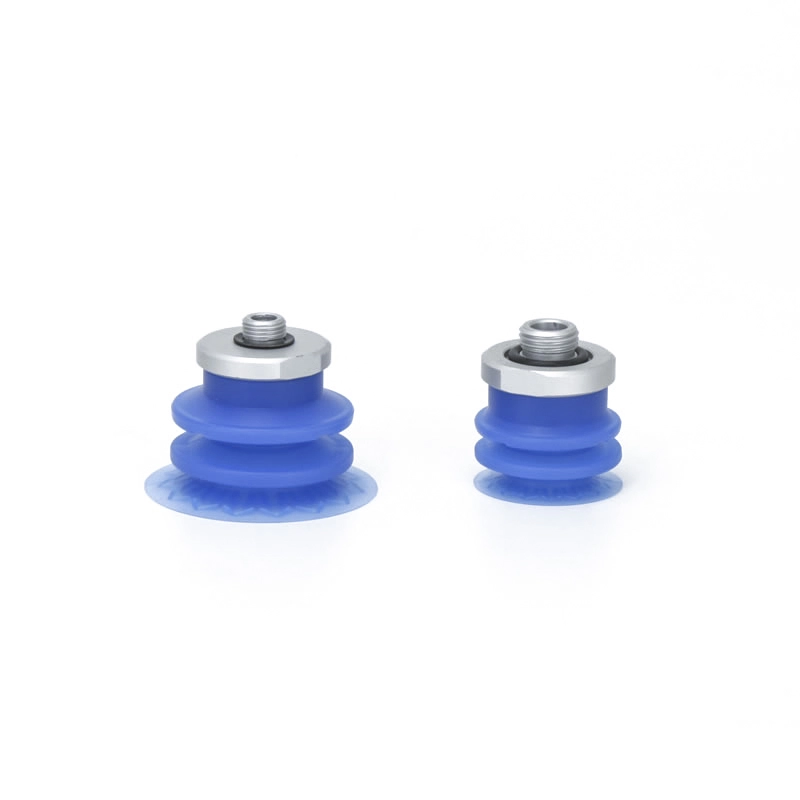

Bellows 2.5 peringkat Cawan Penyedut Vakum ZP3P-JT
Untuk Bellows 2.5-stage Vacuum Suction Cups ZP3P-JT dikhususkan untuk pengendalian ketepatan tinggi bahan nipis, fleksibel dan mudah berubah bentuk. Ia digunakan secara meluas dalam barisan pembungkusan automatik untuk produk makanan, perubatan dan pengguna, membolehkan cengkaman stabil beg filem, kepingan plastik dan pembungkusan lembut. Dengan bibir pengedap yang fleksibel dan bahan silikon yang bersih, mereka memastikan lekatan yang konsisten, mengurangkan ubah bentuk, dan menyokong operasi yang bersih dan cekap dalam persekitaran automasi berkelajuan tinggi.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Bellows 2.5 peringkat Cawan Penyedut Vakum ZP3P-JT

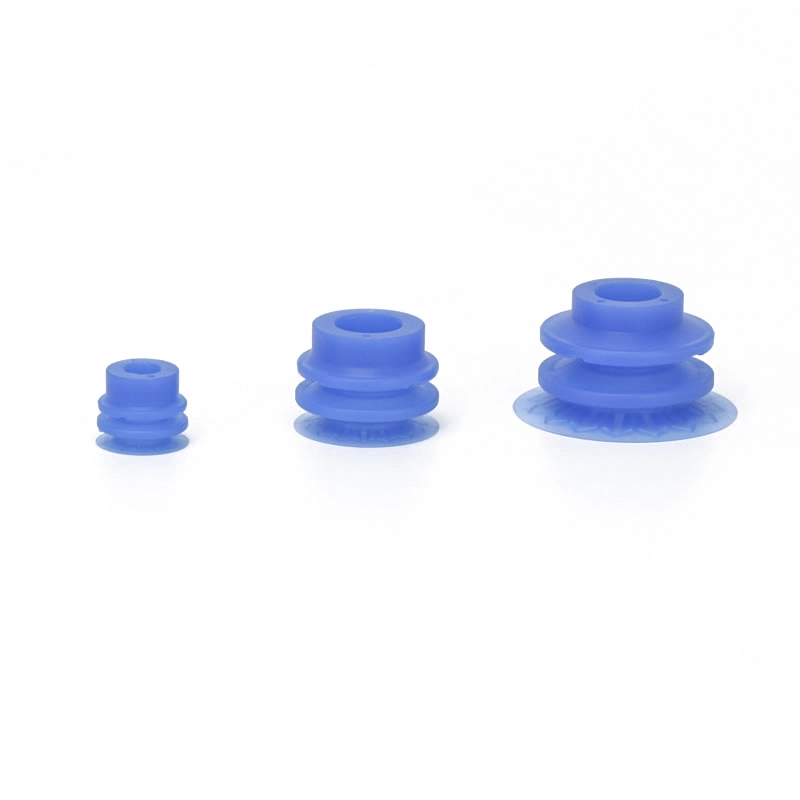

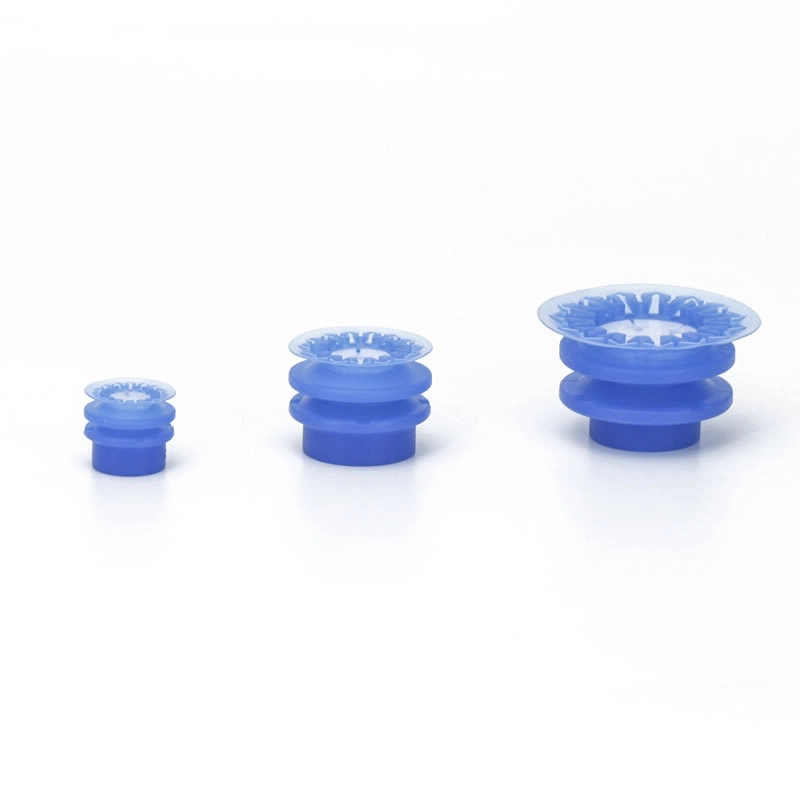

Siri ZP3P Bellows Unit Pad Vakum 2.5 peringkat

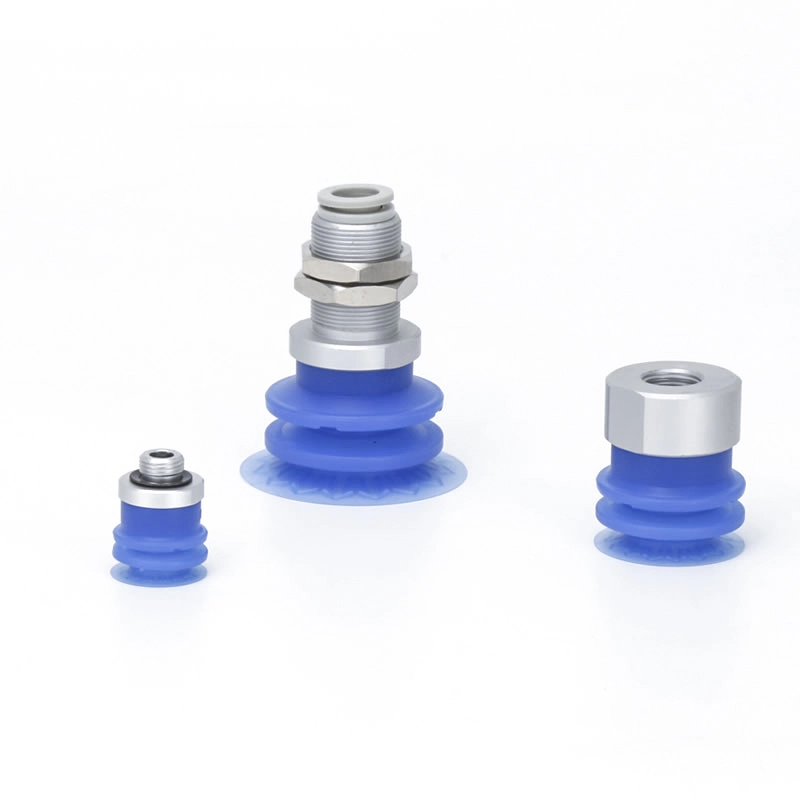

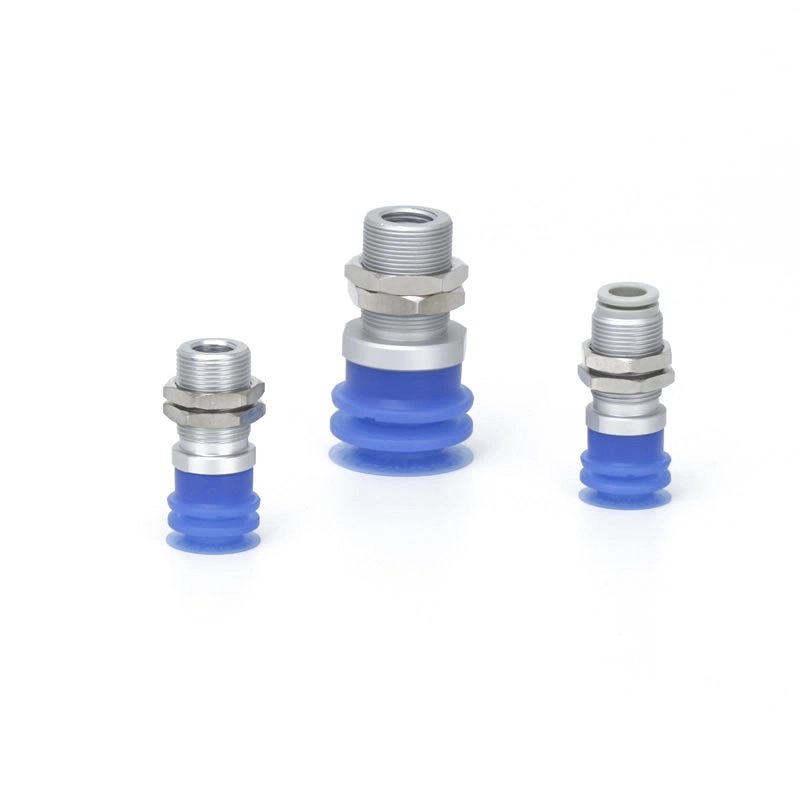

Siri ZP3P-T Dengan Belos Penyesuai Pad Vakum 2.5 peringkat
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Kelebihan Utama Cawan Penyedut Vakum 2.5 peringkat Belos ZP3P-JT
Penyesuaian & Fleksibiliti Optimum:Struktur jenis belos dan skirt fleksibel mematuhi permukaan filem yang tidak rata atau melengkung, memastikan cengkaman selamat.
Kesan Redaman Cemerlang:Reka bentuk akordion menyerap getaran semasa operasi berkelajuan tinggi, mengurangkan ubah bentuk filem.
Pampasan Ketinggian:Lapisan berbilang peringkat membenarkan pengendalian filem dengan ketebalan yang berbeza-beza tanpa kehilangan sedutan.
Kerosakan/Pemarkahan Dikurangkan:Silikon lembut dan skirt khusus melindungi pembungkusan yang halus, menghalang kedutan, koyak atau tanda.
Pengendalian Bahan Serbaguna:Sesuai untuk filem pembungkusan makanan, perubatan dan kosmetik, serta plastik nipis dan kepingan etilena.
Reka Bentuk Ringkas:Konfigurasi satu lapisan atau berbilang lapisan menyokong pemasangan dan penyepaduan yang mudah ke dalam sistem pilih dan letak automatik.
Soalan Lazim
Untuk apa siri ZP3P-JT digunakan?
Bellows 2.5-stage Vacuum Suction Cups ZP3P-JT digunakan untuk mengendalikan filem fleksibel dan bahan nipis dan boleh ubah bentuk. Ia digunakan secara meluas dalam pembungkusan makanan dan perubatan, termasuk beg minuman, beg serbuk, dan pembungkusan farmaseutikal, serta pengasingan logistik dan pemprosesan filem automatik.
Adakah terdapat pilihan untuk mengurangkan ubah bentuk beg?
Ya, skirt pengedap yang fleksibel dan struktur rusuk yang dioptimumkan membantu mengagihkan tekanan secara sama rata
Meminimumkan kedutan, kebocoran dan ubah bentuk semasa pengendalian
Apakah ciri utama cawan sedutan ZP3P-JT?
Bellows 2.5-stage Vacuum Suction Cups ZP3P-JT menampilkan struktur belos 2.5-stage, menawarkan gabungan fleksibiliti dan keupayaan menyerap kejutan. Skirtnya menggabungkan reka bentuk rusuk yang diperkukuh, dengan berkesan meningkatkan prestasi pengedap dan kestabilan. Permukaan sedutan rata memastikan cengkaman selamat pada bahan filem nipis, manakala unit menyokong pecutan sehingga 4G, dengan berkesan menekan getaran dan ubah bentuk.
Adakah ia sesuai untuk aplikasi berkelajuan tinggi?
Ya, direka untuk barisan pengeluaran automatik berkelajuan tinggi
Prestasi stabil di bawah pecutan/penyahpecutan pantas (sehingga 4G)
Sesuai untuk operasi pilih-dan-tempat dan pembungkusan yang pantas

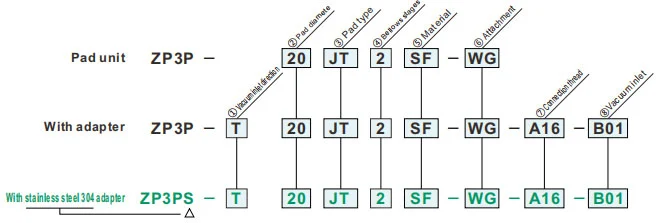

Cara Memesan
- Untuk pemindahan penjerapan bahan kerja dengan pembungkusan filem lembut yang fleksibel
- Skirt filem nipis dan rusuk berbentuk khas
- Lampiran rata untuk mengurangkan kedutan
- Pad berwarna biru, mudah untuk membezakan pad vakum mengikut warna semasa pemeriksaan pencemaran
Spesifikasi
| Julat suhu operasi | - 30 ~ 90 ℃ | |
| Pad | bahan | Getah silikon |
| warna | Biru | |
| Kekerasan (Pantai A:±5°) | A40/S | |
| Lampiran | bahan | Resin sintetik / Keluli tahan karat |
| warna | putih | |
| ①Arah masuk vakum | |
| T | Menegak |
| ②Diameter pad(mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Jenis pad | |
| JT | Jenis Belos |
| ④Membunyikan peringkat | |
| 2 | 2.5-Peringkat |
| ⑤Bahan | |
| SF | Getah silikon |
| ⑥Lampiran | |
| Tiada | Tanpa lampiran |
| W | Lampiran lubang besar |
| WF | Lampiran rata |
| WM | Lampiran mesh |
| WG | Lampiran berliang |
| ⑦Benang sambungan | ⑧Saluran vakum | Diameter pad | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Tiada | - | jantan benang |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| perempuan benang |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| jantan benang |
A16 | M16 x1.0 | perempuan benang |
B01 | Rc1/8 | ● | - |
| Satu sentuhan pemasangan |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1.0 | perempuan benang |
B02 | 8mm | - | ● | |
| Satu sentuhan pemasangan |
10 | 10mm | - | ● | |||
| Lampiran | W | WF | WM | WG | |
| Imej bahagian |
|
|
|
|
|
| Penerangan | Saiz lubang diperbesarkan untuk memastikan kadar aliran sedutan Serasi dengan pam peniup vakum |
Untuk mengurangkan kedutan Untuk bahan kerja nipis dengan sedikit ubah bentuk Port sedutan dimeterai dengan permukaan rata untuk menyekat sedutan bahan kerja Hadkan pergerakan skirt dan mengurangkan kerosakan pada bahan kerja |
Menghalang pencerobohan bahan asing ke dalam paip. Mudah diperiksa jika tersumbat dan mudah dibersihkan Elemen penapis sedutan berkurangan menggantikan kekerapan ment | - | |
| Nombor bahagian | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
