Geseran Rendah Pemasangan Terus Cawan Penyedut Vakum ZP3
Commaelec ialah pengilang dan pembekal profesional yang mengkhususkan diri dalam Cawan Sedut Vakum Pelekap Langsung Rendah Geseran ZP3 cawan sedutan vakum geseran rendah, pelekap langsung. Dengan diameter dari 4 mm hingga 16 mm, unit padat ini direka khusus untuk industri elektronik. Menampilkan rod penimbal teleskopik terbina dalam yang menghasilkan habuk yang minimum, ia amat sesuai untuk digunakan dalam aplikasi elektronik, perubatan dan farmaseutikal ketepatan.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk

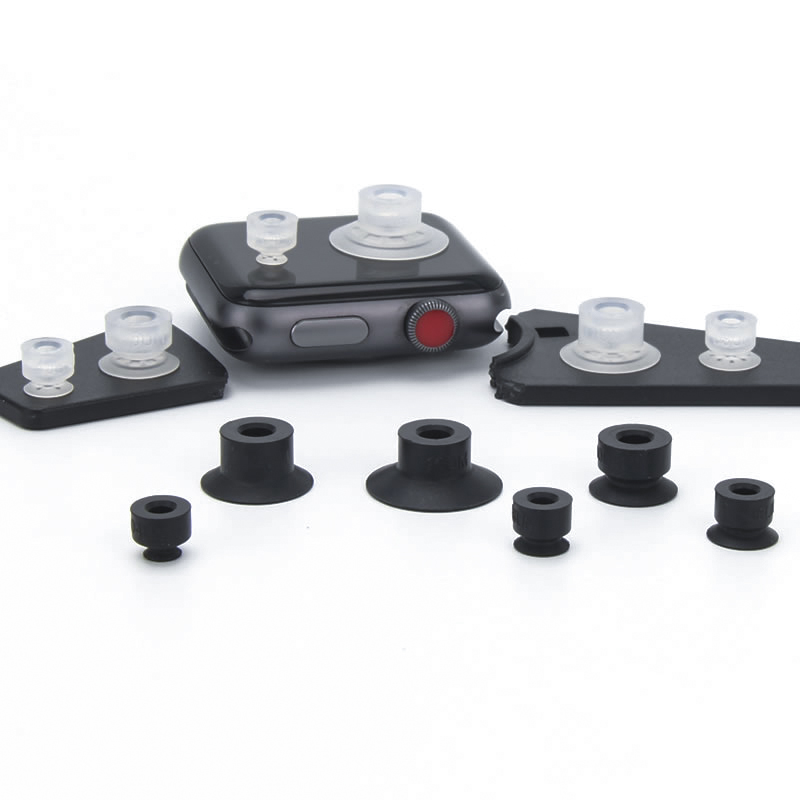

Geseran Rendah Pemasangan Terus Cawan Penyedut Vakum ZP3

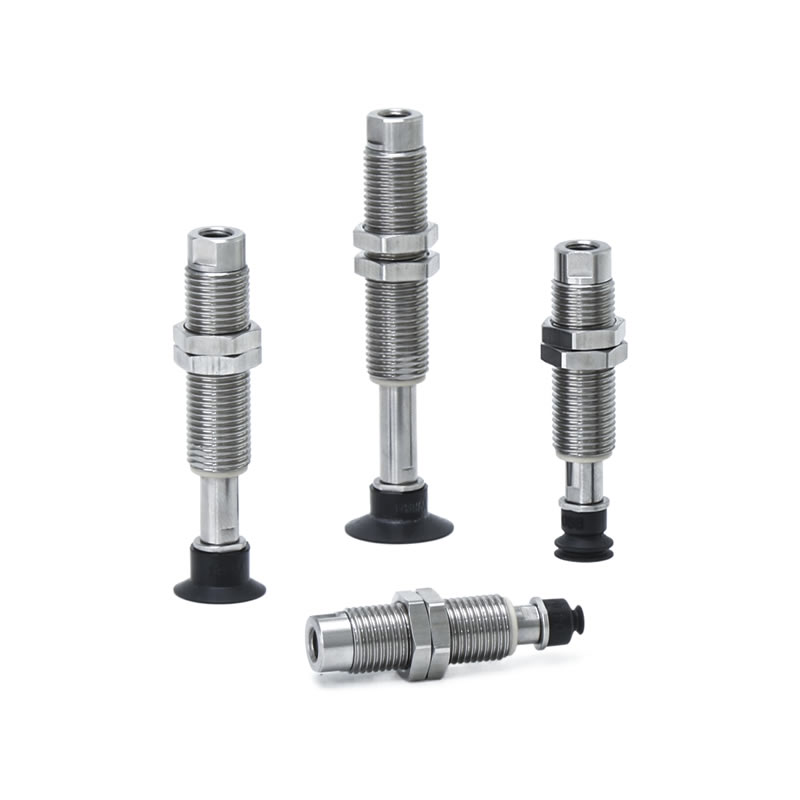

Siri ZP3-T Dengan Pad Vakum Padat Penimbal Geseran Rendah
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Cawan Sedut Vakum Pelekap Langsung Geseran Rendah ZP3 ialah cawan sedutan yang padat dan direka bentuk dengan ketepatan yang direka untuk industri elektronik, perubatan dan farmaseutikal. Dengan diameter antara 4mm hingga 16mm, cawan vakum ini menampilkan rod penimbal teleskopik terbina dalam yang meminimumkan penjanaan habuk, memastikan pengendalian komponen halus yang selamat dan bersih.
Apakah Itu Geseran Rendah Pemasangan Terus Vakum Sedutan Cawan ZP3?
Pad vakum khusus dengan keupayaan pemasangan terus untuk sistem automatik.
Menggabungkan penimbal teleskopik geseran rendah, mengurangkan haus dan pencemaran semasa kitaran berulang.
Serasi dengan arah masuk vakum menegak dan sisi, membolehkan pemasangan fleksibel dalam barisan pengeluaran yang ketat.
Tersedia dalam bahan getah, silikon dan anti statik berkualiti tinggi, dengan penyesuai pilihan dan aksesori keluli tahan karat untuk aplikasi bateri litium.
Aplikasi
Pengendalian elektronik ketepatan, seperti papan litar dan cip mikro.
Perhimpunan perubatan dan farmaseutikal, di mana kebersihan dan pencemaran rendah adalah kritikal.
Penyepaduan ke dalam sistem pilih-dan-tempat robot dan barisan pemasangan automatik.
Pengendalian perkakasan kecil dan komponen bateri litium yang memerlukan penjanaan habuk yang minimum.
Kelebihan
Reka bentuk padat dan geseran rendah meminimumkan haus, habuk dan penyelenggaraan.
Kebolehsuaian yang tinggi, menyokong berbilang orientasi salur masuk vakum dan konfigurasi penimbal.
Cawan Penyedut Vakum Pemasangan Terus Geseran Rendah ZP3 dibina daripada bahan tahan lama—seperti silikon dan getah—untuk memastikan sedutan yang stabil dan tahan lama, sekali gus memberikan hayat perkhidmatan yang dilanjutkan.
Pilihan fleksibel dengan penyesuai, kurungan penampan dan aksesori keluli tahan karat untuk keperluan industri khusus.
Pengeluaran buatan China yang menjimatkan kos dengan teknologi matang dan rantaian bekalan yang stabil memastikan penghantaran tepat pada masanya dan prestasi berkualiti tinggi.
Mengapa Memilih Commaelec?
Pengilang dan pembekal yang boleh dipercayai dengan pengeluaran dalaman dan stok yang banyak.
Portfolio produk yang pelbagai termasuk pelbagai spesifikasi, bentuk dan pilihan bahan.
Teknologi matang memastikan lekatan yang kuat, kestabilan dan pengendalian bahan yang selamat.
Perkhidmatan berorientasikan pelanggan dengan respons pantas, penyesuaian dan sokongan teknikal untuk penyepaduan yang lancar.
Cara Memesan
- Zarah terkecil di bawah 1/10 (Berbanding dengan produk terdahulu).
- Aloi tembaga tidak digunakan.
- Dengan geseran yang rendah, bunyi yang rendah! Tahap hingar 45dB.
- Smooth Up & Down bergerak mengikut struktur anti sipi ro.
- Masalah aci tersangkut mengikut ketegangan tiub telah diselesaikan!
| ①Arah masuk vakum | |
| T | Menegak |
| ②Diameter pad(mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Jenis pad | |
| UM | Rata dengan alur |
| B | Belos |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
| ⑤Spesifikasi penimbal | |
| D | Berputar (Geseran rendah) |
| ⑥Lejang penampan (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Salur masuk vakum | |
| B5 | M5 x 0.8 |
Dimensi (mm)
Simbol hijau ialah model tersuai.

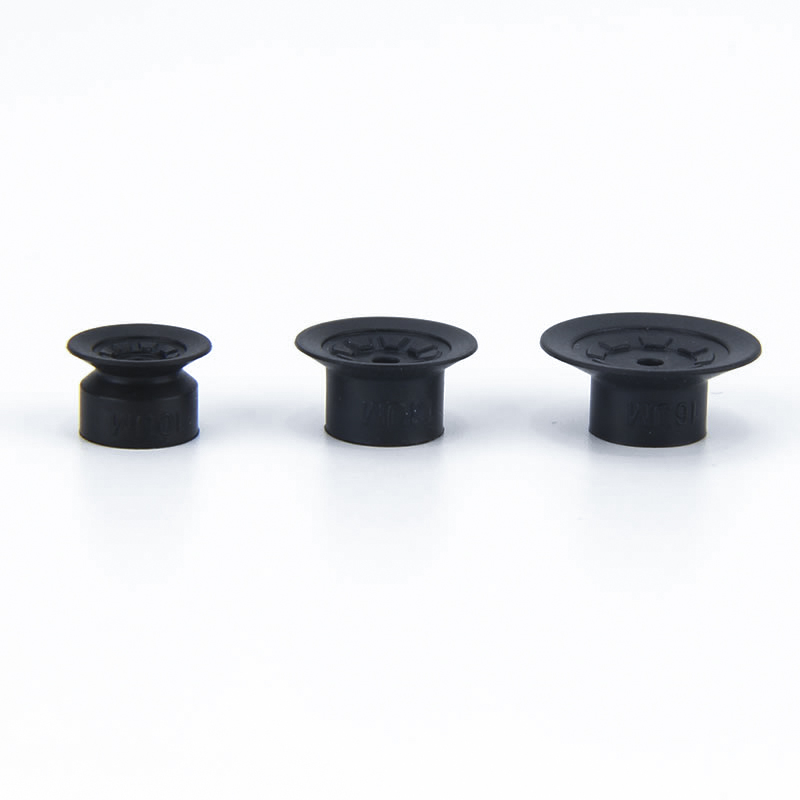

UM
Rata dengan alur
| Model | A | B | C | D | Penampan | |||||||
|
① vakum salur masuk arah |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ Penampan spek. |
⑥ Penampan strok |
⑧ vakum salur masuk |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model untuk dirujuk: ZP3-T16UMND15-B5
B
Belos
| Model | A | B | C | D | Penampan | |||||||
|
① vakum salur masuk arah |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
⑤ Penampan spek. |
⑥ Penampan strok |
⑧ vakum salur masuk |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Model untuk dirujuk: ZP3-T08BND6-B5
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
| Jenis pad | Diameter pad(mm) | Permohonan | Permukaan dan bentuk benda kerja biasa | |||||||
| rata | Dilambai | Serong | Ketinggian yang berbeza | Cembung | Berminyak | |||||
|
|
|
|
|
|
|||||
| Iklan P padat | Flat (U) |
|
ø1.5~ø3.5 | Untuk penjerapan bahan kerja dengan permukaan rata dan tidak cacat | ⚪ | X | X | X | X | X |
| Rata dengan alur (UM) |
|
ø4~ø16 | Untuk bahan kerja yang mungkin berubah bentuk | ⚪ | X | X | X | X | △ | |
| Belos(B) |
|
ø4~ø16 | Untuk penjerapan bahan kerja dengan permukaan condong | ⚪ | △ | ⚪ | X | △ | X | |
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
