Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).
Bellows 5.5 peringkat Cawan Penyedut Vakum ZP3P-JT

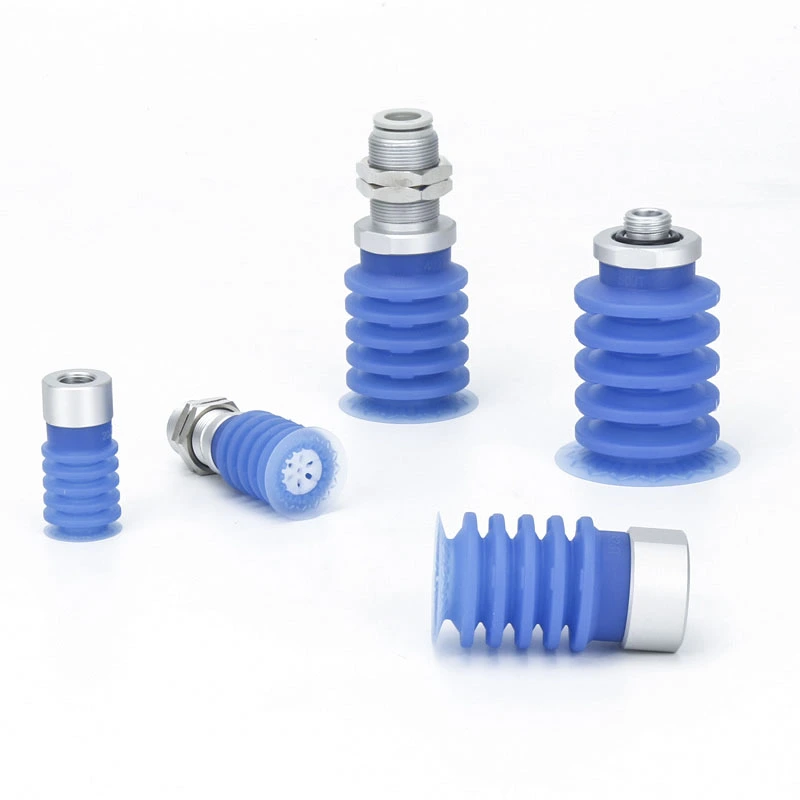

Kami menjemput anda untuk memilih daripada Bellows 5.5-stage Vacuum Suction Cups ZP3P-JT kilang kami, tersedia dalam pelbagai diameter termasuk 20mm, 25mm, 32mm, 40mm dan 50mm. Siri ini direka khusus untuk aplikasi pembungkusan filem automatik dalam industri makanan dan perubatan, dan juga sesuai untuk mengendalikan pelbagai bahan fleksibel yang terdedah kepada ubah bentuk. Struktur 5.5-bellow (akordion) menampilkan rusuk sokongan dalaman tertanam yang berkesan menghalang dinding cawan sedutan daripada melekat antara satu sama lain; tambahan pula, keupayaan strok kusyen yang wujud dalam reka bentuk ini secara automatik mengimbangi percanggahan ketinggian yang dihadapi semasa menggenggam bahan yang dibungkus.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Bellows 5.5 peringkat Cawan Penyedut Vakum ZP3P-JT
Siri ZP3P Bellow Unit Pad Vakum 5.5 peringkat
Siri ZP3P-T Dengan Belos Penyesuai Pad Vakum 5.5 peringkat
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Untuk Apa Bellows 5.5-stage Vacuum Suction Cups ZP3P-JT Digunakan?

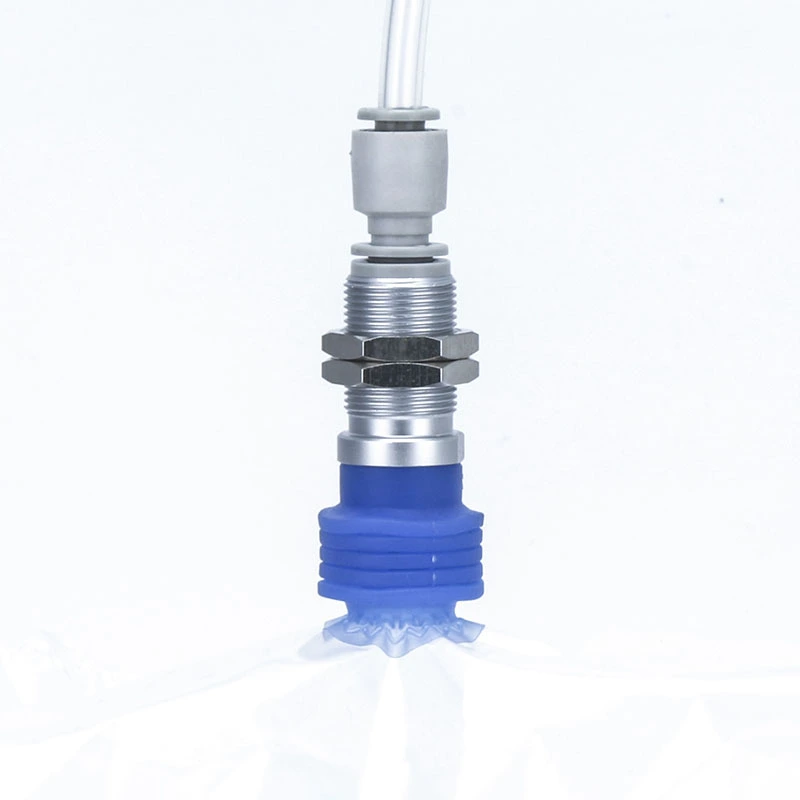

Direka bentuk untuk pengendalian automatik pembungkusan filem yang sangat boleh berubah bentuk dalam industri makanan dan perubatan.
Mengendalikan pembungkusan cecair/serbuk, termasuk beg minuman, paket sos, beg susu tepung dan beg tepung.
Sesuai untuk filem nipis, kepingan etilena, kepingan plastik dan bahan fleksibel lain dalam sistem pilih-dan-tempat automatik ketepatan tinggi.
Juga menyokong senario automasi industri ringan dengan keperluan kebersihan yang ketat.
Ciri-ciri Utama Belos 5.5 Peringkat
Struktur Jenis Akordion:Bellows 5.5-stage Vacuum Suction Cups ZP3P-JT menampilkan reka bentuk belos berbilang lapisan yang diperkukuh dengan tulang rusuk sokongan, berkesan menghalang lekatan dan memastikan operasi lancar.

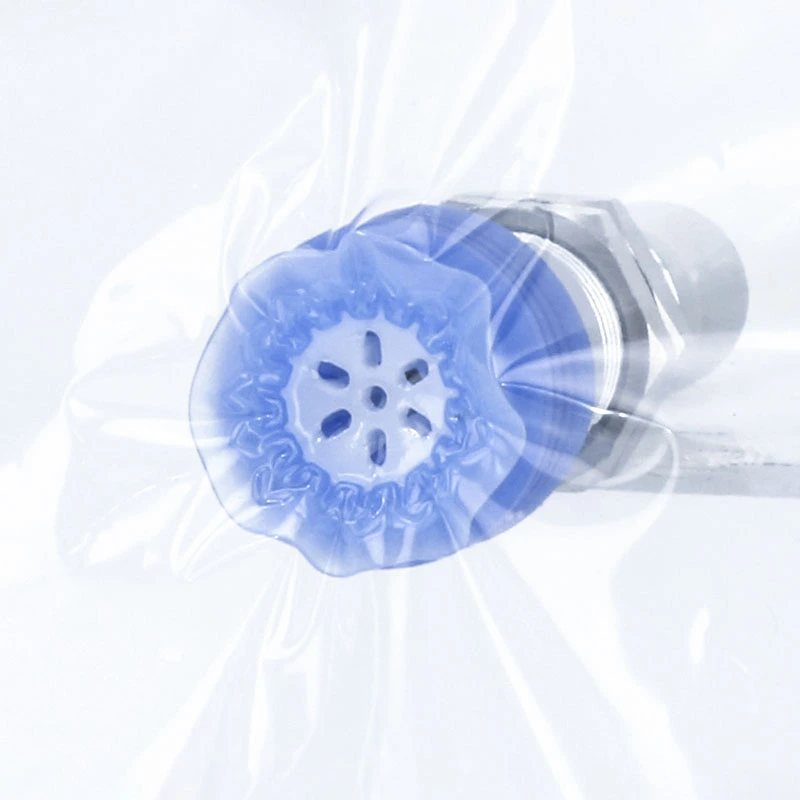

Skirt Filem Fleksibel:Memastikan pengedap yang ketat, mengurangkan kebocoran, dan mencegah kedutan.
Saluran Vakum Labyrinth:Kembangkan kawasan sedutan dan kekalkan aliran vakum untuk cengkaman yang boleh dipercayai.

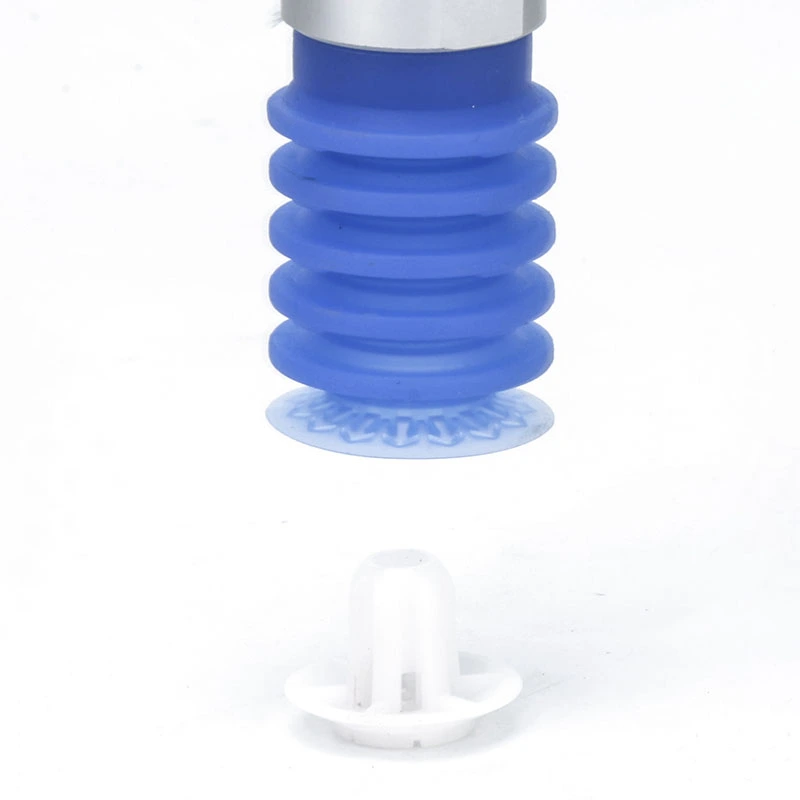

Lampiran Panduan:Meminimumkan ubah bentuk cawan dan getaran komponen semasa operasi.
Strok Kusyen:Mengimbangi variasi ketinggian dalam komponen beg.
Skrin Penapis Keluli Tahan Karat:Mencegah pencerobohan objek asing dan membolehkan pembersihan mudah.
Bahan dan Pembinaan
Diperbuat daripada silikon diperakui FDA untuk filem gred perubatan.
Pilihan silikon biru sesuai untuk barisan pemprosesan makanan dan pembungkusan kosmetik, dengan keupayaan pengesanan pencemaran.
Lampiran yang Tersedia
Panduan lampiran untuk kestabilan yang dipertingkatkan.
Penampan pilihan untuk mengurangkan ubah bentuk.
Konfigurasi tunggal atau berbilang lapisan berdasarkan keperluan aplikasi.
Saiz Tersedia

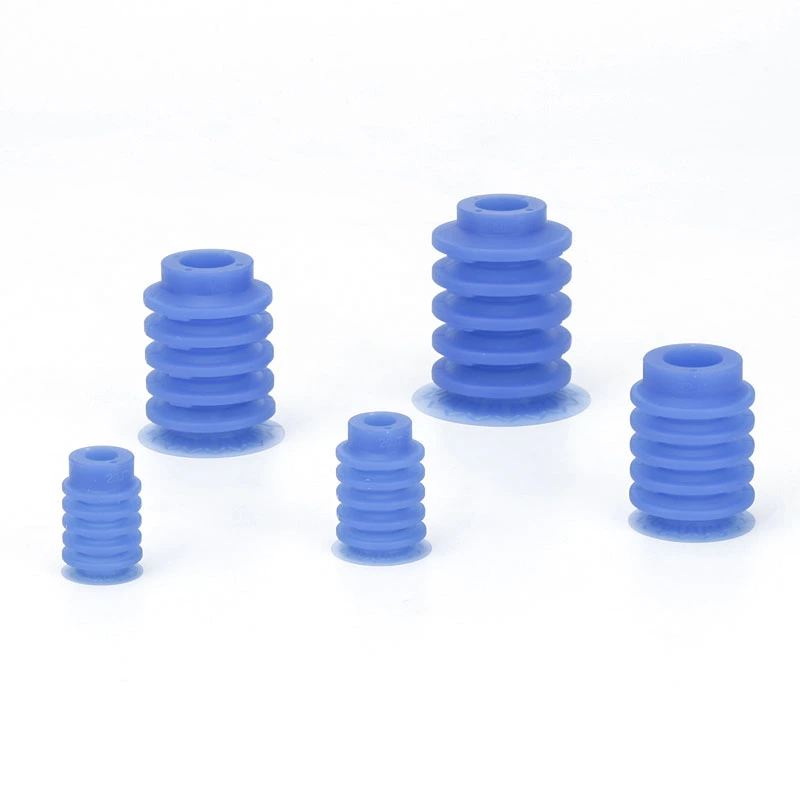

Diameter:20mm, 25mm, 32mm, 40mm, 50mm.
Serasi dengan sistem automatik untuk pelbagai senario pengendalian industri dan bahan kerja.

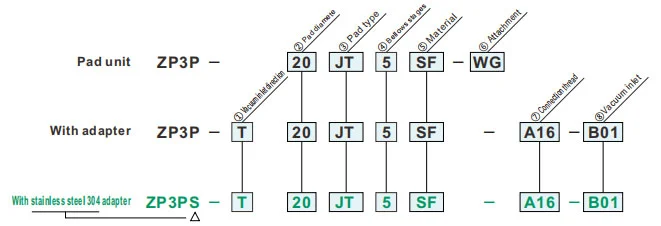

Cara Memesan
- Untuk pemindahan penjerapan bahan kerja dengan pembungkusan filem lembut yang fleksibel
- Skirt filem nipis dan rusuk berbentuk khas
- Lampiran panduan, Pecutan/penyahpecutan: Pemindahan penjerapan mungkin pada 4G
- Pad berwarna biru, mudah untuk membezakan pad vakum mengikut warna semasa pemeriksaan pencemaran
| ①Arah masuk vakum | |
| T | Menegak |
| ②Diameter pad(mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Jenis pad | |
| JT | Jenis Belos |
| ④Membunyikan peringkat | |
| 5 | 5.5-Peringkat |
| ⑤Bahan | |
| SF | Getah silikon |
| ⑥Lampiran | |
| WG | Dengan lampiran |
| ⑦Benang sambungan | ⑧Saluran vakum | Diameter pad | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Tiada | - | jantan benang |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| perempuan benang |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| jantan benang |
A16 | M16 x1.0 | perempuan benang |
B01 | Rc1/8 | ● | - |
| Satu sentuhan pemasangan |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x1.0 | perempuan benang |
B02 | 8mm | - | ● | |
| Satu sentuhan pemasangan |
10 | 10mm | - | ● | |||
Gantikan lampiran
Spesifikasi
| Julat suhu operasi | - 30 ~ 90 ℃ | |
| Pad | bahan | Getah silikon |
| warna | Biru | |
| Kekerasan (Pantai A:±5°) | A40/S | |
| Lampiran | bahan | Resin sintetik |
| warna | putih | |
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
