Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).

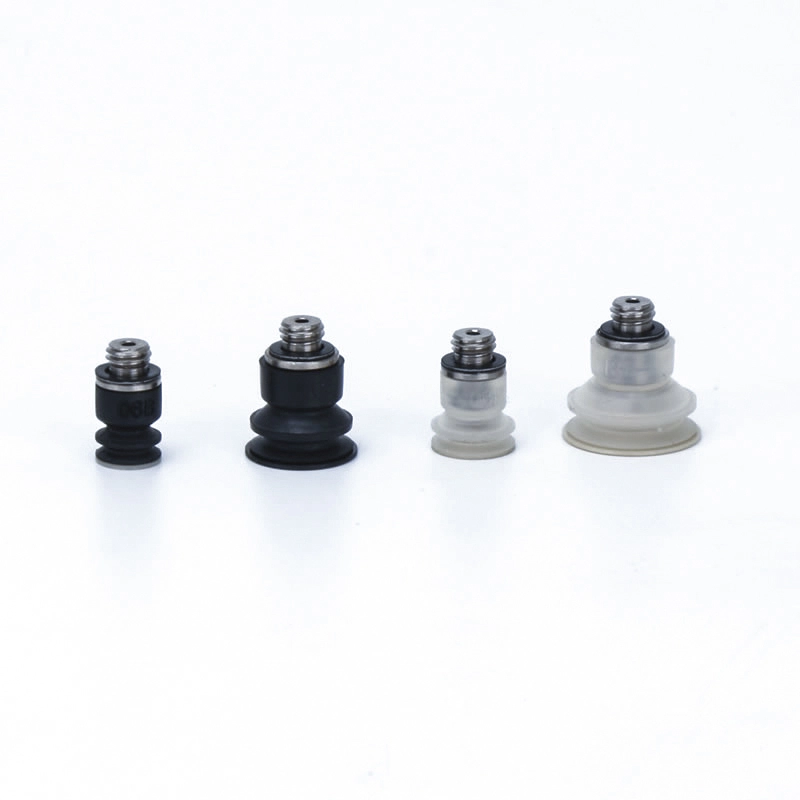

Cawan Penyedut Vakum tanpa tanda ZP3
Cawan Sedut Vakum tanpa tanda ZP3 daripada Commaelec ialah cawan sedutan padat (φ4–16mm) dengan penimbal teleskopik terbina dalam untuk habuk yang minimum. Ideal untuk panel fotovoltaik, wafer semikonduktor, kanta optik, panel OLED/LCD dan komponen perubatan, mereka menawarkan pilihan tersuai, pemasangan fleksibel, bahan anti statik dan aksesori keluli tahan karat.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Penyedut Vakum tanpa tanda ZP3

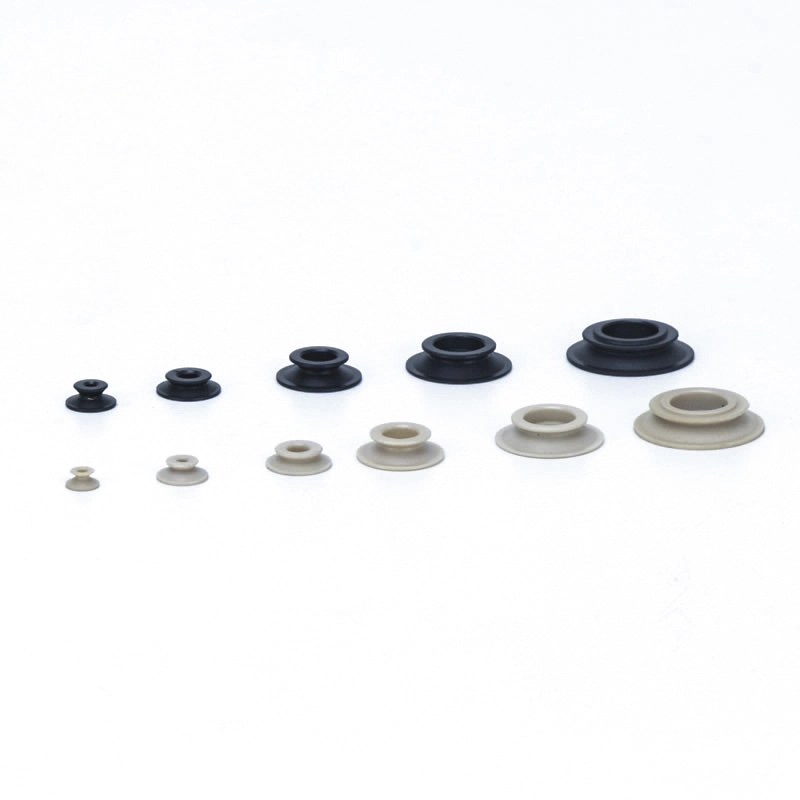

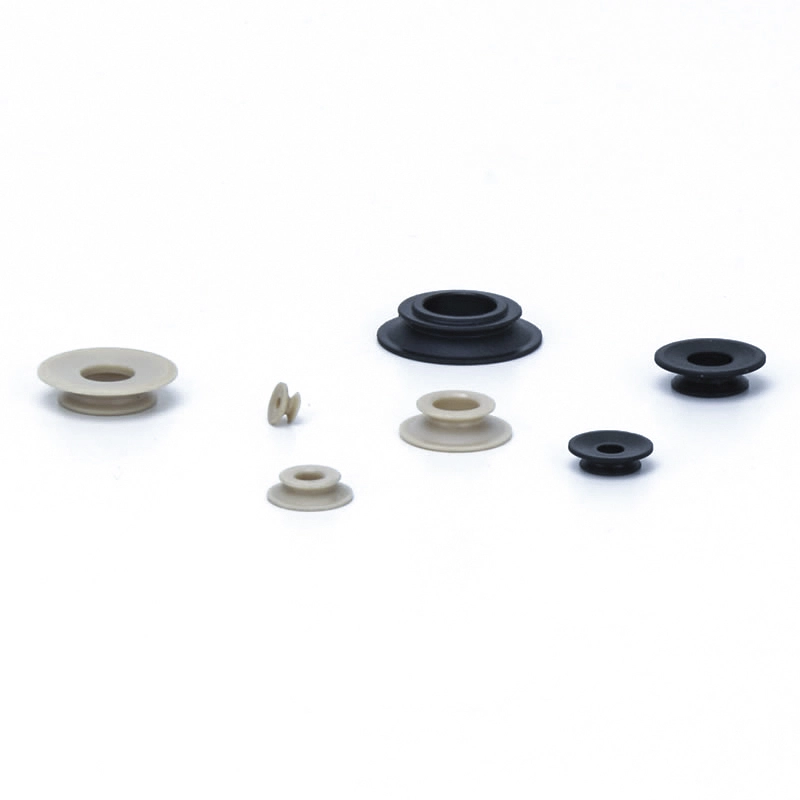

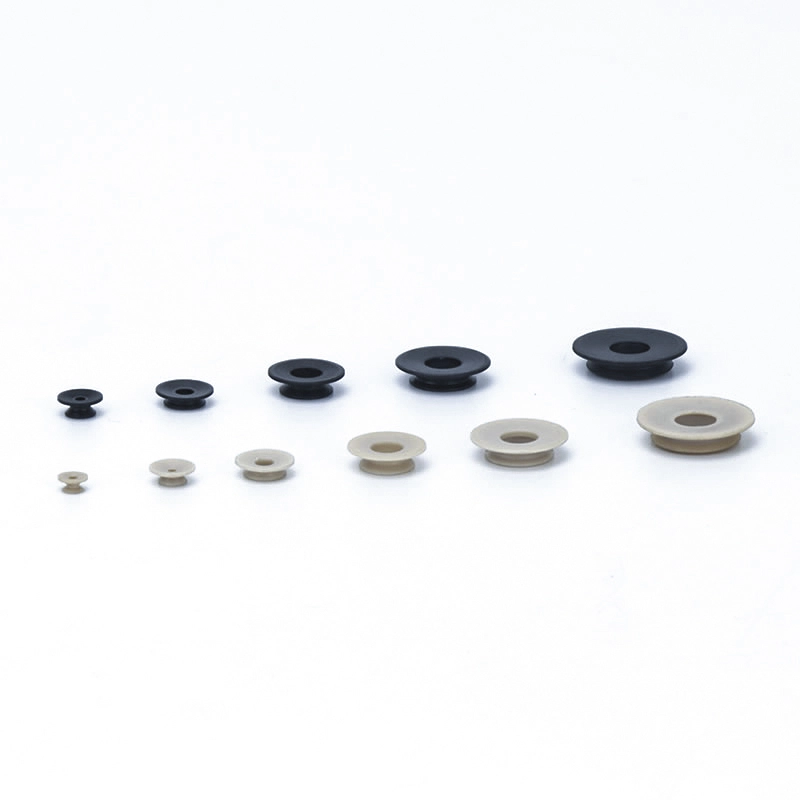

Pad Lampiran Resin Tanpa Tanda Siri ZP3
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber

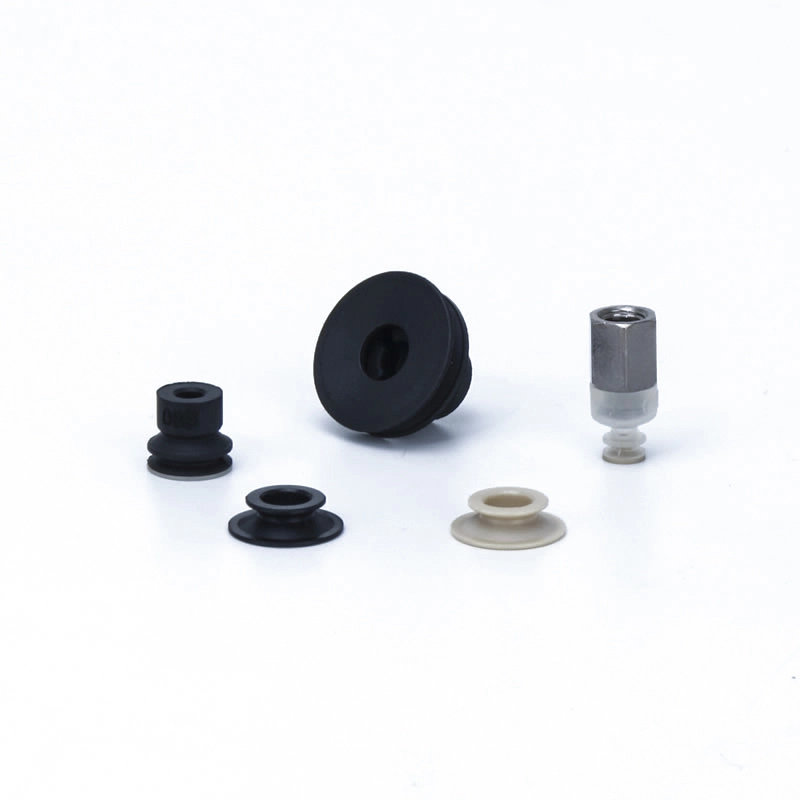

Cawan Sedut Vakum Tanpa Tanda ZP3 ialah cawan sedutan mini rekaan tepat yang dibuat di China, direka bentuk untuk mengendalikan permukaan halus tanpa menyebabkan calar atau tanda. Dibina dengan silikon berkualiti tinggi dan lampiran PEEK pilihan, ia memberikan lekatan yang boleh dipercayai, penjanaan habuk minimum dan prestasi vakum yang stabil. Cawan sedutan ini sesuai untuk automasi dalam industri sensitif seperti elektronik, fotovoltaik dan peranti perubatan.
Aplikasi
Panel fotovoltaik:Pengangkutan dan pemasangan yang selamat tanpa merosakkan permukaan kaca.
Wafer Semikonduktor (Silikon):Pengendalian tepat untuk wafer rapuh semasa pembuatan.
Kanta Optik (Kaca/Resin):Cengkaman selamat untuk pemasangan kanta tanpa kerosakan permukaan.
Paparan Elektronik (Panel OLED/LCD):Pemindahan dan penempatan tanpa calar.
Komponen Peranti Perubatan:Mengendalikan aksesori instrumen pembedahan atau bahagian halus dengan selamat.
Ciri-ciri Utama
Reka bentuk tanpa tanda:Mencegah calar atau kerosakan permukaan semasa pengendalian.
Saiz padat:Tersedia dalam diameter mini (4–16mm), sesuai untuk ruang yang sempit.
Bahan Berkualiti Tinggi:Cawan vakum tanpa tanda tersedia dalam pilihan silikon dan PEEK, menawarkan rintangan kimia dan rintangan haba yang sangat baik.
Habuk Minimum:Penampan teleskopik terbina dalam mengurangkan penjanaan habuk dalam persekitaran yang sensitif.
Pemasangan Fleksibel:Orientasi salur masuk vakum menegak atau sisi; boleh termasuk penyesuai atau kurungan keluli tahan karat.
Pilihan Boleh Disesuaikan:Penyelesaian yang disesuaikan untuk keperluan industri tertentu.
Soalan Lazim
S1: Apakah industri yang paling mendapat manfaat daripada cawan sedutan ini?
J: Elektronik, fotovoltaik, optik, semikonduktor, dan pembuatan perubatan ketepatan.
S2: Bolehkah saya menyesuaikan saiz atau bahan cawan sedutan?
J: Ya, Cawan Penyedut Vakum Tanpa Tanda ZP3 tersedia dalam pelbagai diameter, bahan silikon atau PEEK, dan aksesori anti-statik atau keluli tahan karat pilihan.
S3: Bagaimanakah cawan ini mengurangkan kerosakan permukaan?
J: Bahan lembut, keanjalan tinggi dan kawalan tekanan vakum yang tepat memastikan tiada calar atau tanda berlaku semasa mengangkat dan meletakkan.
Cara Memesan
- Tiada tanda penjerapan (konstituen getah) tertinggal pada bahan kerja.
>Elakkan sentuhan terus antara bahan kerja dan getah dengan memasang pelekat PEEK pada pad belos untuk mengelakkan pemindahan juzuk getah. - Sesuai untuk pad belos siri ZP3 (ø4 hingga ø16)
| ②Diameter pad (mm) | |
| Simbol | Pad yang berkenaan |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③Bahan lampiran | |
| P | MENGINTIP |
| GP | MENGINTIP Konduktif |
| M | POM |
| GM | POM konduktif |
- Apabila memesan dengan pad, letakkan "*", di bawah nombor bahagian pad seperti yang ditunjukkan di bawah. Ambil perhatian bahawa pad tidak dihantar dengan lampiran dipasang.
- Apabila lampiran diperbuat daripada PEEK konduktif, gunakan bahan konduktif untuk pad.
- Bersihkan produk sebelum menggunakan lampiran.
- Produk ini tidak dibersihkan selepas pemesinan. Jika produk digunakan dalam keadaan di mana ia dihantar, bahan sisa mungkin ditinggalkan pada bahan kerja. Bersihkan sebelum digunakan.
- Jika sentuhan dengan bahan keras adalah masalah, jangan gunakan produk ini.
Dimensi (mm)
Simbol hijau ialah model tersuai.
K
Lampiran Resin
| Model | øA | øB | øC | D | P | Penyesuai pad tidak. |
||||||
|
② Pad dia. |
③ Pad taip |
④ Pad bahan |
② Pad dia. |
③ Pad taip |
④ Pad bahan |
|||||||
| ZP3 | 04 | K |
P GP M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Apabila lampiran diperbuat daripada PEEK konduktif, gunakan bahan konduktif untuk pad.
Model untuk dirujuk: ZP3-08KGP Adapter pad untuk dirujuk: ZP3-08BGN / ZP3-08BGS
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
| Jenis pad | Diameter pad(mm) | Permohonan | Permukaan dan bentuk benda kerja biasa | |||||||
| rata | Dilambai | Serong | Ketinggian yang berbeza | Cembung | Berminyak | |||||
|
|
|
|
|
|
|||||
| Iklan P padat | Flat (U) |
|
ø1.5~ø3.5 | Untuk penjerapan bahan kerja dengan permukaan rata dan tidak cacat | ⚪ | X | X | X | X | X |
| Rata dengan alur (UM) |
|
ø4~ø16 | Untuk bahan kerja yang mungkin berubah bentuk | ⚪ | X | X | X | X | △ | |
| Belos(B) |
|
ø4~ø16 | Untuk penjerapan bahan kerja dengan permukaan condong | ⚪ | △ | ⚪ | X | △ | X | |
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
Manual Pemasangan
Muat Turun PDF
Amaran +Awas （Baca Sebelum Penggunaan）
Muat Turun PDF
