Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).

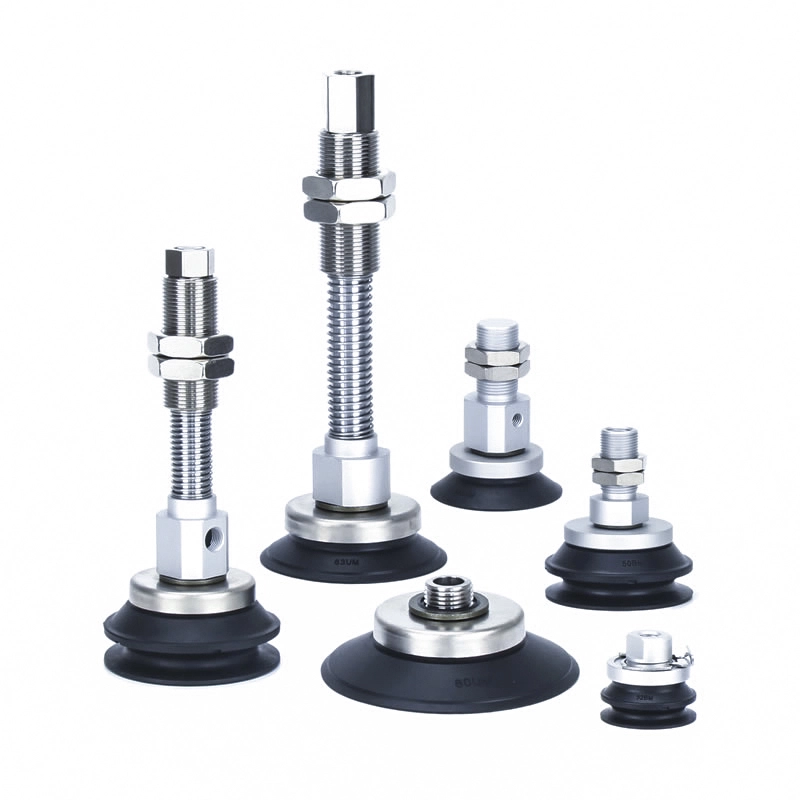

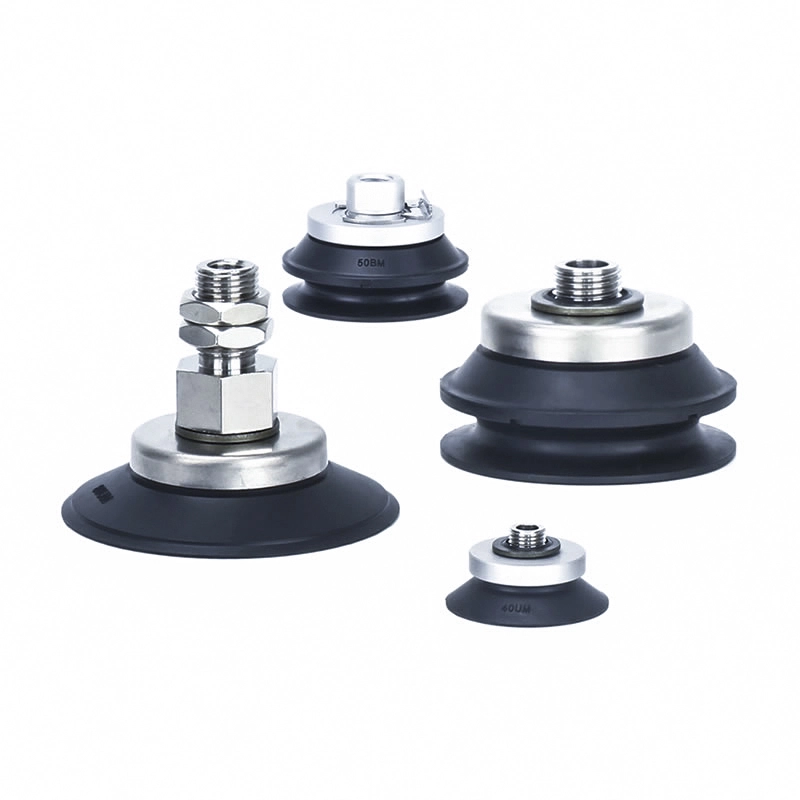

Cawan Penyedut Vakum Ketegaran Tinggi ZP3E
Cawan Penyedut Vakum Ketegaran Tinggi ZP3E direka untuk pengendalian beban berat bagi bahan kerja yang besar atau berliang. Menampilkan permukaan pengedap beralur dan struktur akordion, ia memastikan lekatan yang kuat pada permukaan yang tidak rata. Sesuai untuk kaca, kepingan logam dan pembungkusan, ia memberikan cengkaman yang stabil, pengendalian tanpa tanda dan prestasi yang boleh dipercayai dalam sistem automasi aliran tinggi. Ia juga digunakan secara meluas dalam barisan pengeluaran merentasi industri termasuk pembuatan elektronik, pemasangan automotif dan pengasingan logistik.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Penyedut Vakum Ketegaran Tinggi ZP3E
Unit Pad Vakum Ketegaran Tinggi Siri ZP3E
Siri ZP3E-T Dengan Pad Vakum Ketegaran Tinggi Penyesuai
Siri ZP3E-T Dengan Pad Vakum Ketegaran Tinggi Penampan
Siri ZP3E-Y Dengan Pad Vakum Ketegaran Tinggi Penyesuai
Siri ZP3E-Y Dengan Pad Vakum Ketegaran Tinggi Penampan
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Cawan Sedut Vakum Ketegaran Tinggi ZP3E ialah cawan vakum gred perindustrian yang direka untuk pengendalian bahan kerja kawasan besar beban berat. Ia sesuai untuk aplikasi yang memerlukan lekatan yang kuat, kedap udara yang tinggi, dan cengkaman yang stabil, walaupun pada permukaan yang tidak rata atau sedikit telap.
Ciri-ciri Utama
Keupayaan Pengendalian Tugas Berat
Cawan Penyedut Vakum Ketegaran Tinggi ZP3E direka khusus untuk bahan kerja yang besar dan berat, seperti kadbod, panel kaca dan kepingan logam
Julat diameter:32mm hingga 125mm
Tersedia dalam konfigurasi satu lapisan dan dua lapisan
Prestasi Pengedap yang Dipertingkatkan
Permukaan sedutan beralur meningkatkan kestabilan cengkaman dan mengekalkan vakum
Struktur pengedap berbentuk akordion menyesuaikan diri dengan permukaan yang condong atau tidak rata
Memastikan lekatan yang boleh dipercayai walaupun untuk bahan kerja melengkung atau tidak teratur
Dioptimumkan untuk Bahan Berliang
Sesuai untuk kadbod, papan kertas, dan bahan telap lain
Berfungsi dengan berkesan dengan sistem vakum aliran tinggi
Mengekalkan sedutan yang konsisten walaupun terdapat sedikit kebocoran udara
Pemasangan Fleksibel
Pelbagai pilihan pelekap untuk persediaan automasi yang berbeza
Serasi dengan lengan robot dan barisan pengeluaran automatik
Aplikasi
Peralatan Automasi Perindustrian
Mesin membentuk kotak kertas:Pengangkutan dan letakkan helaian kadbod
Sistem pembungkusan:Susun dan alihkan karton dan bahan berat
Automasi robotik:Cengkaman stabil dan pelepasan pantas dalam talian pemasangan
Pengendalian Bahan Kerja
Pemprosesan kaca:Pengendalian tanpa tanda bagi panel kaca licin dan berat
Kepingan logam & plastik:Plat keluli, kepingan aluminium dan papan plastik tebal
Logistik & pergudangan:Penimbunan automatik produk berat
Kelebihan Prestasi
Struktur ketegaran tinggi memastikan kestabilan semasa pengendalian beban berat.
Reka bentuk tanpa tanda melindungi permukaan sensitif—seperti kaca—daripada kerosakan.
Keupayaan pengekalan vakum yang teguh memastikan operasi yang boleh dipercayai dalam persekitaran yang mencabar.
Cawan Penyedut Vakum Ketegaran Tinggi ZP3E sesuai untuk digunakan dalam industri elektronik, automotif, logistik dan pembuatan.
Mengapa Memilih Cawan Vakum ZP3E Buatan China
Pengeluaran kos efektif dengan prestasi yang boleh dipercayai
Teknologi matang menggunakan silikon berkualiti tinggi dan pengedap vakum termaju
Rangkaian produk yang luas untuk memenuhi keperluan industri yang berbeza
Rantaian bekalan yang stabil memastikan penghantaran yang cepat dan konsisten

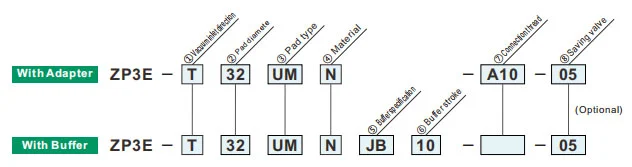

Cara Memesan
| ②Diameter pad (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Jenis pad | |

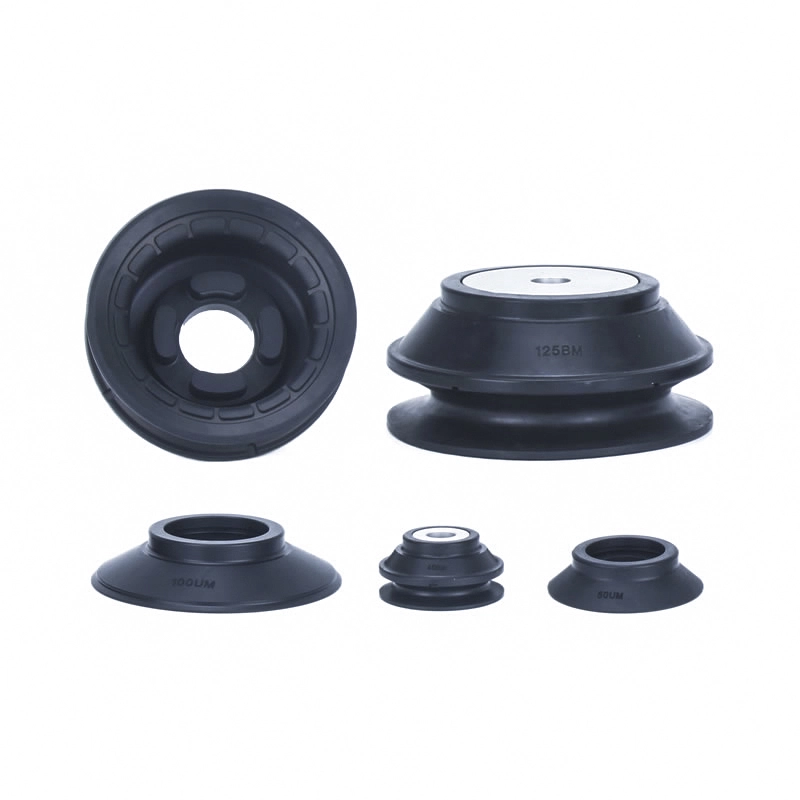

| UM | Jenis rata dengan alur |
| BM | Jenis belos dengan rusuk dan alur |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
| ⑧Pinggan | |
| Tiada | Tanpa pinggan |
| P | Dengan pinggan |
|
Model
②Diameter pad (mm)
|
Jenis rata dengan alur (UM) | Jenis belos dengan rusuk dan alur (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |

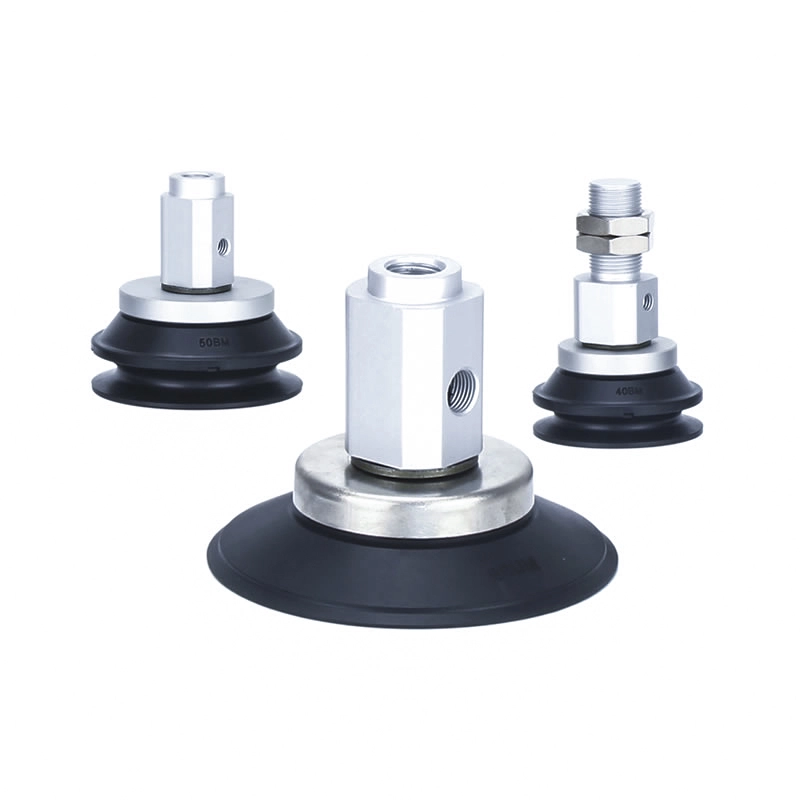

| ①Arah masuk vakum | |
| T | Menegak |
| Y | sisi |
| ②Diameter pad (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Jenis pad | |
| UM | Jenis rata dengan alur |
| BM | Jenis belos dengan rusuk dan alur |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
| ⑦Saluran vakum | ZP3E-T /Menegak | ZP3E-Y /Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Benang Lelaki | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1.5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| Benang Perempuan | B8 | M8 x1.25 | ● | — | ● | — |
| B10 | M10 x1.5 | ● | — | — | — | |
| B12 | M12 x1.75 | — | ● | — | ● | |
| B18 | M18 x1.5 | — | ● | — | — | |

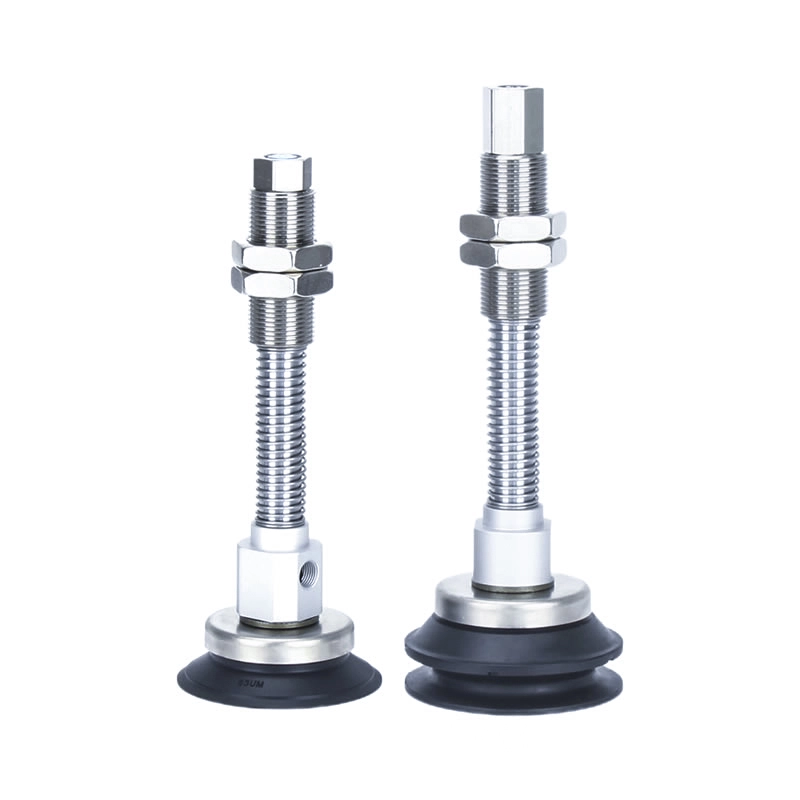

| ⑤Spesifikasi penimbal | |
| JB | Berputar (Loyang, Dengan Sesendal) |
| JF | Berputar (Keluli, Dengan Sesendal) |
| KB | Tidak berputar (Loyang, Dengan Sesendal) |
| ⑦Saluran vakum | A14 | Tiada | A18 | Tiada | |
| M14x1 | M18x1.5 | M18x1.5 | M22x1.5 | ||
| ⑥Lejang penampan | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10mm | ● | ● | ● | ● |
| 20 | 20mm | ● | — | — | — |
| 25 | 25mm | — | ● | ● | ● |
| 30 | 30mm | ● | ● | ● | ● |
| 50 | 50mm | — | ● | ● | ● |
| 75 | 75mm | — | ● | ● | ● |
| 100 | 100mm | — | — | — | ● |
| ⑧Menjimatkan orifis tetap injap | |||
| saiz (mm) |
Diameter pad | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0.5 | ● | — |
| 07 | ø0.7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | Rujukan SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Daya reaktif musim bunga
| Benang sambungan | Tork mengetatkan±5% [N·m] | Lejang penampan (mm) | Daya reaktif spring[N] | ||
| Loyang, Dengan Sesendal (JB/KB) | Keluli, Dengan Sesendal (JF) | Pada 0 lejang | Pada pukulan penuh | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
