Cawan Penyedut Vakum Bersama Bola Kekakuan Tinggi ZP3E
Cawan Penyedut Vakum Bersama Bola Kekakuan Tinggi ZP3E dari China Commaelec menawarkan penyelesaian tersuai untuk pengendalian beban berat dan kawasan besar. Dengan permukaan pengedap beralur dan reka bentuk sambungan bebola, ia memastikan lekatan yang stabil pada bahan yang tidak rata atau berliang. Ideal untuk kaca, kepingan logam dan pembungkusan, ia memberikan prestasi yang boleh dipercayai dan tidak bertanda dalam sistem automatik.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk

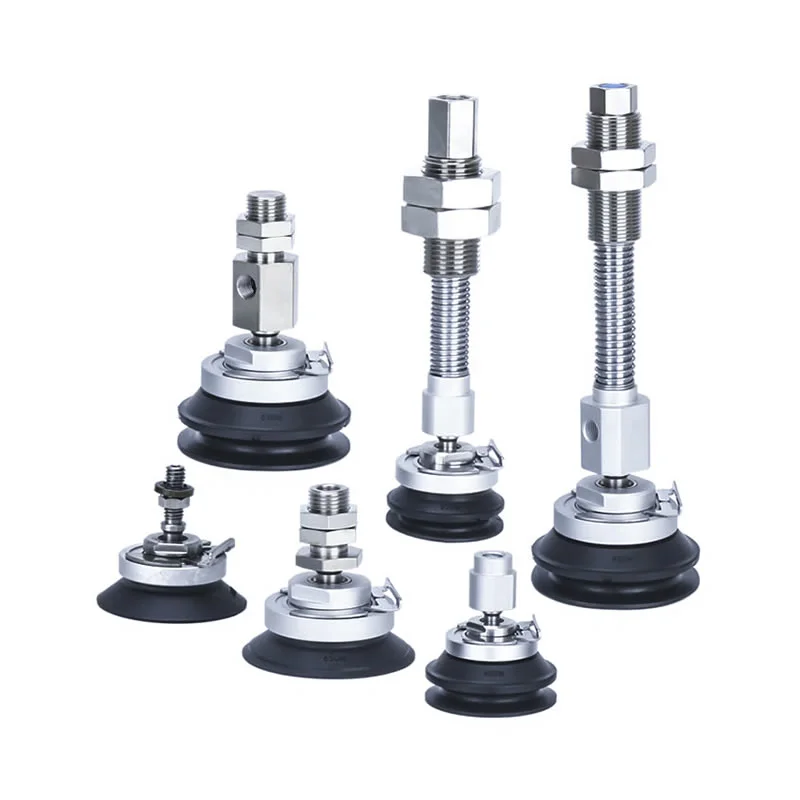

Cawan Penyedut Vakum Bersama Bola Kekakuan Tinggi ZP3E

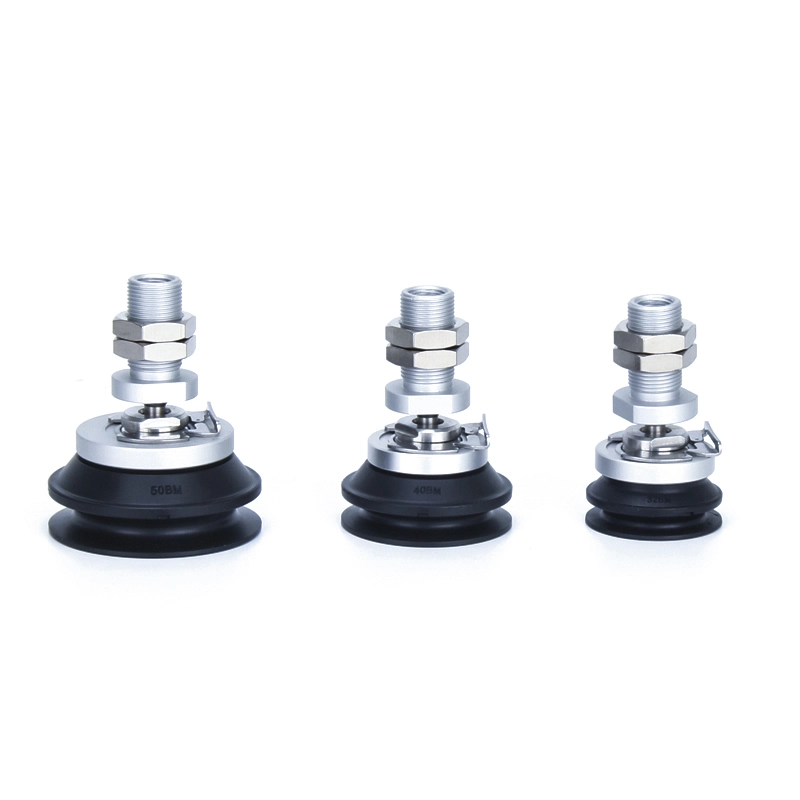

Siri ZP3E-TF Dengan Pelapik Vakum Jenis Sendi Bola Kekakuan Tinggi Penyesuai

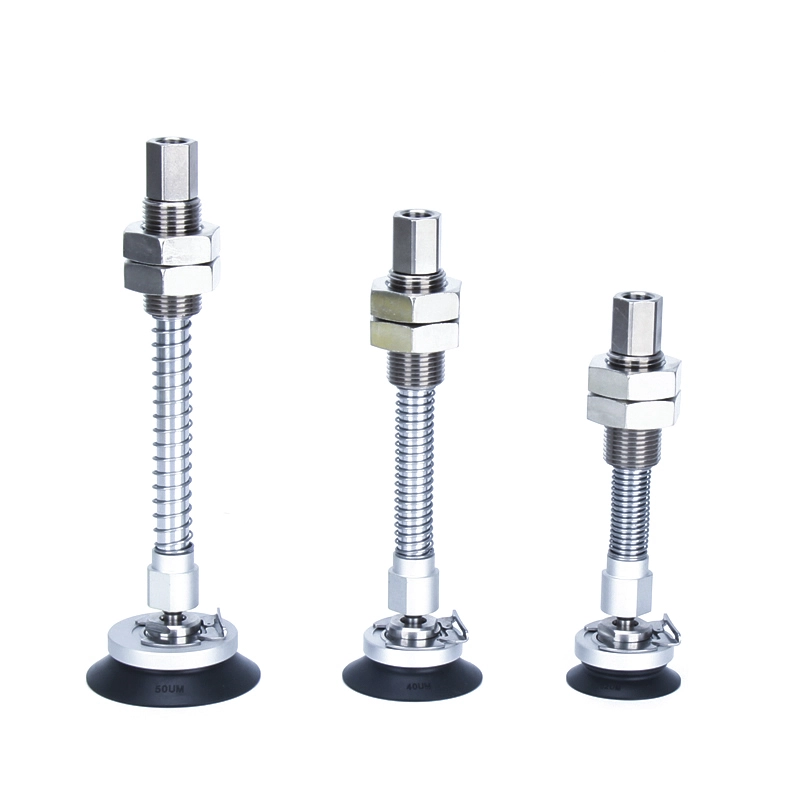

Siri ZP3E-TF Dengan Pad Vakum Jenis Sendi Bola Kekakuan Tinggi Penampan

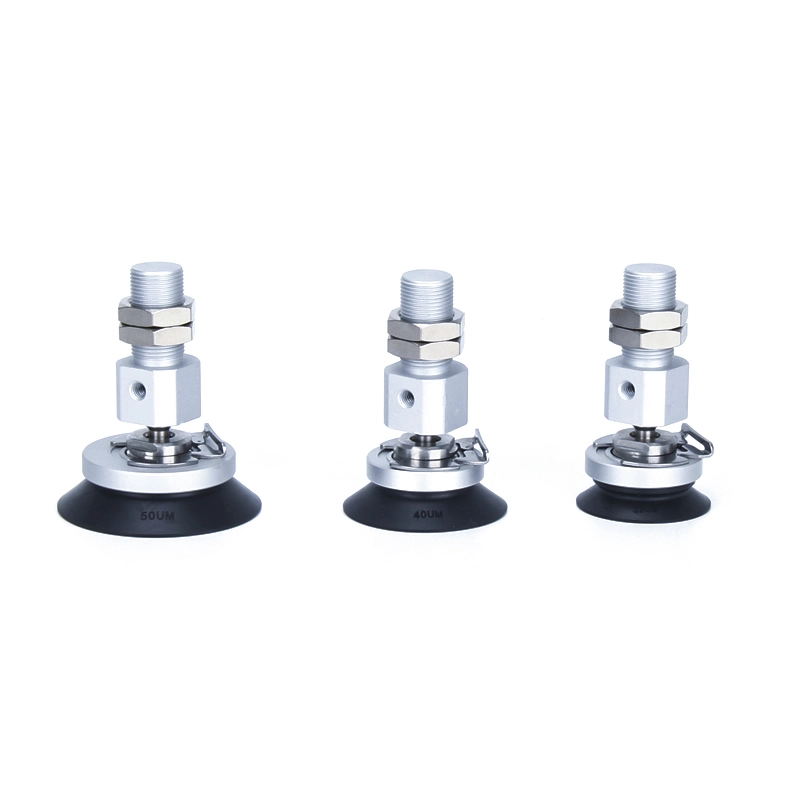

Siri ZP3E-YF Dengan Pad Vakum Jenis Sendi Bola Kekakuan Tinggi Penyesuai

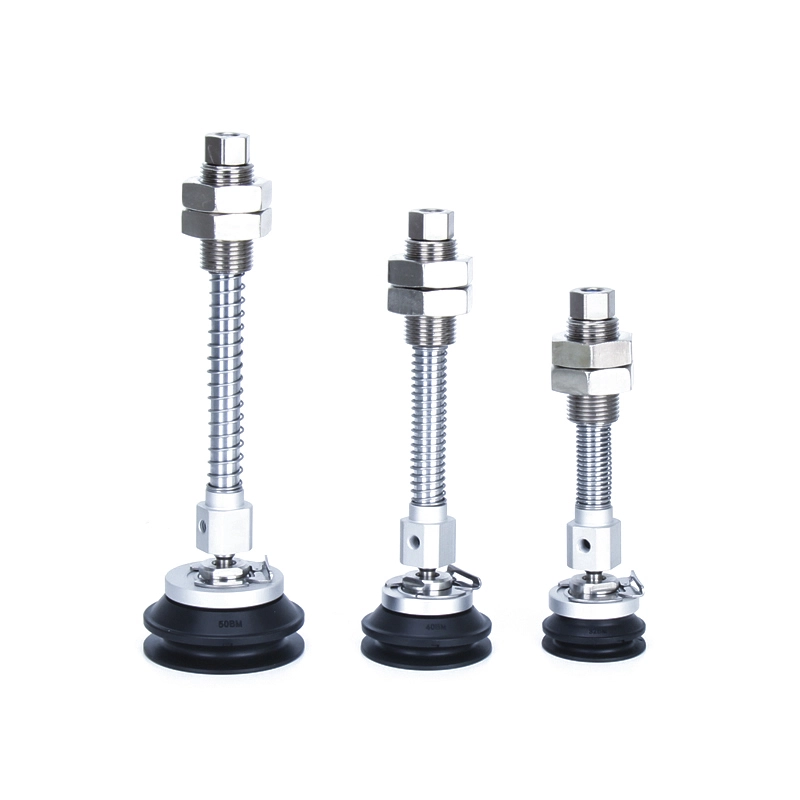

Siri ZP3E-YF Dengan Pad Vakum Jenis Sendi Bola Kekakuan Tinggi Penampan
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Cawan Penyedut Vakum Bersama Bola Kekakuan Tinggi ZP3E ialah cawan sedutan vakum gred industri yang direka khusus untuk mengendalikan bahan kerja berat, besar atau permukaan yang tidak teratur dalam sistem automatik.
Struktur ketegarannya yang tinggi memastikan cengkaman yang stabil pada bahan berat seperti kaca, kepingan logam dan kadbod.
Reka bentuk sambungan bola membolehkan pelarasan berbilang sudut, membolehkan cawan menyesuaikan diri secara automatik pada permukaan senget atau tidak teratur.
Permukaan pengedap beralur meningkatkan keupayaan pengekalan vakum, memastikan sedutan berkesan walaupun semasa mengendalikan bahan berliang.
Siri produk ini digunakan secara meluas dalam bidang seperti automasi robotik, pembungkusan, pembuatan automotif, dan pemprosesan kaca; ia amat sesuai untuk aplikasi dengan permintaan yang sangat tinggi untuk daya cengkam, kestabilan dan fleksibiliti.
Ciri-ciri Utama
**Ketegaran dan Kestabilan Tinggi**
Direka khusus untuk bahan kerja berat dan permukaan besar—seperti kaca, kepingan logam dan kadbod—siri ini menawarkan julat diameter antara 32mm hingga 125mm, dengan pilihan untuk struktur satu lapisan dan dua lapisan. Permukaan mempunyai tekstur beralur yang berkesan meningkatkan pengekalan vakum dan memastikan kestabilan cengkaman, walaupun semasa mengendalikan bahan berliang.
**Kefungsian Bersama Bola**
Menggabungkan struktur sambungan bola bersepadu, unit ini membolehkan pelarasan berbilang sudut yang fleksibel. Ia secara automatik mengimbangi permukaan bahan kerja yang condong atau tidak rata, memastikan prestasi pengedap yang konsisten dan daya sedutan yang boleh dipercayai sepanjang operasi pengendalian dinamik.
**Mekanisme Penampan Pilihan**
Mekanisme penimbal pilihan boleh ditambah untuk menyerap daya hentaman yang dihasilkan apabila cawan sedutan bersentuhan dengan bahan kerja. Ini secara berkesan melindungi badan cawan sedutan dan permukaan bahan kerja ketepatan daripada kerosakan. Dalam persekitaran berbasikal frekuensi tinggi, ciri ini membantu memanjangkan hayat perkhidmatan peralatan dan meningkatkan ketahanan keseluruhan.
**Pilihan Bahan**
Cawan Penyedut Vakum Bersama Bola Kekakuan Tinggi ZP3E dihasilkan menggunakan bahan getah dan silikon berkualiti tinggi, menawarkan keupayaan pengedap yang sangat baik dan rintangan haus. Bahan anti-statik tersedia sebagai pilihan, menjadikan unit ini sesuai untuk digunakan dalam pembuatan elektronik dan persekitaran bilik bersih. Selain itu, ia boleh dipadankan dengan kelengkapan keluli tahan karat untuk memenuhi keperluan aplikasi khusus pembuatan bateri lithium-ion dan tetapan industri yang keras.
**Reka bentuk boleh tanggal**
Menampilkan struktur modular, Cawan Penyedut Vakum Bersama Bola Kekakuan Tinggi ZP3E memudahkan penyelenggaraan rutin dan penggantian komponen yang mudah. Ini secara berkesan meminimumkan masa henti dan mengurangkan kos operasi jangka panjang. Tambahan pula, pilihan konfigurasi fleksibel membolehkannya disepadukan dengan lancar ke dalam pelbagai jenis sistem automatik.

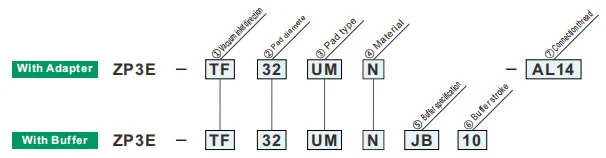

Cara Memesan
| ①Arah masuk vakum | |
| TF | Menegak |
| YF | sisi |
| ②Diameter pad (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Spesifikasi penimbal | |
| JB | Berputar (Loyang, Dengan Sesendal) |
| JF | Berputar (Keluli, Dengan Sesendal) |
| ③Jenis pad | |
| UM | Jenis rata dengan alur |
| BM | Jenis belos dengan rusuk dan alur |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
| ⑥Lejang penampan | |
| 10 | 10mm |
| 25 | 25mm |
| 30 | 30mm |
| 50 | 50mm |
| 75 | 75mm |
| 100 | 100mm |
| ⑦Saluran vakum | ZP3E-T /Menegak | ZP3E-Y /Lateral | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Benang Lelaki | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x1.25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1.5 | — | ● | — | ● | |
| perempuan | B8 | M8 x1.25 | ● | — | ● | — |
| B12 | M12 x1.75 | — | ● | — | ● | |
Daya reaktif musim bunga
| Diameter pad (mm) |
Tork pengetatan ±5% [N·m] | Lejang penampan (mm) | Daya reaktif spring [N] | ||
| Loyang, Dengan Sesendal (JB) | Keluli, Dengan Sesendal (JF) | Pada 0 lejang | Pada pukulan penuh | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
