Penyedutan vakum ialah penyelesaian teras untuk "pegangan fleksibel" dalam automasi industri dengan empat kelebihan teras: cengkaman tidak merosakkan, kebolehsuaian kepada bahan kerja berbilang bahan/tidak teratur, perlindungan bersih dan alam sekitar, dan operasi yang fleksibel. Ia boleh disesuaikan dengan ciri industri bahan kerja yang berbeza (nipis/tebal, ketepatan/kasar, kebersihan/standard).

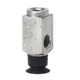

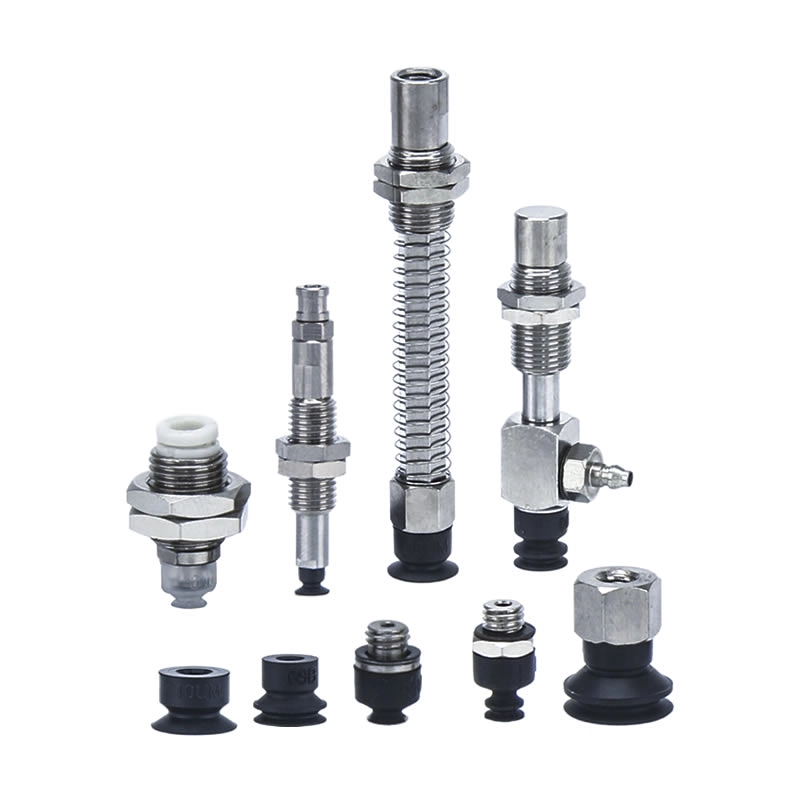

Cawan Penyedut Vakum Padat ZP3
Kilang Commaelec mengekalkan inventori sedia untuk dihantar yang luas dan menawarkan pilihan berkualiti tinggi dalam getah, silikon dan bahan khusus—termasuk varian anti-statik. Cawan Penyedut Vakum Kompak ZP3 mempunyai julat diameter antara 1.5 mm hingga 16 mm; komponen miniatur ini direka bentuk dengan teliti khusus untuk industri elektronik.
Klik dan Mulakan Pemilihan
》Kembali ke Maklumat Produk
Cawan Penyedut Vakum Padat ZP3

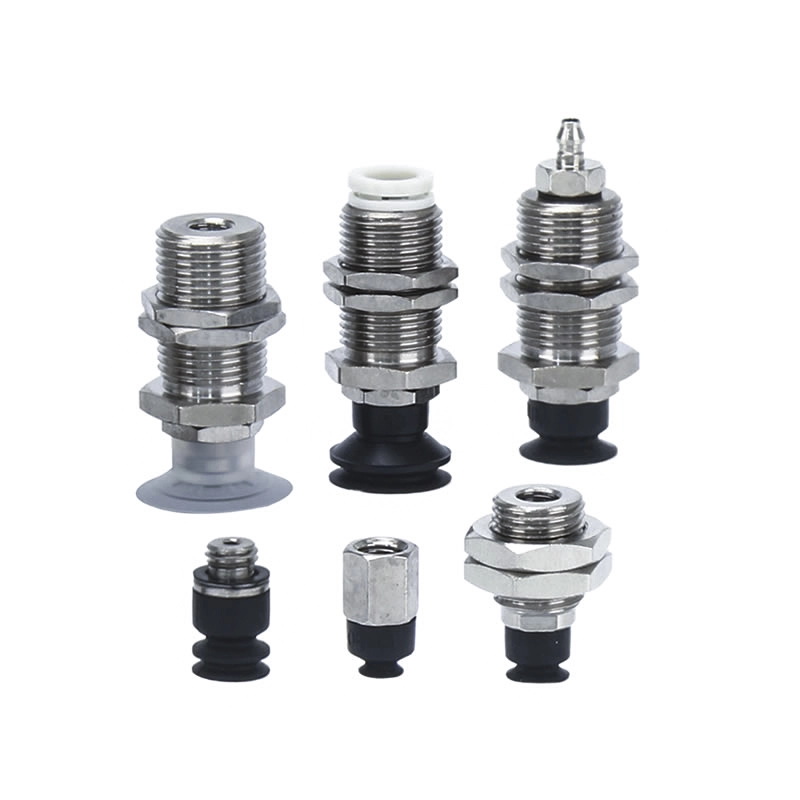

Unit Pad Vakum Kompak Siri ZP3
Siri ZP3-T Dengan Pad Vakum Kompak Penyesuai

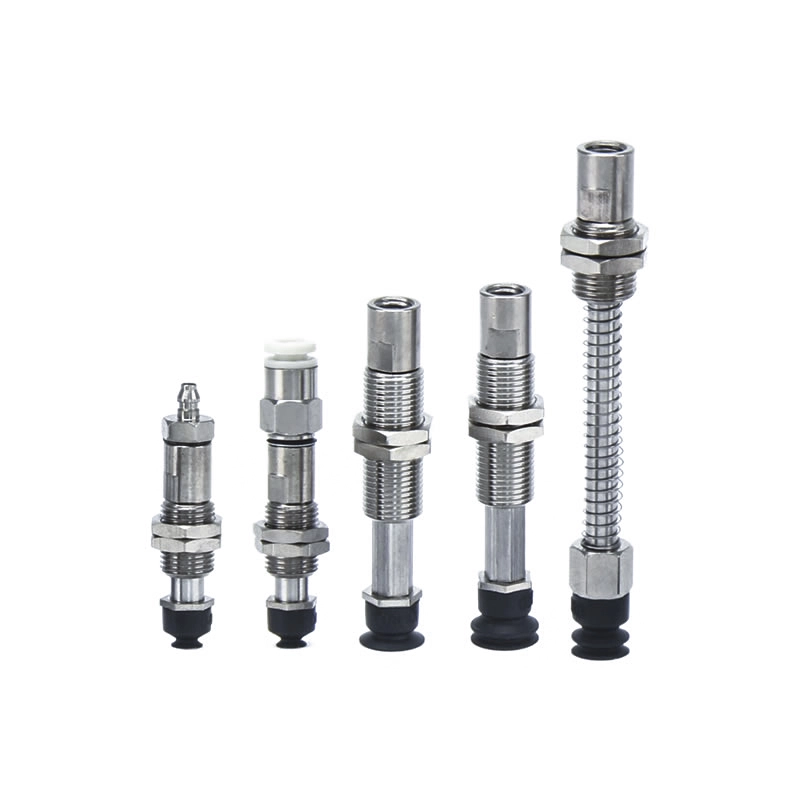

Siri ZP3-T Dengan Pad Vakum Padat Penampan

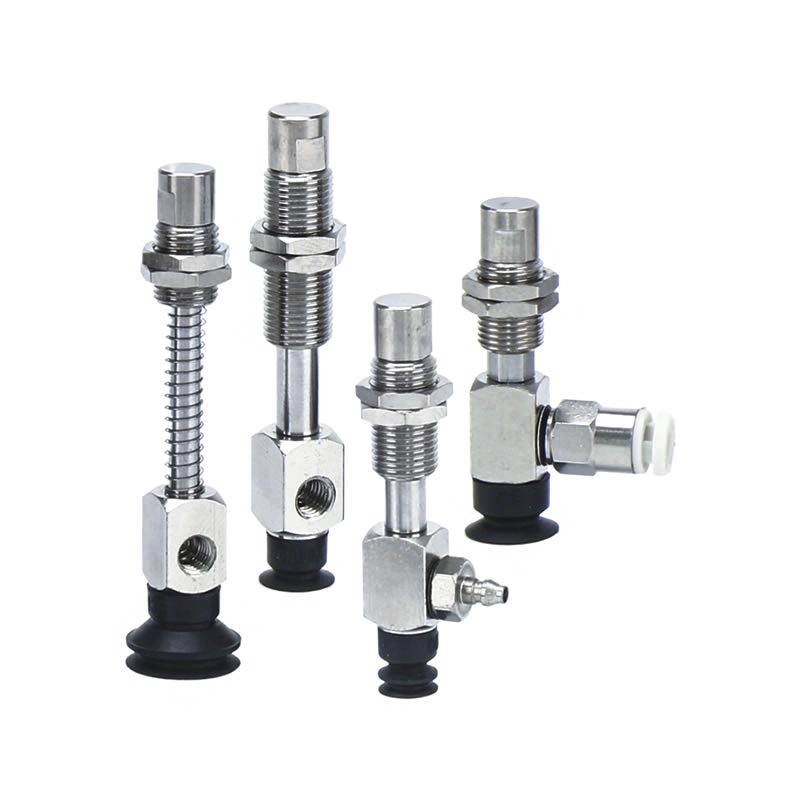

Siri ZP3-Y Dengan Pad Vakum Kompak Penyesuai
Siri ZP3-Y Dengan Pad Vakum Padat Penampan
Penerangan
Cara Memesan
Spesifikasi / Bahan
Aplikasi
sumber
Cawan Penyedut Vakum Kompak ZP3 direka khas untuk industri elektronik, memberikan cengkaman yang tepat dan boleh dipercayai untuk komponen kecil atau halus. Dengan diameter dari 1.5mm hingga 16mm, mereka disepadukan dengan lancar ke dalam pengeluaran automatik dan sistem robotik.
Soalan Lazim

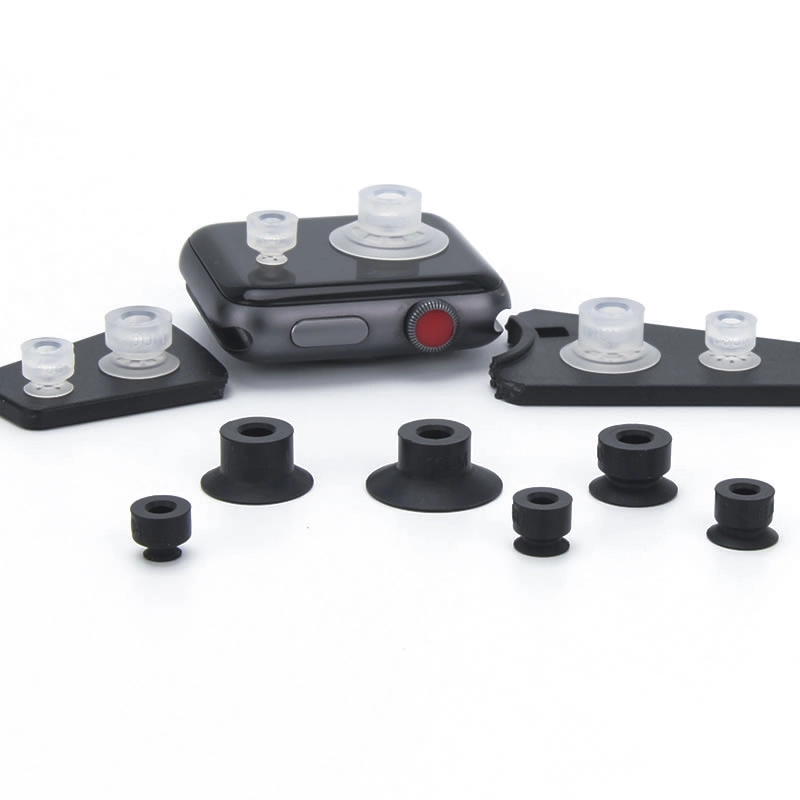

Apakah Aplikasi Biasa?
Mengendalikan komponen elektronik kecil dan papan litar.
Mengangkut bahagian logam ketepatan dan sel bateri litium.
Penyepaduan dalam barisan pemasangan robotik untuk operasi pilih-dan-tempat yang pantas dan boleh diulang.
Apakah Siri ZP3P?
Varian berprestasi tinggi ZP3 yang direka untuk automasi kitaran tinggi.
Menawarkan pelbagai saiz, bentuk dan pilihan bahan, memenuhi pelbagai keperluan cengkaman industri.
Apakah Perbezaan Antara ZP3 dan ZP3-T?
ZP3:Cawan vakum padat standard untuk pengendalian yang tepat.
ZP3-T:Dipertingkatkan untuk persekitaran suhu tinggi atau sensitif kimia, menggunakan bahan khusus.
Ciri Reka Bentuk Utama
Saiz padat untuk ruang pemasangan yang ketat.
Arah masuk vakum fleksibel (menegak dan sisi).
Penyesuai pilihan, kurungan penimbal dan aksesori keluli tahan karat semua.
Direka untuk lekatan yang stabil dan kehilangan vakum yang minimum.
Apakah Bahan Yang Tersedia?
Getah dan silikon berkualiti tinggi.
Varian anti-statik untuk elektronik.
Aksesori keluli tahan karat untuk aplikasi bateri litium.
Bentuk Pad Yang Mana Perlu Saya Gunakan?
Flat:Untuk permukaan licin, sekata.
Bellows atau Deep:Untuk komponen yang tidak rata, cacat sedikit atau bertekstur.
Bentuk tersuai:Cawan Sedut Vakum Kompak ZP3 boleh disesuaikan untuk memenuhi keperluan khusus bahan kerja dan permintaan sistem penyepaduan automatik.

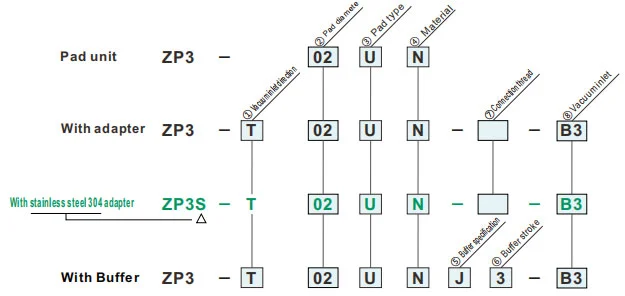

Cara Memesan
| ①Arah masuk vakum | ⑦Benang sambungan | ⑧Saluran vakum | |||||
| T | Menegak |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | sisi |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Diameter pad(mm) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③Jenis pad | |
| U | rata |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
| ⑤Spesifikasi penimbal | |
| J | Berpusing |
| K | Tidak berputar |
| ⑥Lejang penampan | |
| 3 | 3mm |
| 6 | 6mm |
| ⑦Benang sambungan | |
| A6 | M6x0.75 (Benang lelaki) |
| B3 | M3x0.5 (Benang betina) |
| ⑧Saluran vakum | |
| A3 | M3x0.5(Benang lelaki) |
| A4 | M4x0.7(benang lelaki) |
| B3 | M3x0.5(benang perempuan) |
| 04 | ø4 (Pemasangan satu sentuhan) |
| U2 | ø2 (Pemasangan Barb) |
| U4 | ø4 (Pemasangan Barb) |
Daya reaktif musim bunga
| Jenis pad | Spesifikasi penimbal | Lejang penampan(mm) | Benang sambungan | Tork mengetatkan ±5% [N·m] |
Daya reaktif spring[N] | |
| Pada 0 lejang | Pada pukulan penuh | |||||
| ø1.5~ø3.5 | J | 3,6 | M6 x0.75 | 1.5-1.8 | 0.2 |
0.4 0.5 |
| K | M8 x0.75 | 2.0-2.5 | ||||
| Dimensi Pemasangan Penyesuai |
|
Diameter pad: ø4 ~ø8
|
|
Diameter pad: ø10 ~ø16
|
| ①Arah masuk vakum | ⑦Benang sambungan | ⑧Saluran vakum | ||
| T | Menegak |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | sisi |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Diameter pad(mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Jenis pad | |
| UM | Rata dengan alur |
| B | Belos |
| ④Bahan | |
| N | NBR |
| S | Getah silikon |
| U | Getah uretana |
| F | FKM |
| GN | NBR konduktif |
| GS | Getah silikon konduktif |
Simbol hijau ialah model tersuai.
|
⑤Spesifikasi penimbal
⑥Lejang penampan (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Berpusing | ● | ● | ● | — | — |
| JB | Berputar (Dengan Sesendal) | — | — | — | ● | ● |
| K | Tidak berputar | ● | ● | ● | ● | ● |
| ⑦Benang sambungan | |
| A10 | M10x1 (Benang lelaki) |
| A12 | M12x1 (Benang lelaki) |
| B5 | M5x0.8 (Benang betina) |
| ⑧Saluran vakum | |
| A4 | M4x0.7 (Benang lelaki) |
| A5 | M5x0.8 (Benang lelaki) |
| H5 | M5x0.8 (Benang lelaki) |
| B4 | M4x0.7 (Benang betina) |
| B5 | M5x0.8 (Benang betina) |
| 04 | ø4 (Pemasangan satu sentuhan) |
| 06 | ø6 (Pemasangan satu sentuhan) |
| U2 | ø2 (Pemasangan Barb) |
| U4 | ø4 (Pemasangan Barb) |
| U6 | ø6 (Pemasangan Barb) |
Dimensi (mm)
Simbol hijau ialah model tersuai.
U
rata
| Model | øA | øB | |||
|
② Pad dia. |
③ Pad taip |
④ Pad bahan |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Model untuk dirujuk: ZP3-015UGN
Dimensi Pemasangan Penyesuai
UM
Rata dengan alur
| Model | øA | øB | øC | øD | E | Y | |||
|
② Pad dia. |
③ Pad taip |
④ Pad bahan |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Model untuk dirujuk: ZP3-04UMGN
B
Belos
| Model | øA | øB | øC | øD | E | F | Y | |||
|
② Pad dia. |
③ Pad taip |
④ Pad bahan |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Model untuk dirujuk: ZP3-04UMGN
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
| Jenis pad | Diameter pad(mm) | Permohonan | Permukaan dan bentuk benda kerja biasa | |||||||
| rata | Dilambai | Serong | Ketinggian yang berbeza | Cembung | Berminyak | |||||
|
|
|
|
|
|
|||||
| Iklan P padat | Flat (U) |
|
ø1.5~ø3.5 | Untuk penjerapan bahan kerja dengan permukaan rata dan tidak cacat | ⚪ | X | X | X | X | X |
| Rata dengan alur (UM) |
|
ø4~ø16 | Untuk bahan kerja yang mungkin berubah bentuk | ⚪ | X | X | X | X | △ | |
| Belos(B) |
|
ø4~ø16 | Untuk penjerapan bahan kerja dengan permukaan condong | ⚪ | △ | ⚪ | X | △ | X | |
Bahan dan Ciri Pad
⚪:Sedikit atau tiada pengaruh △:Boleh digunakan bergantung pada keadaan X:Tidak sesuai
|
bahan
Ciri-ciri
|
Simbol | Durometer HS (±5°) |
warna daripada getah |
Beroperasi suhu julat (°C) |
Minyak rintangan petrol |
Minyak rintangan benzol |
Pangkalan rintangan |
Asid rintangan |
Keboleh cuaca | Ozon rintangan |
Lelasan rintangan |
Kalis air | Pelarut rintangan (Benzena, toluena) |
Permohonan |
| NBR | N | 50 | Hitam | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Pemindahan kerja am, Papan beralun, Plat venir, Plat besi dan lain-lain |
| Getah silikon | S | 45 ~ 50 | putih | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor, Mengeluarkan daripada die-casting, Kerja nipis, Pemproses makanan |
| Getah uretana | U | 50 ~ 60 | coklat | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Papan beralun, Plat besi, Plat venir |
| FKM | F | 60 | Hitam | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kerja kimia |
| NBR konduktif | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Kerja am semikonduktor (rintangan elektrik statik) | |
| Sapuan silikon konduktif | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Semikonduktor (Elektrik statik) |
Jadual di atas hanya merangkumi ciri umum bahan getah subjek. Simbol biru ialah model tersuai .
Garis besar aplikasi komponen pneumatik (cawan sedutan vakum) dalam pelbagai bidang perindustrian
I. Kekuatan teras
II. Pengekstrakan aplikasi mengikut industri
A. Perubatan dan industri perubatan
A.1：Keperluan teras:Bersih dan bebas pencemaran (mematuhi FDA/GMP), lembut dan tidak merosakkan serta pencegahan pencemaran silang
A.2 Senario utama:
1. Pembungkusan farmaseutikal: botol ubat / plat farmaseutikal / pengambilan beg infusi (cawan sedut silikon gred makanan, tiada penumpahan zarah)
2. Pemasangan peranti perubatan: instrumen pembedahan/kateter perubatan/kepingan pengendalian prostesis (tekanan negatif boleh laras, perlindungan ubah bentuk)
3. Makmal biologi: cawan petri/tiub emparan/pemindahan kad reagen (tahan kimia, serasi steril)
B. Industri elektronik dan semikonduktor
B.1 Keperluan teras:anti-statik (10⁶-10¹¹Ω), kedudukan ketepatan (ralat ≤0.01mm), rintangan calar
B.2 Senario utama:
1. Cip/Semikonduktor: pengendalian wafer, pembungkusan cip (cawan sedutan silikon seramik/anti-statik berliang, tekanan negatif seragam untuk mengelakkan pecah)
2. PCB/Komponen: PCB fleksibel, komponen mikro (0402 perintang) dipasang di permukaan (silikon nipis/gel/cawan sedut mikro untuk mengelakkan kedutan/koyak)
3. Paparan: Panel LCD/OLED, pegang kaca sentuh (bahan lutsinar tinggi, tiada kesan dan calar)
C. Industri kereta dan alat ganti kereta
C.1 Keperluan teras:sedutan besar (cakera sedutan tunggal ≥500N), penyesuaian pelbagai spesifikasi (logam/plastik/kaca), tidak licin
C.2 Senario utama:
4. Pengilangan badan: kimpalan pengendalian plat keluli / bingkai pintu (getah diameter besar / susunan cawan berbilang sedutan, tekstur anti-gelincir)
5. Kaca / Dalaman: Pemasangan cermin depan, pemindahan permukaan tempat duduk kulit (cawan sedut silikon/span tahan suhu, perlindungan ubah bentuk)
6. Bahagian: badan silinder enjin / cengkaman perumahan kotak gear (vakum + kunci mekanikal, anti-jatuh)
D. Industri makanan dan pembungkusan
D.1 Keperluan teras:Bahan gred makanan (diperakui FDA), mudah dibersihkan, tahan remuk
D.2 Senario utama:
1. Pengendalian makanan: pengasingan makanan bakar / daging segar / buah-buahan (cawan penyedut span sedutan rendah, tidak berbau dan mudah dicuci)
2. Automasi pembungkusan: pembukaan beg pembungkusan, pengacuan karton steril (penyingkiran statik/ sedutan berbilang titik, sesuai untuk pembungkusan nipis/keras)
E. Industri logistik dan pergudangan
E.1 Keperluan teras:penyesuaian cekap (pelbagai spesifikasi barangan), tekanan stabil, anti-jatuh
E.2 Senario utama:
1. Pengendalian kadbod: pengisihan kadbod e-dagang (susunan sedutan boleh laras, tekanan vakum)
2. Plat/gulung: Pemindahan gulung filem papan kayu/plastik (jalur panjang/cawan sedutan anulus, penjerapan seragam untuk mengelakkan ofset)
F. Tenaga baru dan industri khas
F.1 Tenaga baharu (bateri litium/pv):
1. Plat bateri litium (cawan sedutan berliang anti-statik, anti-habuk), kaca fotovoltaik (cawan sedutan silikon sedutan besar, tiada calar)
F.2 Percetakan dan kertas
1. Tangkapan kertas/bahan bercetak (bahan kertas penyerap, tekanan negatif sedikit untuk mengelakkan koyak dan pencemaran dakwat)
III. Ringkasan logik penyesuaian teras
| Ciri-ciri benda kerja | Program penyesuaian pipet | Senario industri yang sepadan |
| Nipis / Rapuh / Ketepatan | Bahan silikon/seramik, tekanan negatif mikro, muncung sedutan mikro | Semikonduktor elektronik, farmaseutikal |
| Barang berat / Saiz besar | Bahan getah, cawan sedutan berdiameter besar, susunan cawan sedutan berbilang | Kenderaan, panel logistik |
| Kesihatan/Pencegahan pencemaran | Silikon gred makanan/perubatan, struktur mudah dibersihkan | Ubat, makanan |
| Permukaan lembut / tidak teratur | Bahan span, cawan sedutan boleh ubah bentuk | Bahagian dalam kereta, makanan |
| Keperluan antistatik | Silikon antistatik, angin ion dibantu | semikonduktor elektronik |
